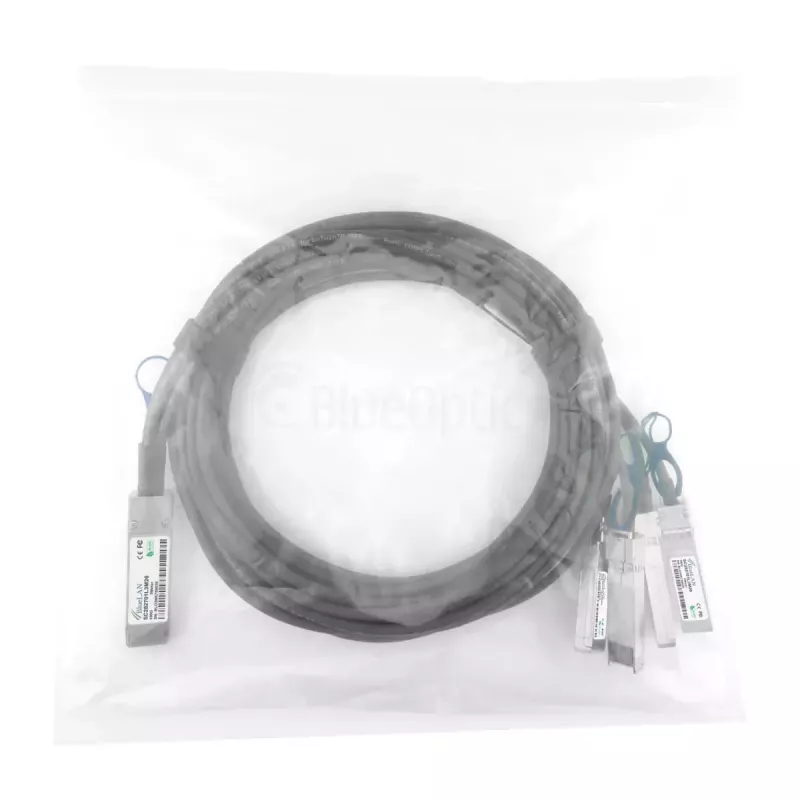

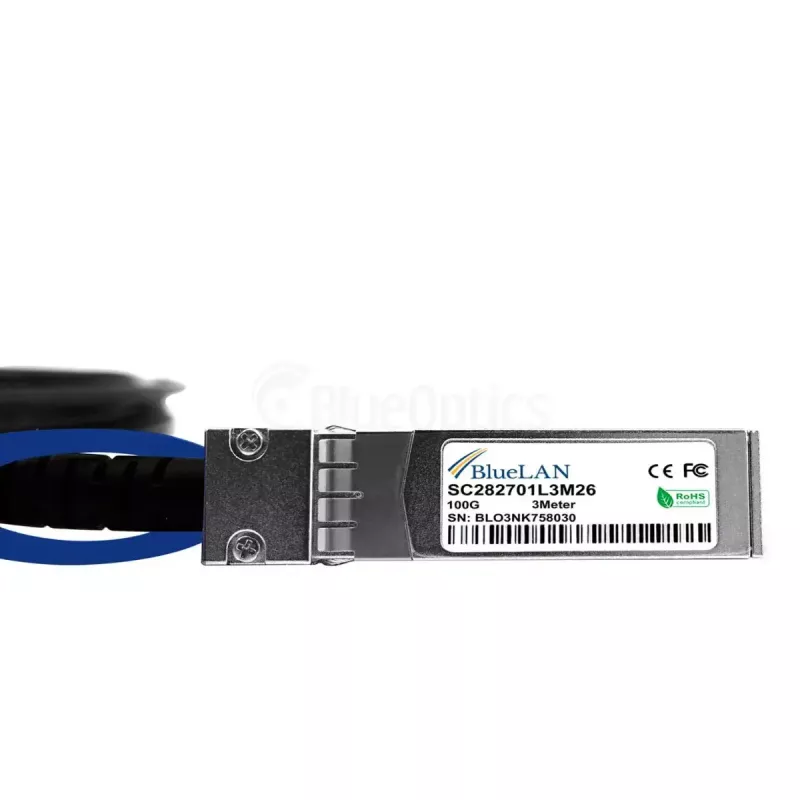

Tinklo kabelis BlueOptics Q28-4S28-DAC-2M-PS-BL QSFP28 4 x SFP28 InfiniBand 2m juodas

BlueOptics Q28-4S28-DAC-2M-PS-BL yra 2 metrų pasyvus tiesioginio prijungimo kabelis (DAC) su QSFP28 jungtimi viename gale ir keturiomis SFP28 jungtimis kitame, skirtas trumpų nuotolių didelės spartos jungtims stovuose ir tarp gretimų stovų. Šis dvigyslis varinis atšakos kabelis palaiko 100GBase-CR4 ir 4x25GBASE-CR elektrinius perdavimo formatus ir yra tinkamas InfiniBand, Ethernet ir Fibre Channel/FCoE aplinkoms, kai naudojamas su įranga, palaikančia pasyvius DAC. Kabelis tiekiamas juodos spalvos ir turi kompaktišką vyriškos-į-vyrišką formos faktorių, užtikrinantį saugias stovo montavimo jungtis.

Privalumai

Kabelis užtikrina ekonomišką, mažos delsos fizinę jungtį aukšto pralaidumo serverių, komutatorių ir saugyklų sujungimams. Kaip pasyvus dvigyslis sprendimas, jis sunaudoja minimaliai energijos ir nereikalauja aktyvios elektronikos, todėl sumažina galimų gedimų taškų skaičių ir supaprastina suderinamumą su sistemomis, palaikančiomis MSA atitinkančius QSFP28 atšakos DAC. Pagamintas iš kokybiškų komponentų ir atitinkantis MSA elektrinius bei mechaninius apibrėžimus, jis užtikrina nuspėjamą našumą trumpų nuotolių jungtims ir tikėtiną ilgą tarnavimo laiką, kai naudojamas nurodytose aplinkose.

Tinka

• Trumpų nuotolių stovo-stovui ir stovo vidaus jungtims duomenų centruose
• 100GBase-CR4 ir 4x25GBASE-CR atšakos jungtims tarp QSFP28 prievadų ir SFP28 prievadų
• Aukšto pralaidumo serverių, komutatorių ir saugyklų sujungimams, palaikantiems InfiniBand, Ethernet arba FCoE/Fibre Channel per DAC
• Aplinkoms, kurioms reikalingas mažos delsos, mažos galios fizinis ryšys

Pagrindinės specifikacijos

• Kabelio tipas: Pasyvus dvigyslis varinis tiesioginio prijungimo kabelis (DAC)
• Jungtis A: QSFP28 (atšakos galas)
• Jungtis B: 4 × SFP28 (atskiros atšakos jungtys)
• Palaikomi protokolai: 100GBase-CR4; 4×25GBASE-CR; suderinama su InfiniBand, Ethernet, FCoE/Fibre Channel, kai palaiko priimančioji įranga
• Ilgis: 2 m
• Laido skerspjūvis: 26 AWG
• Spalva: Juoda
• Svoris: apytiksliai 0,25 kg
• Atitiktis: MSA suderinamos QSFP28 atšakos DAC elektrinės ir mechaninės specifikacijos

Kaip naudoti

Įdiekite BlueOptics QSFP28 į 4×SFP28 DAC, sulygiuodami ir įkišdami QSFP28 galą į suderinamą QSFP28 prievadą, o keturis SFP28 galus į atitinkamus SFP28 prievadus tiksliniuose įrenginiuose. Įsitikinkite, kad abu įrenginiai oficialiai palaiko pasyvius DAC atšakos kabelius ir pasirinktą perdavimo režimą (100GBase-CR4 arba 4×25G). Kabelį laikykite už jungčių ir venkite staigių lenkimų; išlaikykite minimalų lenkimo spindulį, nurodytą įrenginio gamintojo. Po fizinio įdiegimo patikrinkite ryšio būseną per priimančiosios įrangos valdymo sąsają ir įsitikinkite, kad suderėti jungties greičiai atitinka numatytą protokolą.

Rekomendacijos

Naudokite šį pasyvų DAC trumpoms, tiesioginėms jungtims stovų viduje arba tarp gretimų stovų, kai pakanka 2 m atstumo. Patvirtinkite suderinamumą su savo komutatoriaus, maršrutizatoriaus ar saugyklos gamintoju dėl pasyvių QSFP28 atšakos kabelių ir, jei įmanoma, prieš plataus masto diegimą paprašykite bandomojo pavyzdžio, kad patikrintumėte sąveiką.
