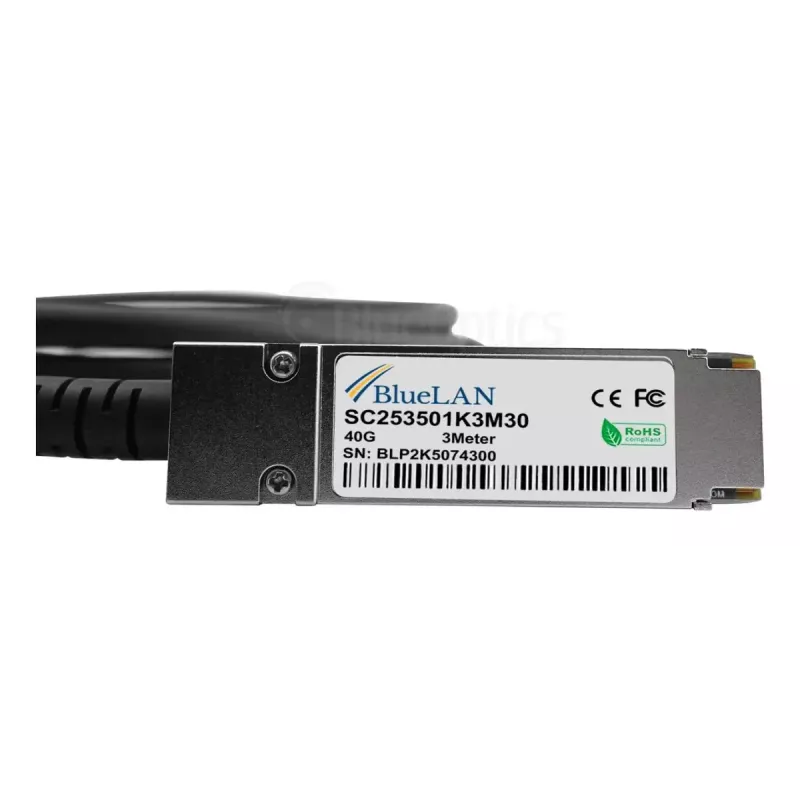

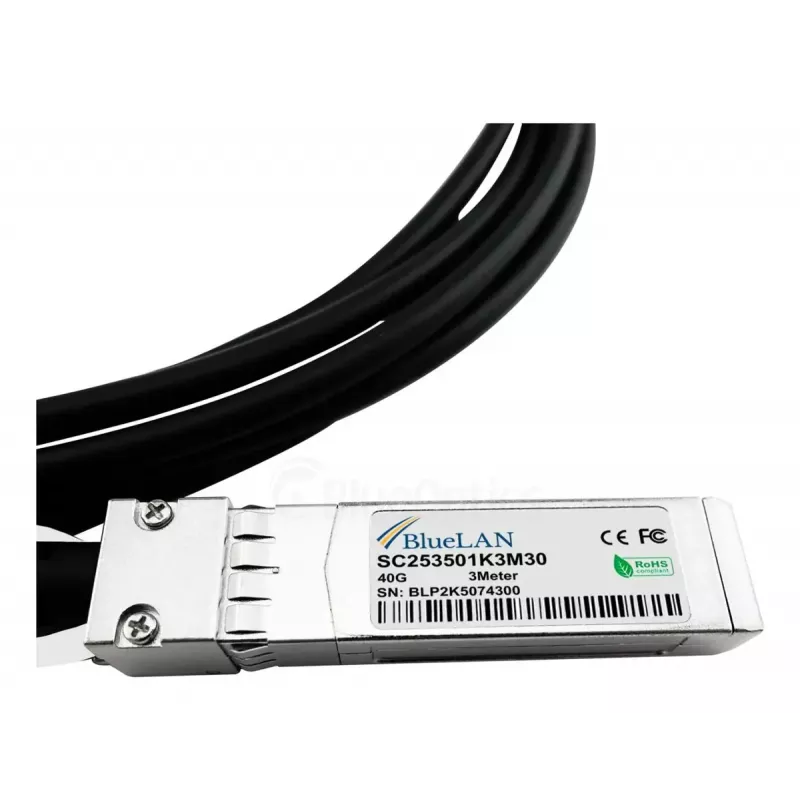

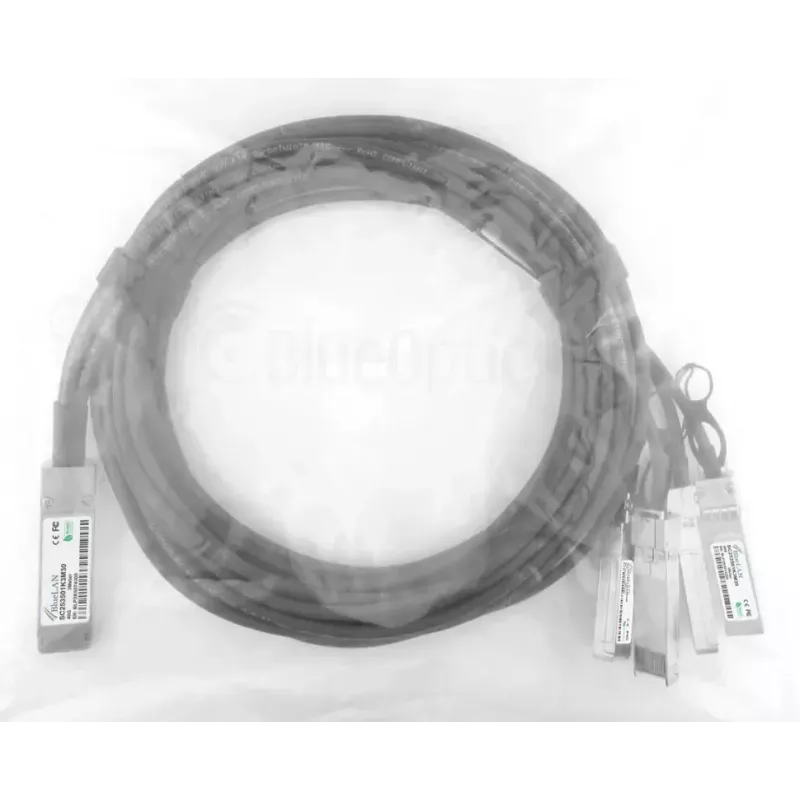

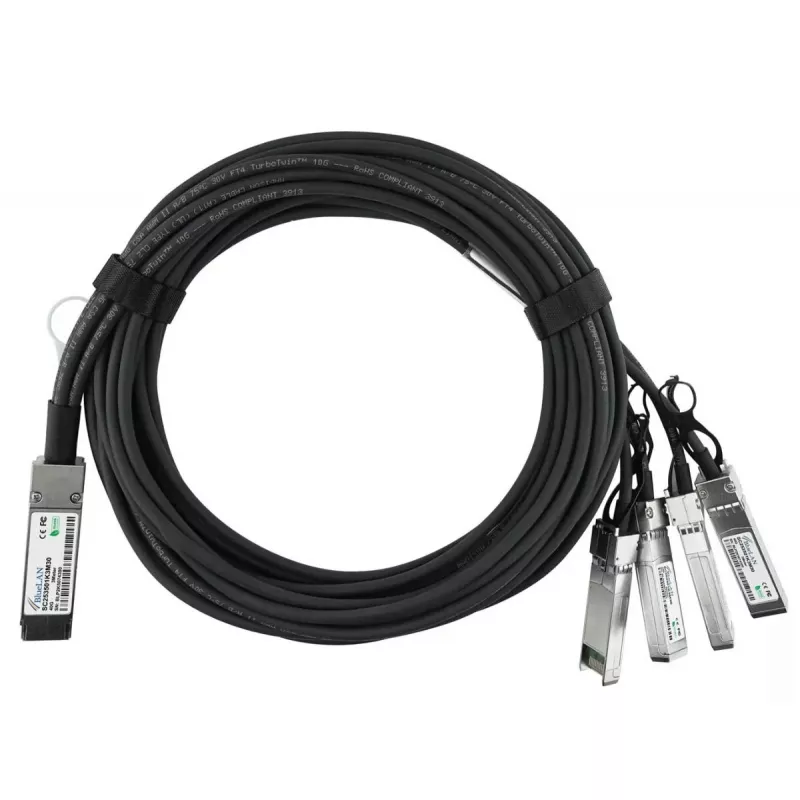

Tinklo kabelis BlueOptics JG331A-BL QSFP 4 x SFP+ InfiniBand 5 m Juoda

BlueOptics JG331A-BL yra 5 m tiesioginio prijungimo „twinax“ kabelis su QSFP jungtimi viename gale ir keturiomis SFP+ jungtimis kitame, skirtas kištukas–kištukas jungtims. Jis palaiko agreguotas 40G jungtis, naudodamas 40GBase-CR4 / 4x10GBASE-CR išskirstymo topologiją, ir yra skirtas trumpojo nuotolio elektriniams sujungimams stelažų viduje arba tarp gretimų stelažų. Kabelis yra pasyvus „twinax“ varinis mazgas su 26 AWG laidais ir juodu išoriniu apvalkalu, skirtas standartinėms duomenų centrų instaliacijoms.

Privalumai

Šis „BlueOptics“ pasyvus DAC užtikrina mažą delsą ir mažas energijos sąnaudas, palyginti su aktyviais optiniais moduliais. Būdamas MSA reikalavimus atitinkantis, jis vadovaujasi pramonės apibrėžtomis mechaninėmis ir elektrinėmis sąsajomis, skirtomis QSFP–4xSFP+ išskirstymui, ir yra suderinamas su sistemomis, palaikančiomis lygiaverčius HPE JG331A stiliaus išskirstymo kabelius. Kabelio konstrukcijoje naudojamos patikimos medžiagos, užtikrinančios patikimą signalo vientisumą nurodytu 5 m atstumu ir ilgą tarnavimo laiką, kai naudojama rekomenduojamomis sąlygomis.

Tinka

• 40G–4x10G išskirstymo jungtims tarp QSFP prievadų ir kelių SFP+ prievadų
• Trumpojo nuotolio linijoms serverių stelažų viduje arba tarp gretimų stelažų
• Jungtims tarp komutatorių, maršrutizatorių arba saugojimo įrenginių, palaikančių 40GBase-CR4 / 4x10GBASE-CR
• „InfiniBand“, „Ethernet“, FCoE arba „Fibre Channel“ programoms palaikomais greičiais 5 m atstumu

Pagrindinės specifikacijos

• Kabelio ilgis: 5 m
• Jungčių konfigūracija: QSFP – 4 × SFP+
• Kabelio tipas: Pasyvus „twinax“ (tiesioginio prijungimo varinis)
• Laido storis: 26 AWG
• Spalva: Juoda
• Tipinis naudojimas: 40GBase-CR4 / 4×10GBASE-CR išskirstymas
• Svoris: 0,25 kg

Kaip naudoti

Prieš montuodami įsitikinkite, kad abu įrenginiai palaiko pasyvius QSFP–4xSFP+ išskirstymo kabelius ir numatytą perdavimo protokolą (pvz., „Ethernet“, „InfiniBand“, FCoE). Išjungę abu įrenginius arba vadovaudamiesi įrangos gamintojo rekomendacijomis, įkiškite QSFP kištuką į QSFP prievadą, o keturis SFP+ kištukus – į atitinkamus SFP+ prievadus. Užfiksuokite jungtis, iki galo įstumdami, kol užsifiksuos laikantieji fiksatoriai. Sumontavę patikrinkite linijos būseną ir suderėtus greičius per priimančiosios įrangos valdymo sąsają.

Rekomendacijos

Naudokite šį kabelį trumpojo nuotolio, didelio pralaidumo jungtims, kai palaikomas pasyvus „twinax“. Venkite staigių lenkimų, per didelės tempimo jėgos ir montavimo šalia stiprių elektromagnetinių trikdžių šaltinių. Patikrinkite gamintojo suderinamumą pasyviems DAC jūsų aparatinėje įrangoje, kad užtikrintumėte tinkamą veikimą bei išsaugotumėte garantijos ir palaikymo sąlygas.
