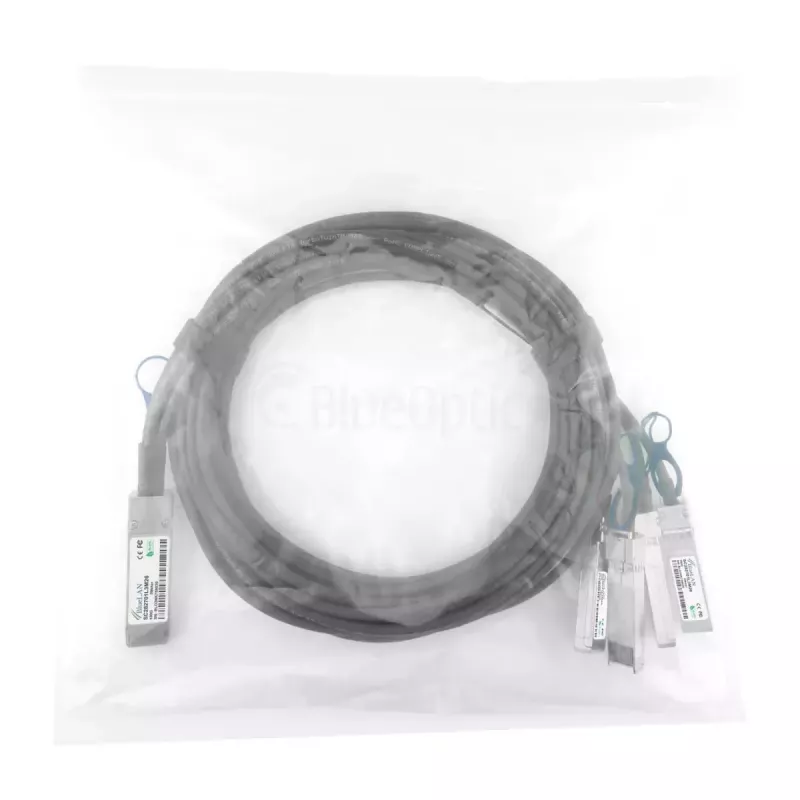

Tinklo kabelis BlueOptics DAC-Q28-S28-2M-BL QSFP28 4xSFP28 InfiniBand 2m juodas

„BlueOptics DAC-Q28-S28-2M-BL“ yra 2 m tiesioginio prijungimo kabelis (DAC), skirtas trumpo nuotolio didelės spartos jungtims duomenų centruose ir stelažų aplinkoje. Viename gale yra QSFP28 jungtis, o kitas galas išsišakoja į keturias SFP28 jungtis, užtikrinančias 100GBase-CR4 į 4x25GBASE-CR ryšį per „twinax“ varinį kabelį. Tai pasyvus, MSA reikalavimus atitinkantis „twinax“ mazgas su 26 AWG laidininkais ir juodu išoriniu apvalkalu. Jis skirtas naudoti ten, kur pirmenybė teikiama elektrinėms trumpojo nuotolio jungtims, o ne aktyviems optiniams siųstuvams-imtuvams, ir palaiko „Ethernet“, FCoE, „Fibre Channel“ bei „InfiniBand“ protokolus, kai naudojamas su suderinama įranga.

Privalumai

Kabelis užtikrina ekonomišką, mažo delsimo ryšį trumpais atstumais su mažu energijos suvartojimu dėl pasyvios „twinax“ konstrukcijos. MSA atitiktis ir QSFP28 į 4xSFP28 išsišakojimas leidžia lanksčiai diegti tarp 100G prievadų ir kelių 25G prievadų be papildomų siųstuvų-imtuvų. Pagamintas iš pramoninės klasės komponentų ir 26 AWG laidininkų, mazgas tinka tankioms stelažų instaliacijoms ir yra suprojektuotas užtikrinti pastovų veikimą bei ilgą eksploatavimo trukmę, kai naudojamas neviršijant numatyto atstumo ir palaikomose platformose.

Tinka

• QSFP28 100G prievadų prijungimui prie keturių 25G SFP28 prievadų tame pačiame stelaže arba gretimuose stelažuose
• Didelio tankio komutatorių tarpusavio ir komutatorių prie serverių jungtims duomenų centruose
• Trumpo nuotolio „InfiniBand“, „Ethernet“, FCoE arba „Fibre Channel“ jungtims iki 2 m
• Aplinkoms, kuriose reikalingas mažas delsimas ir mažas energijos suvartojimas

Pagrindinės specifikacijos

• Kabelio ilgis: 2 m
• Jungčių konfigūracija: QSFP28 į 4 × SFP28
• Kabelio tipas: Pasyvus „twinax“ varinis (DAC)
• Laidininko storis: 26 AWG
• Palaikomi duomenų perdavimo spartos/protokolai: 100GBase-CR4 / 4×25GBASE-CR, suderinamas su „Ethernet“, FCoE, „Fibre Channel“ ir „InfiniBand“ trumpais atstumais
• Gaminio spalva: Juoda
• Tipinis naudojimas: Stelažų ir gretimų stelažų jungtys

Kaip naudoti

Įsitikinkite, kad abu įrenginiai aiškiai palaiko pasyvius QSFP28 į 4×SFP28 tiesioginio prijungimo „twinax“ kabelius ir kad įvykdyti programinės įrangos / tvarkyklių reikalavimai pasyviems DAC. Išjunkite maitinimą arba perjunkite sąsajas į saugią būseną, jei rekomenduoja jūsų įrangos tiekėjas, įkiškite QSFP28 jungtį į 100G prievadą, tada prijunkite keturias SFP28 jungtis prie atitinkamų 25G prievadų. Patikrinkite kiekvieno prievado ryšio būseną ir patvirtinkite suderėtas spartas bei protokolus per savo komutatoriaus arba pagrindinio įrenginio valdymo sąsają. Venkite staigių lenkimų ir per didelės įtampos kabeliui, užtikrinkite saugų maršrutą stelažų kanaluose arba kabelių valdymo panelėse.

Rekomendacijos

Naudokite šį pasyvų DAC trumpoms, didelio pralaidumo jungtims stelažų viduje arba tarp gretimų stelažų. Ilgesniems atstumams arba kai reikalinga optinė izoliacija, rinkitės aktyvius optinius kabelius arba siųstuvų-imtuvų su šviesolaidžiu sprendimus. Reguliariai tikrinkite jungčių kontaktus ir kabelių maršrutą, kad išlaikytumėte signalo vientisumą ir numatomą eksploatavimo trukmę.
