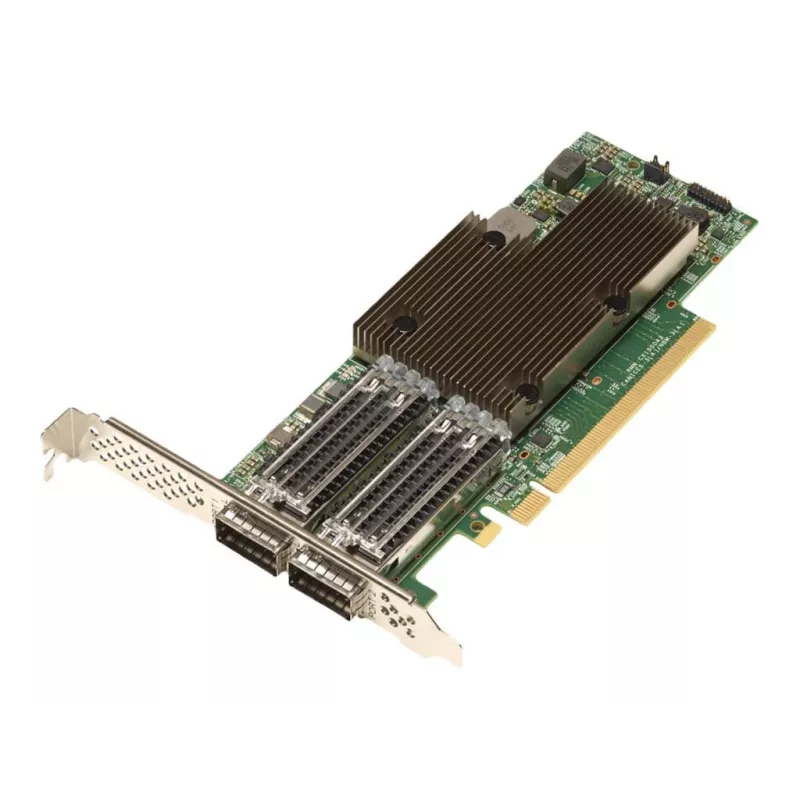

Tinklo adapteris No name 4XC7A08297 PCIe 4.0 x16 Low-Profile 100Gb QSFP56 x2, skirtas ThinkAgile VX serveriams

Tinklo adapteris No name 4XC7A08297 yra žemo profilio PCIe 4.0 x16 kortelė su dviem 100 Gigabit QSFP56 prievadais, skirta didelio pralaidumo serverių jungtims. Sukurtas suderinamumui su ThinkAgile VX2330, VX3330, VX3530-G ir VX7330-N įrenginiais, šis adapteris palaiko reikalaujančias duomenų centro užduotis, tokias kaip aukštyn krypties jungtys, klasterizavimas ir saugojimo tinklų tarpusavio jungtys. Jo PCIe 4.0 sąsaja ir dvigubi QSFP56 prievadai užtikrina mažą delsą ir didelį pralaidumą, tinkamą virtualizacijos mazgams ir konverguotai infrastruktūrai.

Privalumai

Adapteris suteikia du 100Gb prievadus žemo profilio formos faktoriuje, leidžiančius montuoti erdvės apribotuose stelažiniuose serveriuose, išlaikant didelį pralaidumą. PCIe 4.0 x16 jungtis užtikrina didesnį pagrindinės plokštės pralaidumą ir sumažina kliūtis, palyginti su ankstesnėmis PCIe kartomis. QSFP56 prievadų išdėstymas palaiko standartinius 100 Gigabit Ethernet siųstuvus-imtuvus ir kabelių parinktis, leidžiančias lanksčiai integruoti į esamus tinklus. Sukurtas serverių klasės patikimumui, kortelė palaiko nuolatinį darbą mišriose virtualizacijos ir saugojimo aplinkose.

Tinka

• 100GbE aukštyn krypties jungtims duomenų centrų stelažuose
• Didelės spartos klasterizavimui ir mazgų tarpusavio jungtims skaičiavimo klasteriuose
• Saugojimo tinklo jungtims ir NVMe-over-Fabrics priekinėms sąsajoms
• Virtualizacijos mazgams, kuriems reikia didesnio tinklo pralaidumo
• Erdvės apribotiems serveriams, kuriems reikia žemo profilio plėtros kortelių

Pagrindinės specifikacijos

• Formos faktorius: žemo profilio PCIe papildoma kortelė
• PCI Express versija: 4.0 x16 sąsaja
• Prievadai: du QSFP56 prievadai, kiekvienas palaiko 100 Gigabit Ethernet
• Pralaidumas: iki 100 Gbps vienam prievadui (pilnas dupleksas)
• Suderinamumas: sukurta ThinkAgile VX2330, VX3330, VX3530-G ir VX7330-N serverių įrenginiams
• Tipinis naudojimas: duomenų centro tinklai, klasterizavimas, saugojimo tarpusavio jungtys

Kaip naudoti

Įdiekite adapterį į laisvą žemo profilio PCIe x16 lizdą palaikomame ThinkAgile VX įrenginyje, laikydamiesi serverio gamintojo priežiūros procedūrų. Prieš įdėdami išjunkite serverį ir įžeminkite. Po fizinio įdiegimo prijunkite suderinamus QSFP56 siųstuvus-imtuvus arba tiesioginio prijungimo kabelius prie QSFP56 prievadų ir prijunkite prie tinklo jungiklio ar kito mazgo. Paleiskite serverį ir patikrinkite, ar pagrindinės operacinės sistemos arba hipervizorius atpažįsta adapterį. Įdiekite arba atnaujinkite tvarkykles ir programinę-aparatinę įrangą, kaip reikalaujama serverio platformoje, kad būtų užtikrintas pilnas funkcionalumas ir našumas.

Rekomendacijos

Naudokite sertifikuotus QSFP56 siųstuvus-imtuvus arba gamintojo rekomenduojamus DAC/AOC kabelius, kad užtikrintumėte signalo vientisumą ir pilną 100Gb našumą. Atnaujinkite programinę-aparatinę įrangą ir tvarkykles, laikykitės ThinkAgile įrenginio dokumentacijos dėl programinės-aparatinės įrangos suderinamumo ir šiluminių aspektų, kai užpildote gretimus lizdus tankiose konfigūracijose.
