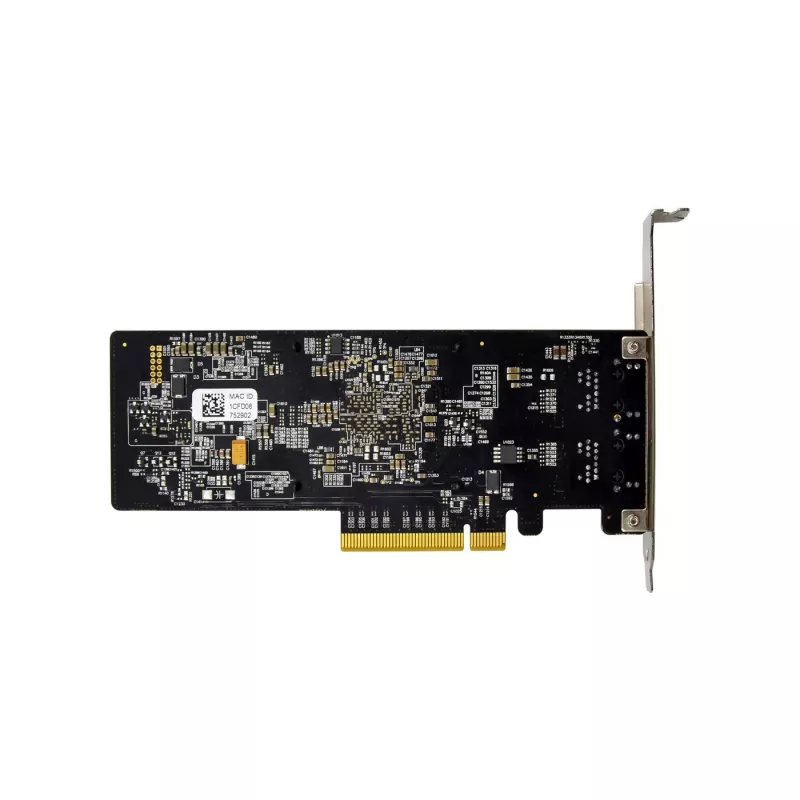

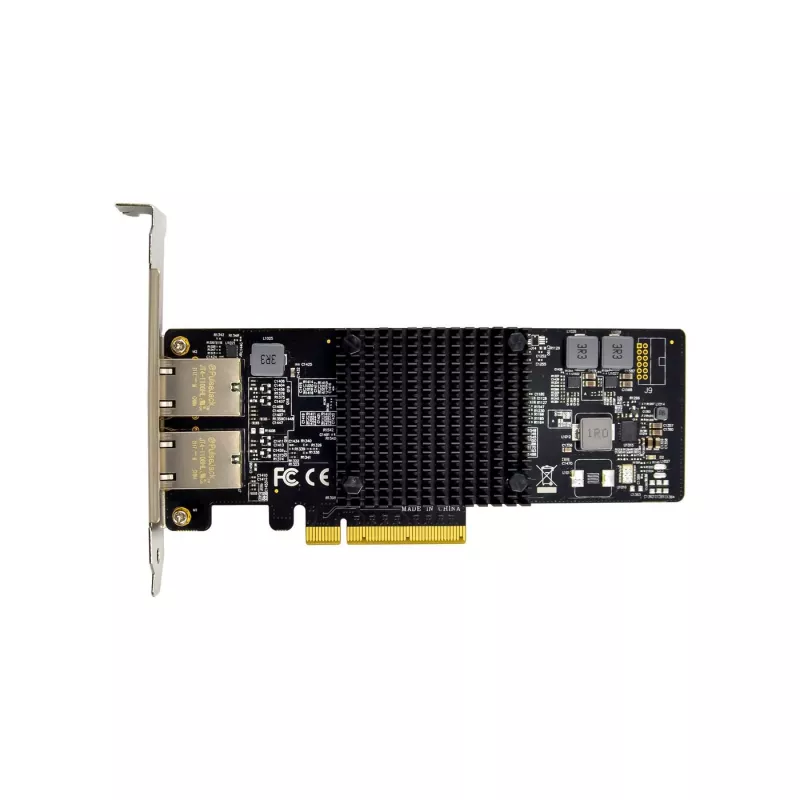

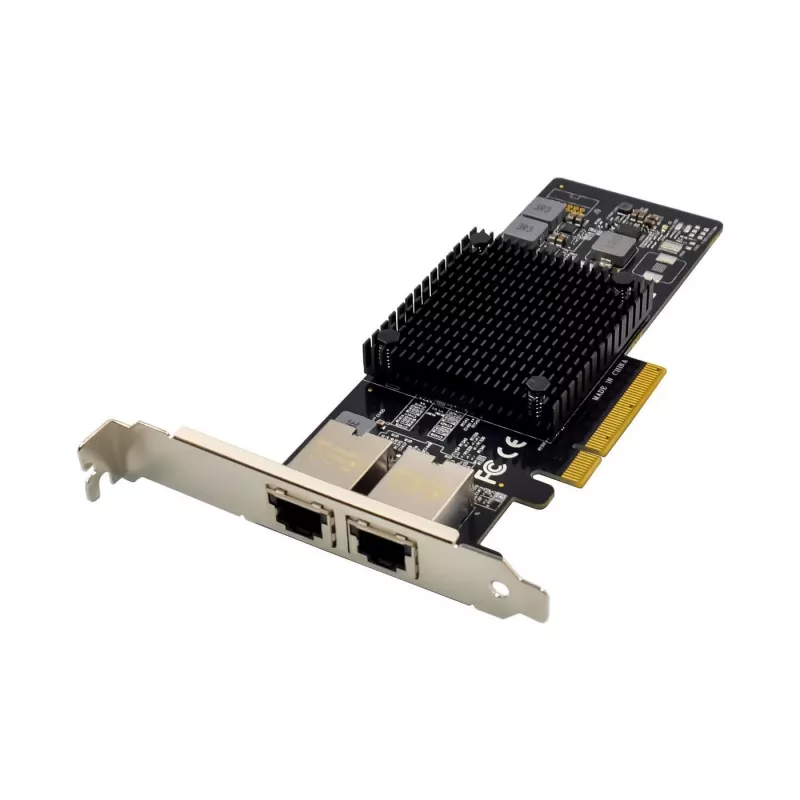

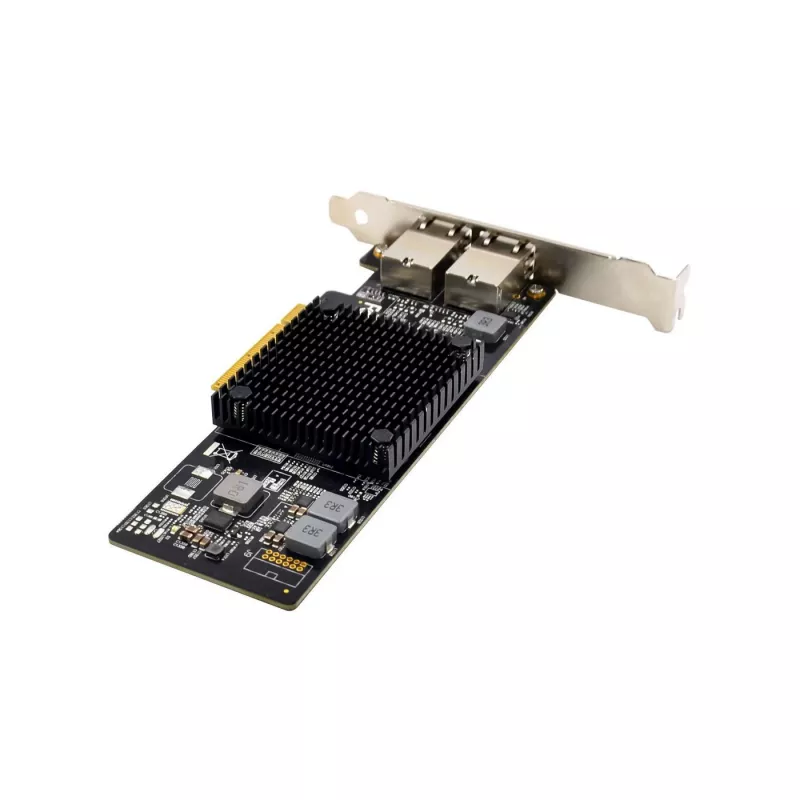

Tinklo adapteris MicroConnect PCIe x8 Dual RJ45 10 GbE X550, PCIe x8, Dual RJ45 10GbE

MicroConnect PCIe x8 Dual RJ45 10 GbE X550 yra tinklo adapteris, teikiantis du 10 Gigabit Ethernet RJ45 prievadus per PCIe x8 sąsają. Skirtas staliniams kompiuteriams ir serveriams su laisvu PCIe x8 lizdu, kortelė palaiko pilno dvipusio ryšio 10 Gb/s veikimą vienam prievadui, užtikrindama didelio pralaidumo laidinį ryšį reiklioms tinklo aplinkoms. Adapteris sukurtas patikimos valdiklių šeimos pagrindu ir siūlo standartines Ethernet funkcijas, reikalingas duomenų centrų ir darbo stočių tinklams, įskaitant VLAN žymėjimo palaikymą, nuorodų agregavimą ir aparatines peradresavimo funkcijas, mažinančias procesoriaus apkrovą.

Privalumai

Adapteris teikia du 10 GbE varinius prievadus viename žemo profilio laikiklio dizaine, leidžiančiame tiek kompaktišką, tiek pilno aukščio montavimą. Naudojant PCIe x8 sąsają, jis suteikia pakankamą magistralės pralaidumą linijiniam srautui abiejuose prievaduose, išlaikant suderinamumą su daugeliu serverių ir darbo stočių PCIe lizdų. Aparatinės peradresavimo galimybės ir bendrų tinklo standartų palaikymas padeda sumažinti procesoriaus naudojimą ir pagerinti bendrą pralaidumą virtualizacijos, atsarginių kopijų kūrimo ir didelių failų perdavimo atvejais.

Tinka

• Didelės spartos serverių aukštutinėms nuorodoms ir agregavimui
• Virtualizacijos pagrindinių mazgų ir hipervizorių tinklams
• Saugyklų tinklams NAS ir SAN prieigai
• Darbo stotims, reikalaujančioms 10 Gigabit laidinio ryšio
• Tinklo testavimo ir laboratorijų aplinkoms

Pagrindinės specifikacijos

• Sąsaja su sistema: PCI Express x8 (elektrinė)
• Prievadai: 2 × RJ45 10 Gigabit Ethernet
• Maksimali pralaidumas vienam prievadui: iki 10 Gbit/s pilnas dvipusis
• Palaikomi jungties režimai: 10GBASE-T, atgalinis suderinamumas su 1G/100M/10M
• Formos faktorius: žemo profilio laikiklis su pilno aukščio suderinamumu
• PHY/laikmena: varis (vytos poros) su standartiniais Ethernet kabeliais
• Peradresavimo funkcijos: kontrolinės sumos peradresavimas, TCP segmentacijos peradresavimas, didelės imties peradresavimas (priklausomai nuo tvarkyklės)
• Wake-on-LAN ir VLAN žymėjimo palaikymas

Kaip naudoti

Įdiekite adapterį į laisvą PCIe x8 (arba x16) lizdą išjungtoje sistemoje, laikydamiesi elektrostatinio saugumo taisyklių. Pritvirtinkite laikiklį, prijunkite tinklo kabelius prie dviejų RJ45 prievadų ir paleiskite sistemą. Įdiekite tinkamą tvarkyklę naudojamai operacinei sistemai; daugelyje šiuolaikinių sistemų yra suderinamos tvarkyklės, tačiau pardavėjo tvarkyklės gali suteikti papildomų funkcijų. Įdiegus tvarkykles, sukonfigūruokite tinklo nustatymus per operacinę sistemą arba valdymo įrankius: nustatykite IP adresus, nuorodų agregavimą, VLAN ar kitas funkcijas pagal tinklo dizaino reikalavimus.

Rekomendacijos

Naudokite aukštos kokybės Cat6a (ar geresnius) vytos poros kabelius, kad užtikrintumėte patikimą 10GBASE-T veikimą didesniais atstumais; įsitikinkite, kad sistemos BIOS ir operacinė sistema palaiko PCIe x8 įrenginius ir kad serverių bei darbo stočių korpusuose yra pakankamas oro srautas, kad būtų išvengta terminio droseliavimo esant ilgalaikei didelei apkrovai.
