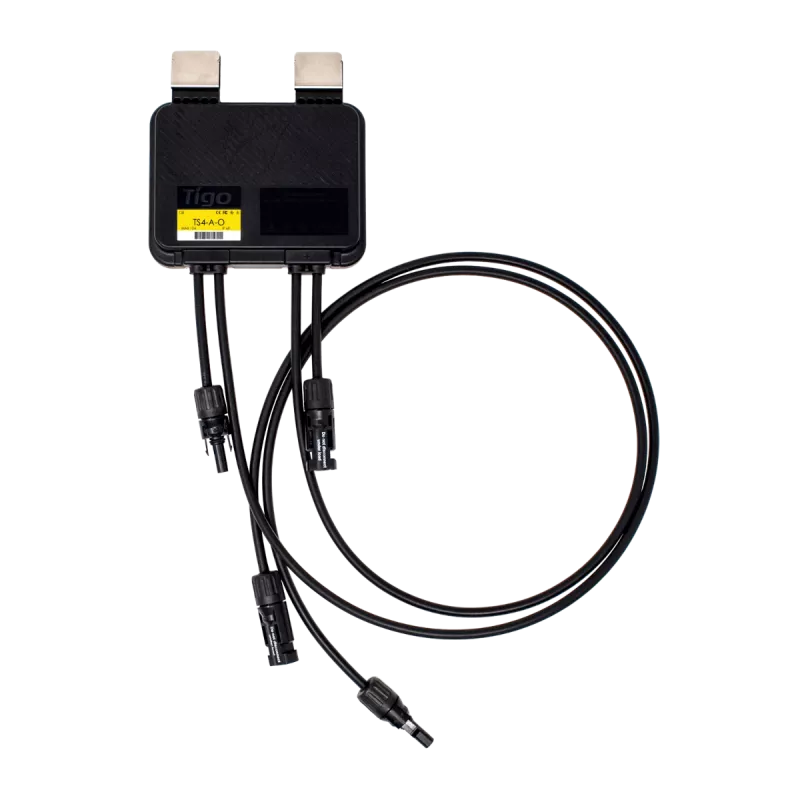

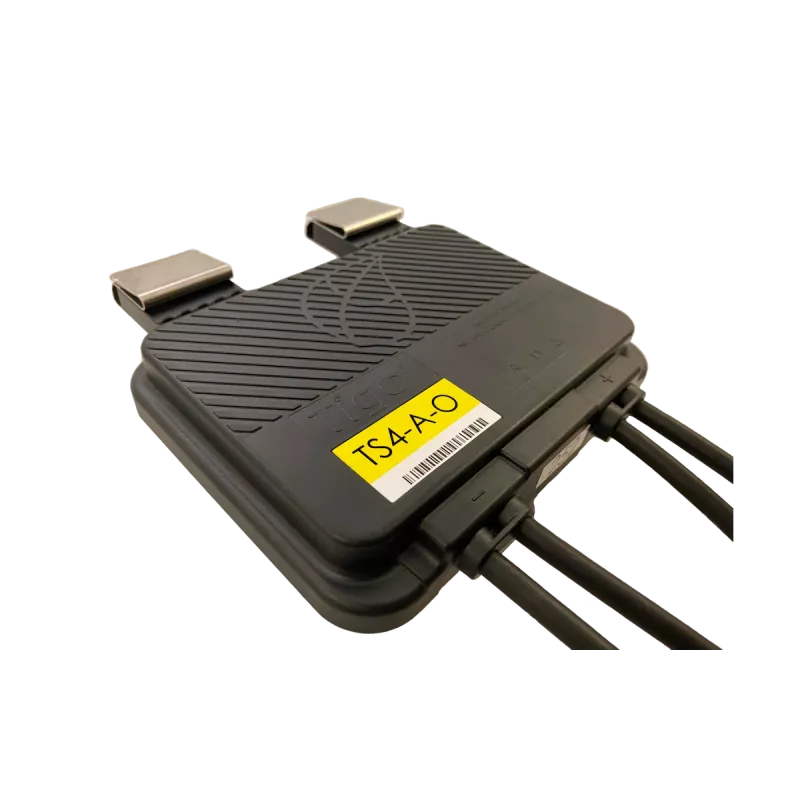

TIGO TS4-A-O 15A 700W 1000V IEC modulių optimizatorius, šešėlių valdymas ir modulių lygio stebėjimas

TIGO TS4-A-O yra modulių lygio galios optimizatorius, sukurtas fotovoltinėms sistemoms. Skirtas 15A, iki 700W ir 1000V IEC, optimizatorius montuojamas prie modulio jungties dėžutės ir, naudojant su suderinamomis TIGO sistemomis, užtikrina kiekvieno modulio optimizavimą, šešėlių valdymą ir modulių lygio stebėjimą. Įrenginys palaiko gedimų aptikimą ir leidžia pagerinti energijos surinkimą bei sistemos veikimo matomumą.

Privalumai

TS4-A-O siūlo kiekvieno modulio maksimalios galios taško optimizavimą, kad padidintų energijos išeigą kintančiomis sąlygomis. Jis apima šešėlių valdymo funkcijas, kurios sumažina dalinio šešėliavimo poveikį, ir įgalina modulių lygio stebėjimą tikslinei diagnostikai. Įrenginys yra kompaktiškas ir sukurtas tiesioginiam montavimui prie modulio jungties dėžutės, o jo elektriniai parametrai (15A, 700W, 1000V IEC) tinka įvairiems gyvenamiesiems ir komerciniams fotovoltiniams moduliams.

Tinka

• Gyvenamųjų namų stogo fotovoltinėms sistemoms
• Komerciniams fotovoltiniams masyvams, kuriems reikalingas modulių lygio stebėjimas
• Įrenginiams su daliniu šešėliavimu, kur reikalingas šešėlių valdymas
• Sistemoms, naudojančioms suderinamą TIGO ryšio ir stebėjimo įrangą

Pagrindinės specifikacijos

• Modelis: TIGO TS4-A-O (MPN 462-00252-32, EAN 2000001295083)
• Elektriniai parametrai: 15 A, iki 700 W, 1000 V IEC
• Funkcionalumas: modulių lygio optimizatorius, šešėlių valdymas, modulių lygio stebėjimas
• Montavimas: prie modulio jungties dėžutės
• Grynasis svoris: 0,52 kg; bruto svoris: 0,63 kg; pakuotės matmenys (P×G×A): 138 × 140 × 23 mm
• Kiekis pakuotėje: 1 vnt.; padėklo kiekis: 1587 vnt.
• Pakuotės medžiagos: popierius/kartonas 85 g, plastikas (ne PET) 25 g; taros svoris: 0,11 kg
• Įmontuota baterija: Ne; WEEE mokestis: Taip; WEEE klasifikacija: CL109:6:2017-04-01
• Kitos savybės: 0,12/1,2M, MCA (gamintojo duomenys)
• Garantija: 300 mėnesių

Kaip naudoti

Sumontuokite TS4-A-O ant modulio jungties dėžutės, vadovaudamiesi TIGO montavimo instrukcija ir vietiniais elektros kodeksais. Prijunkite nuolatinės srovės įvesties ir išvesties laidus pagal nurodytą poliariškumą ir parametrus, ir integruokite optimizatorių į TIGO ryšio/stebėjimo sistemą modulių lygio duomenims gauti. Prieš įjungdami patikrinkite jungtis, įžeminimą ir sistemos konfigūraciją. Naudokite suderinamas jungtis ir montavimo įrangą, kaip rekomenduoja gamintojas.

Rekomendacijos

Optimaliam veikimui derinkite TS4-A-O su suderinama TIGO stebėjimo įranga ir laikykitės gamintojo paleidimo bei programinės įrangos atnaujinimo procedūrų. Užtikrinkite, kad sistemos projektavimas atitiktų 15 A, 700 W ir 1000 V IEC ribas, ir atsižvelkite į šešėliavimo modelius masyvo išdėstyme, kad maksimaliai išnaudotumėte šešėlių valdymo ir modulių lygio optimizavimo privalumus.
