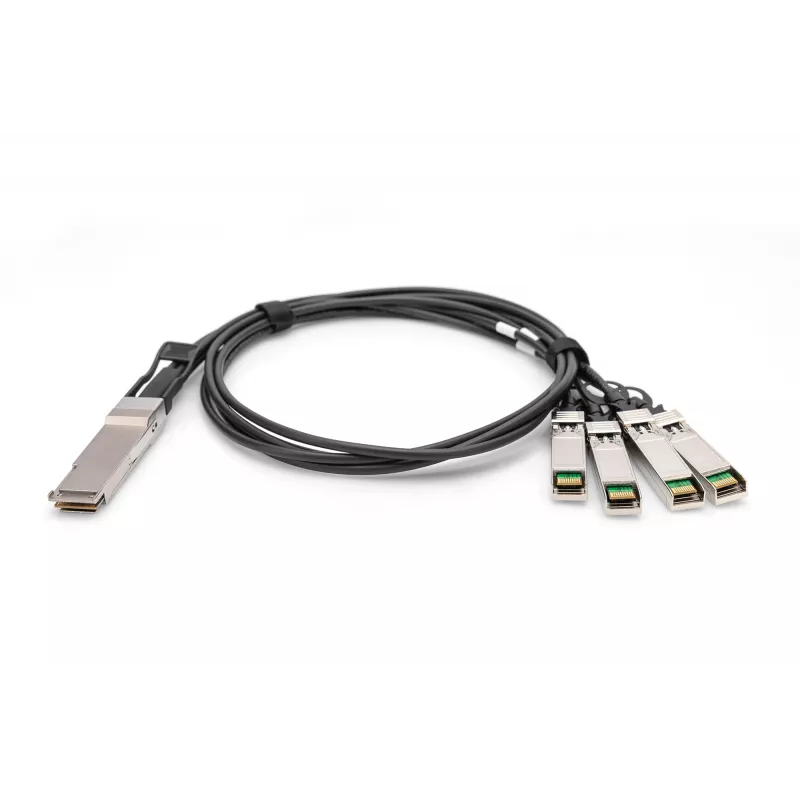

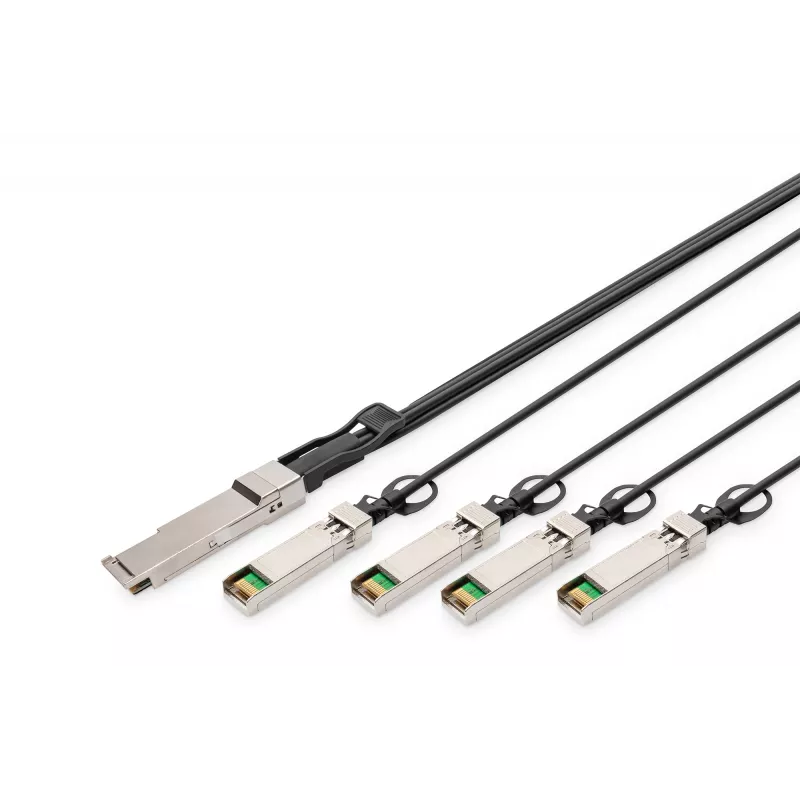

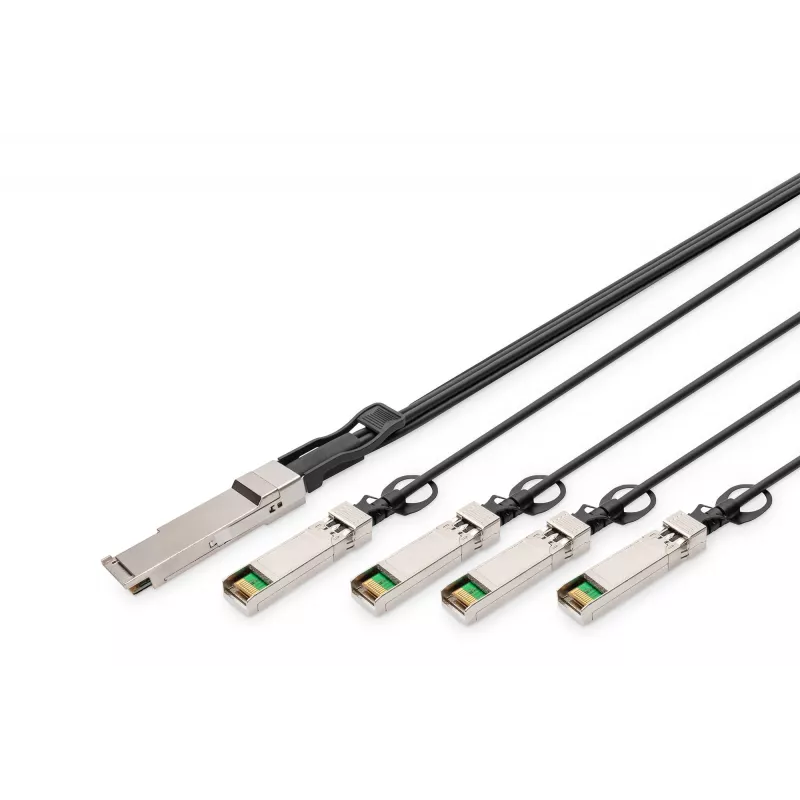

Tiesioginio prijungimo kabelis Digitus 40G QSFP+ į 4XSFP+ 1 m

Digitus tiesioginio prijungimo kabelis 40G QSFP+ į 4xSFP+ (1 m, modelis DN-81321) yra pasyvus atšakos kabelis, skirtas didelio tankio duomenų centrų jungtims. Jis turi vieną QSFP+ jungtį, kuri išsišakoja į keturias SFP+ jungtis, palaiko 40G Ethernet ir sąveiką tarp 40G ir 4×10G linijų. Kabelis skirtas trumpojo nuotolio jungtims, pavyzdžiui, komutatoriaus–komutatoriaus, komutatoriaus–serverio ar serverio–saugyklos jungtims spintose ir eilėse pagrįstose topologijose.

Privalumai

Šis atšakos DAC užtikrina aukštą signalo vientisumą ir kompaktišką 1 m ilgį, patogų kabelių vedžiojimui tankioje spintų aplinkoje. Jis veikia iš vieno +3,3 V maitinimo šaltinio ir palaiko iki 3,125 Gbps duomenų perdavimo spartą kanale, leidžiančią patikimai konvertuoti 40G į 4×10G. Kabelis atitinka SFF-8436 specifikaciją ir yra skirtas veikti temperatūroje nuo 0 ℃ iki 70 ℃.

Tinka

• Duomenų centro komutatorių–komutatorių jungtims
• Komutatoriaus–serverio linijoms didelio našumo kompiuterijoje
• Serverio–NAS ar saugyklos jungtims spintose
• Trumpojo nuotolio atšakos programoms, reikalaujančioms 40G ir 4×10G sąveikos

Pagrindinės specifikacijos

• Modelis: DN-81321
• Tipas: Pasyvus QSFP+ į 4×SFP+ tiesioginio prijungimo kabelis (DAC)
• Ilgis: 1 m
• Standartai: Atitinka SFF-8436
• Duomenų perdavimo sparta kanale: Iki 3,125 Gbps
• Suminė: 40G Ethernet (palaiko 40G ↔ 4×10G sąveiką)
• Maitinimas: Vienas +3,3 V šaltinis
• Darbinė temperatūra: Nuo 0 ℃ iki 70 ℃

Kaip naudoti

Prijunkite QSFP+ galą prie kompiuterio arba komutatoriaus QSFP+ prievado, o keturis SFP+ galus įkiškite į atitinkamus priimančiųjų įrenginių SFP+ prievadus. Įsitikinkite, kad prievadai yra pritaikyti tiesioginiam vario prijungimui, jei to reikalaujama, ir kad prijungta įranga palaiko numatytus 40G arba 10G režimus. Nutieskite 1 m kabelį be staigių lenkimų ir pritvirtinkite, kad būtų išvengta jungčių apkrovos. Po įdiegimo patikrinkite linijos būseną ir greičio nuostatas prijungtoje aparatinėje įrangoje.

Rekomendacijos

Naudokite šį 1 m DN-81321 atšakos DAC trumpojo nuotolio, didelio tankio jungtims spintose ar trumpam sujungimui tarp gretimų įrenginių. Venkite poveikio temperatūroms, nepatenkančioms į nurodytą 0 ℃–70 ℃ diapazoną, ir saugokite nuo per didelės tempimo jėgos ar ankštų lenkimų, kad išlaikytumėte elektrines charakteristikas ir jungties vientisumą.
