Termovizorinė kamera Seek Thermal CQ-DBAX, terminis modulis 320×240 px, NETD 35 mK, -20–330 °C, 25 Hz

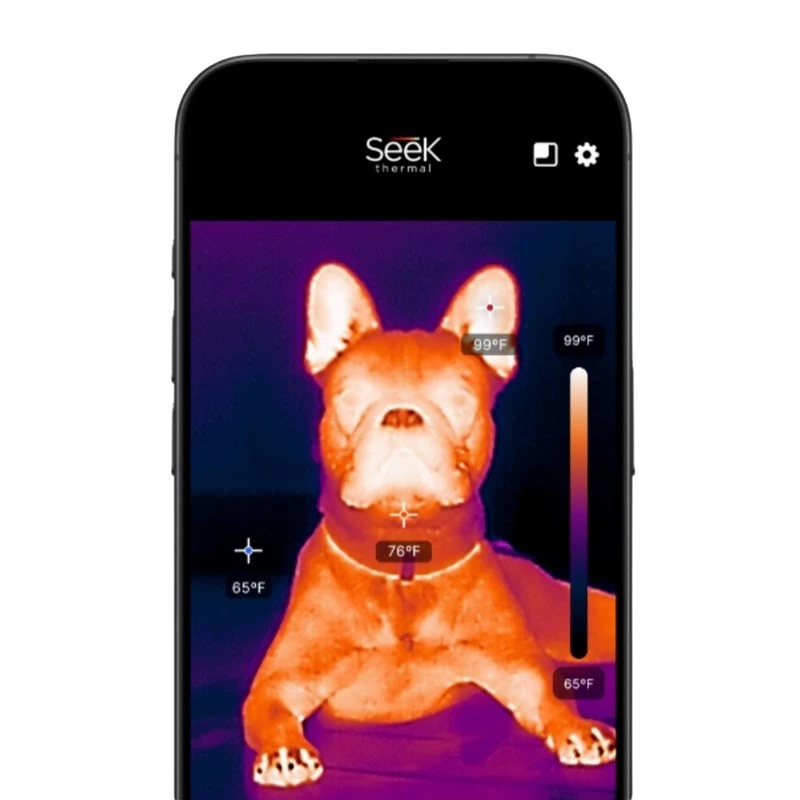

„Seek Thermal CQ-DBAX“ – kompaktiška termovizorinė kamera su 320 x 240 terminiu jutikliu, skirta namų apžiūrai ir nešiojamam naudojimui lauke. Ji aptinka šilumos nuostolius, oro ir vandens nuotėkius, elektros karštuosius taškus, kenkėjus ir kitas šilumines anomalijas, taip pat tarnauja kaip silpno apšvietimo ir naktinio matymo pagalbininkas lauko veikloms. Prietaisas jungiamas prie „Android“ telefonų su USB-C prievadu ir naudoja „Seek Nano“ programėlę šiluminiams vaizdams rodyti, fiksuoti ir saugoti išmaniajame telefone.

Privalumai

Kamera teikia didelės raiškos 320 x 240 šiluminį vaizdą daugiau nei 25 Hz dažniu, užtikrindama sklandų peržiūros ekrane vaizdą ir tikslesnę analizę. Ji siūlo platų 56° x 42° matymo lauką, kad apimtų didesnes scenas, septynias spalvų paletes skirtingiems peržiūros poreikiams ir galimybę vienu metu matyti išmaniojo telefono kameros ir šiluminį vaizdą. Temperatūros matavimo diapazonas apima nuo −20 °C iki 330 °C, jautris <35 mK, o tikslumas ±5 % (arba ±5 °C), o įrašai išsaugomi tiesiai telefone, kad būtų lengva dalytis.

Tinka (užduotims / naudojimo atvejams)

• Namų energijos auditai ir šilumos nuostolių aptikimas
• Oro nuotėkių, vandens nuotėkių ir izoliacijos problemų nustatymas

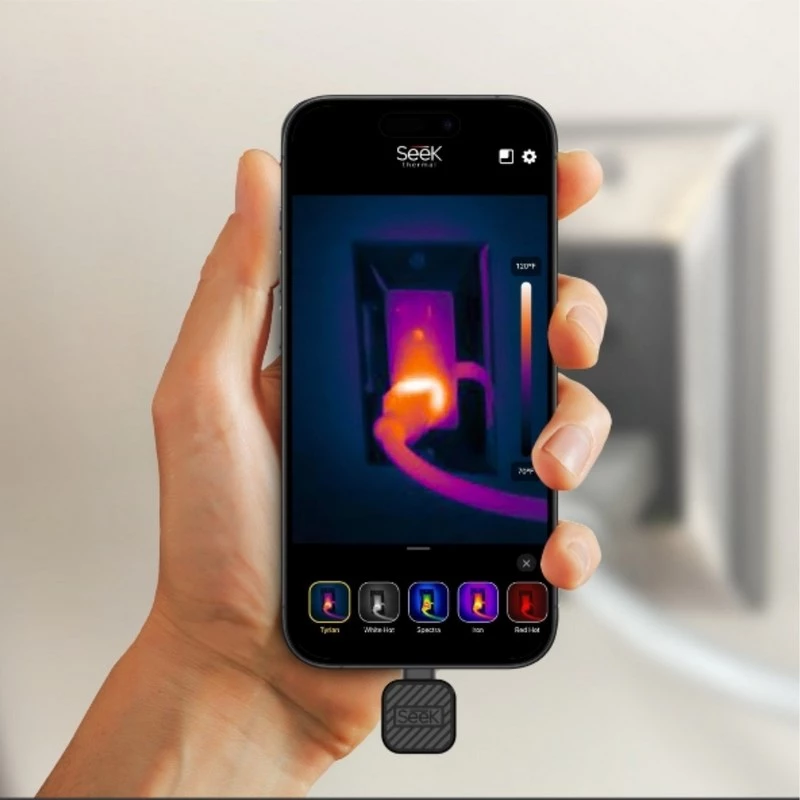

• Elektros karštųjų taškų ir įrangos gedimų identifikavimas
• Naktinis stebėjimas, lauko veiklos ir laukinių gyvūnų pastebėjimas
• Greiti šiluminiai patikrinimai techninės priežiūros ir apžiūrų metu

Pagrindinės specifikacijos

• Šiluminė raiška: 320 x 240 pikselių

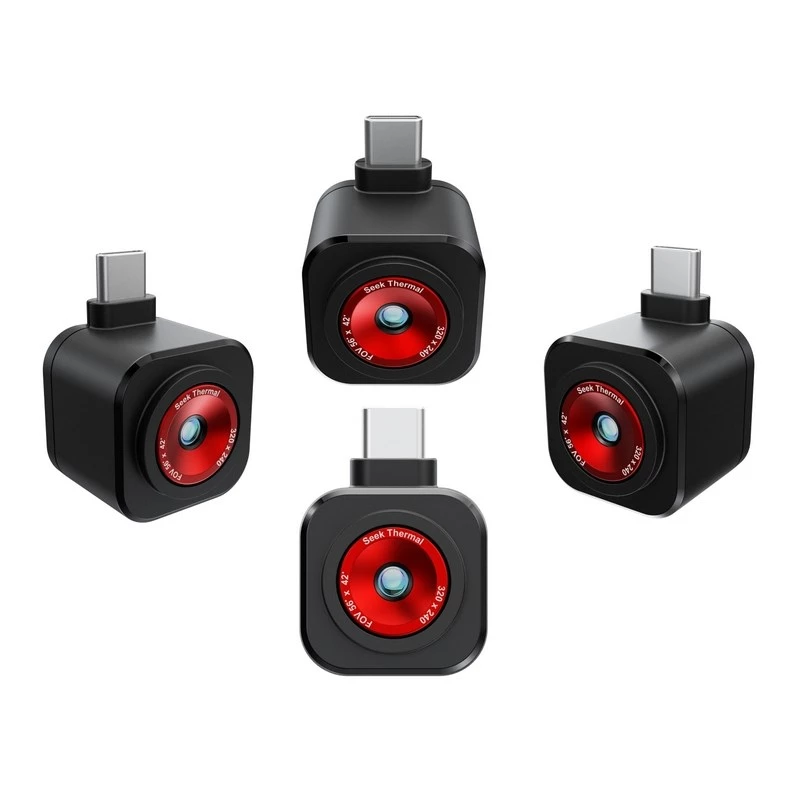

• Matymo laukas: 56° x 42°
• Kadrų dažnis: 25 Hz
• Fokusavimas: Fiksuotas (30 cm iki ∞); 5 cm su makro lęšiu
• Spektrinis diapazonas: 7,8–14 μm
• Temperatūros diapazonas: −20 °C iki 330 °C (−4 °F iki 626 °F)
• Šiluminis jautris: <35 mK esant 25 °C
• Matavimo tikslumas: ±5 % arba ±5 °C
• Vaizdo optimizavimas: SV1 pagerinimas
• Nuotraukų ir vaizdo įrašų fiksavimas; taško ir aukščiausios/žemiausios temperatūros žymekliai

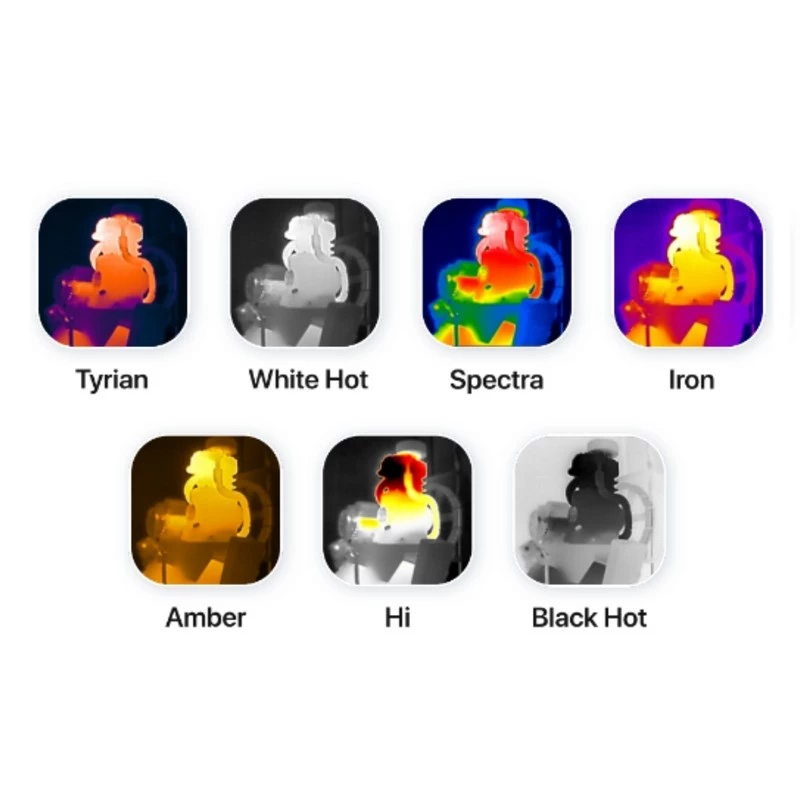

• Paletės: 7 spalvų parinktys
• Suderinamumas: „Android“ įrenginiai su USB-C; „Seek Nano“ programėlė

Kaip naudoti

Įdiekite nemokamą „Seek Nano“ programėlę savo „Android“ išmaniajame telefone, prijunkite CQ-DBAX termovizorinę kamerą prie įrenginio per USB-C ir atidarykite programėlę. Nukreipkite kamerą į tikrinamą vietą ir stebėkite gyvą šiluminį vaizdą telefone. Naudokite ekrano įrankius taško temperatūroms žymėti, aukščiausiai ir žemiausiai temperatūrai scenoje rasti, spalvų paletėms keisti bei nuotraukoms ar vaizdo įrašams fiksuoti. Iš arti apžiūrai pritvirtinkite makro lęšį arba naudokite fiksuoto fokusavimo diapazoną nuo 30 cm.

Rekomendacijos

Kad temperatūros rodmenys būtų patikimi, prieš matavimą leiskite kamerai prisitaikyti prie aplinkos temperatūros, laikykite lęšį švarų ir saugokite nuo tiesioginio sąlyčio su vandeniu. Naudokite platų matymo lauką plačių plotų tyrimams, o makro nustatymą – detaliam priartinimui diagnozuojant izoliaciją, nuotėkius ar mažus elektroninius komponentus.
