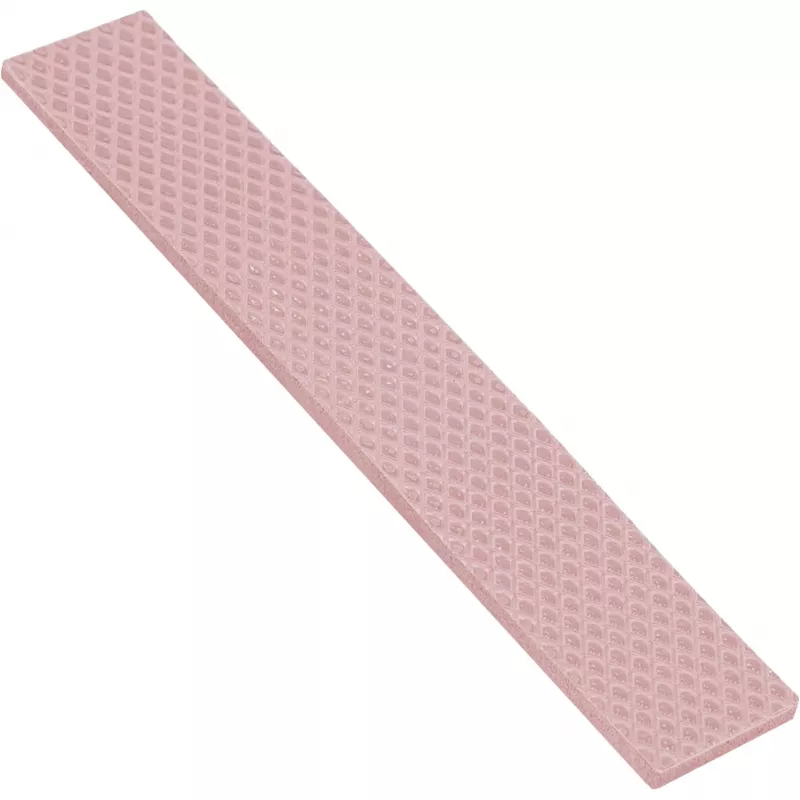

Termo tarpinė Thermal Grizzly Minus Pad 8

„Thermal Grizzly Minus Pad 8“ yra aukštos kokybės termo tarpinė, sukurta efektyviam šilumos perdavimui tarp elektroninių komponentų ir aušintuvų. Pagaminta iš keraminio silikono pagrindo junginio su nano aliuminio oksido ir metalų oksidų priedais, tarpinė pasižymi dideliu šilumos laidumu, elektrine izoliacija ir aukštu suspaudžiamumo laipsniu. Tiekiama kompaktiškos stačiakampės formos, tinka įvairiai elektronikai, kur reikalingas tarpo kompensavimas ir patikimas šiluminis sujungimas.

Privalumai

Minus pad pasižymi 8 W/m·K šilumos laidumu, išlikdama labai suspaudžiama, kad užpildytų mažus tarpus tarp detalių. Lankstus ir elastingas paviršius leidžia lengvai pritaikyti su minimaliu spaudimu ir užtikrina stabilų kontaktą ilgainiui. Medžiaga yra elektriškai izoliuojanti ir atitinka RoHS reikalavimus, todėl užtikrina saugų ir aplinkai nekenksmingą veikimą plačiame temperatūrų diapazone.

Tinka

• Šiluminiam jungimui tarp lustų, modulių ir aušintuvų buitinėje bei pramoninėje elektronikoje
• Mažų oro tarpų užpildymui ankštose konstrukcijose ar ant nelygių paviršių
• Pritaikymams, kuriems reikalinga elektrinė izoliacija kartu su geru šilumos perdavimu

Pagrindiniai specifikacijos

• Šilumos laidumas: 8 W/m·K
• Išmatavimai (apytiksliai): 120 mm × 20 mm × 2 mm
• Medžiagos pagrindas: keraminis silikono kompleksas su nano aliuminio oksido ir metalų oksidų priedais
• Elektrinės savybės: izoliuojanti
• Darbinės temperatūros diapazonas: -100 °C iki 250 °C
• Atitiktis: RoHS

Naudojimo instrukcija

Iškirpkite Minus Pad 8 norimos formos ir dydžio, naudodami aštrų peiliuką arba žirkles. Prieš dedant nuvalykite ir išdžiovinkite abu kontaktinius paviršius, kad pašalintumėte dulkes, riebalus ar likučius. Uždėkite tarpinę tarp komponento ir aušintuvo, tada švelniai paspauskite, kad tarpinė susispaustų ir prisitaikytų prie paviršiaus nelygumų. Surinkite įrenginį ir patikrinkite, ar mechaninis montavimas užtikrina vienodą kontaktą be per didelio suspaudimo, viršijančio nurodytą tarpinės storį.

Rekomendacijos

Laikykite termo tarpinę plokščią, apsaugotą nuo dulkių ir tiesioginių saulės spindulių. Venkite medžiagos tempimo. Geriausiam šiluminiam našumui užtikrinti paviršiai turi būti švarūs, o tarpinės storis turėtų leisti nedidelį suspaudimą, kai konstrukcija yra priveržiama.
