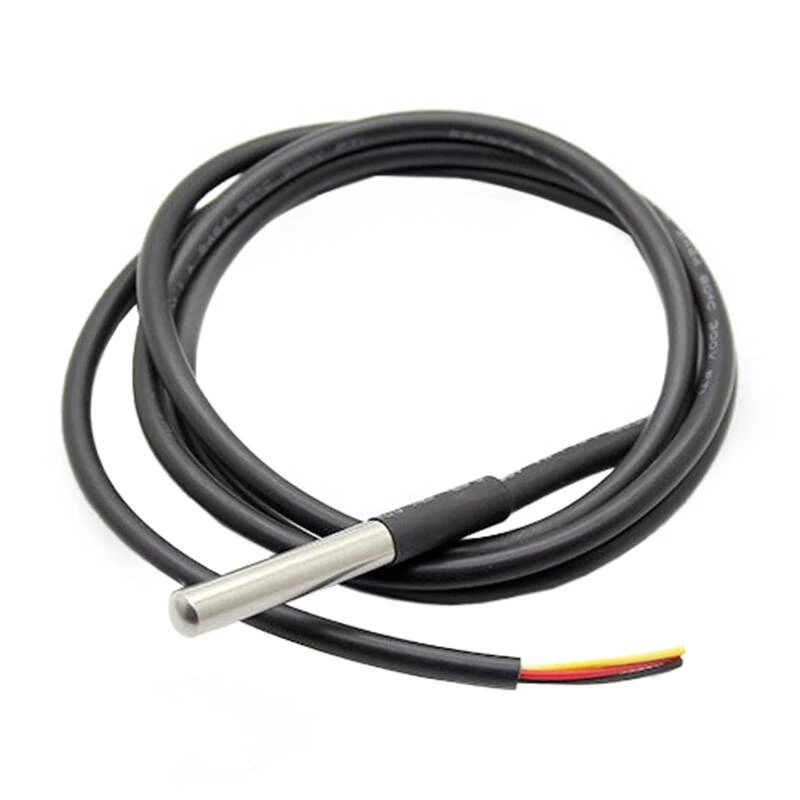

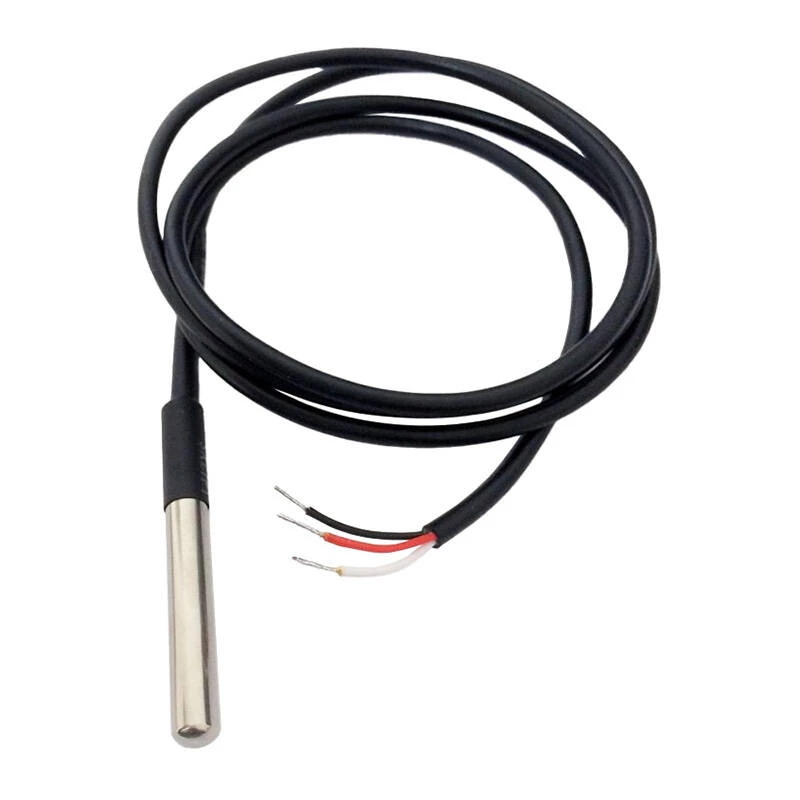

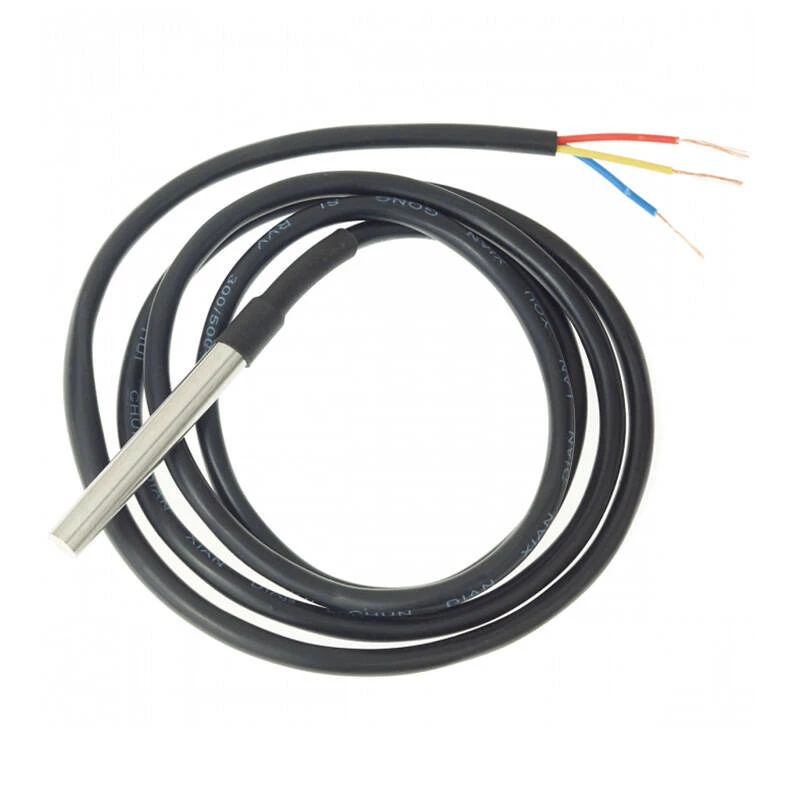

Temperatūros jutiklis Shelly DS18B20 su 3 m kabeliu

Laidinis temperatūros jutiklis Shelly DS18B20 su 3 m kabeliu suteikia vieno taško skaitmeninius temperatūros rodmenis, naudodamas DS18B20 jutiklio elementą. Sukurtas prijungimui prie suderinamų Shelly įrenginių ir kitų valdiklių, kurie priima DS18B20 jutiklį, šis zondas leidžia atlikti nuotolinį temperatūros stebėjimą kompaktišku, prie kabelio pritvirtintu formatu. 3 m kabelis suteikia lanksčią vietos parinkimo galimybę sistemose, kuriose pagrindinis valdiklis yra nutolęs nuo matavimo taško. Jutiklis tinkamas naudoti patalpose ir apsaugotose lauko vietose, kai yra apsaugotas nuo tiesioginio vandens patekimo ir didelio mechaninio poveikio.

Privalumai

Shelly DS18B20 jutiklis užtikrina tikslius skaitmeninius temperatūros matavimus, paprastą laidų prijungimą ir patikimą ryšį per jutiklio sąsają. Jo 3 m kabelis suteikia pasiekiamumą įrengimui ŠVOK sistemose, korpusuose, prietaisuose ar mažose aplinkos zonose. Kadangi jis pagrįstas DS18B20 elementu, užtikrina suderinamumą su įvairiais valdikliais ir nuspėjamą šiluminį veikimą tipiniuose aplinkos temperatūrų diapazonuose. Kompaktiškas zondo antgalis ir lankstus kabelis palengvina jo išdėstymą ortakiuose, talpyklose ar ankštose erdvėse, tuo pačiu sumažinant įrengimo sudėtingumą.

Tinka

• ŠVOK temperatūros stebėjimui ir valdymui
• Akvariumų ir terariumų temperatūros matavimui
• Šaldytuvų, šaldiklių ir šaldymo sandėlių stebėjimui
• Šiltnamių ar nedidelio masto žemės ūkio temperatūros jutimui
• Įterptiniams projektams ir valdikliams, suderinamiems su DS18B20

Pagrindinės specifikacijos

• Jutiklio tipas: DS18B20 skaitmeninės temperatūros jutiklio elementas
• Kabelio ilgis: 3 metrai, lankstus izoliuotas laidas
• Matavimo diapazonas: tipinis DS18B20 veikimo diapazonas (-55°C iki +125°C) su geriausiu tikslumu įprastuose aplinkos diapazonuose
• Skiriamoji geba: iki 12 bitų konversija (priklauso nuo įrenginio, kai naudojamas su suderinamu valdikliu)
• Sąsaja: vieno laido skaitmeninė magistralė, suderinama su DS18B20 protokolu
• Zondo forma: sandarus zondo antgalis su prijungtu kabeliu nuotoliniam išdėstymui

Kaip naudoti

Prijunkite Shelly DS18B20 jutiklį prie suderinamo Shelly įrenginio ar valdiklio, vadovaudamiesi valdiklio laidų prijungimo schema, skirta DS18B20 zondui: prijunkite duomenų laidą prie nurodyto jutiklio įėjimo, o maitinimą ir įžeminimą prijunkite pagal priimančiojo įrenginio reikalavimus. Padėkite zondo antgalį matavimo taške ir pritvirtinkite kabelį, kad išvengtumėte įtempimo jutiklio jungtyje. Po laidų prijungimo sukonfigūruokite priimantįjį įrenginį taip, kad jis nuskaitytų temperatūrą iš DS18B20 įėjimo, ir pasirinkite tinkamą skiriamąją gebą ar atrankos intervalą, kaip palaiko valdiklis. Patikrinkite rodmenis priimančiojo sąsajoje ir po pastatymo palikite trumpą stabilizavimo laikotarpį, kad užtikrintumėte tikslų matavimą.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, venkite kabelio jungties ar zondo antgalio tiesioginio panardinimo į atvirą vandenį, nebent priimančiojo įrenginio dokumentacijoje nurodomas tinkamumas panardinimui. Nutieskite kabelį toliau nuo stiprių šilumos šaltinių ar judančių dalių ir pritvirtinkite, kad išvengtumėte mechaninio įtempimo. Naudojant lauke arba drėgnoje aplinkoje, pasirūpinkite papildoma apsauga (pavyzdžiui, apsaugine mova ar vamzdžiu) kabelio įėjimo vietose. Kalibruokite ir patikrinkite rodmenis priimančioje sistemoje, kai reikalingas tikslus temperatūros valdymas.
