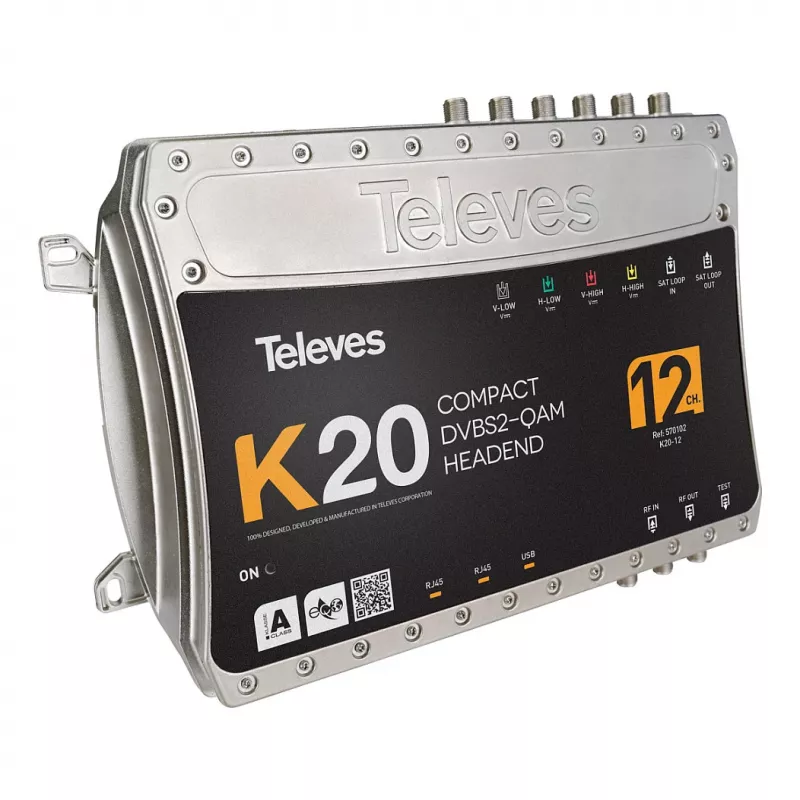

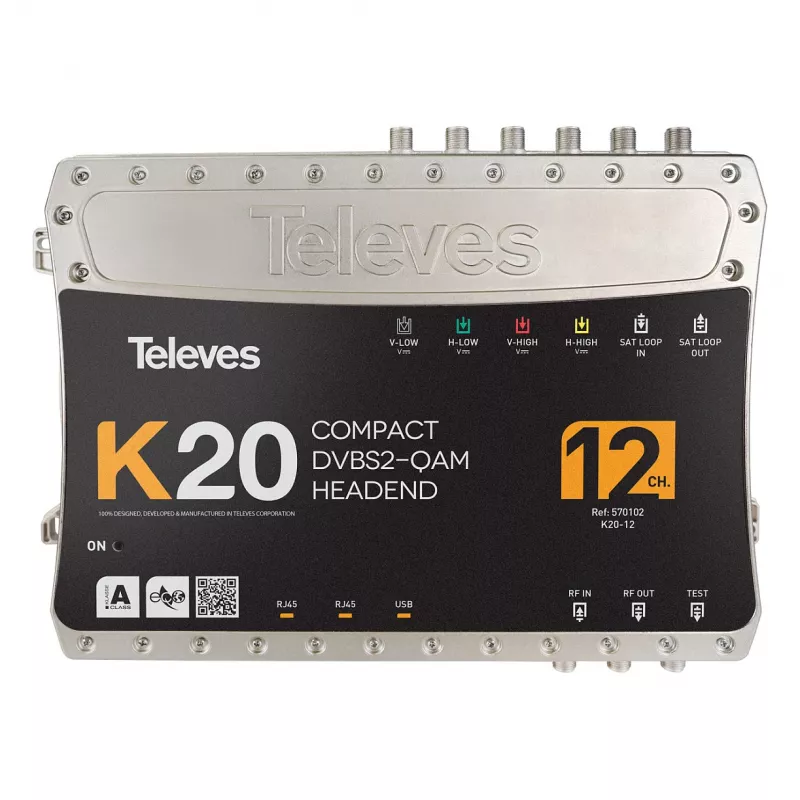

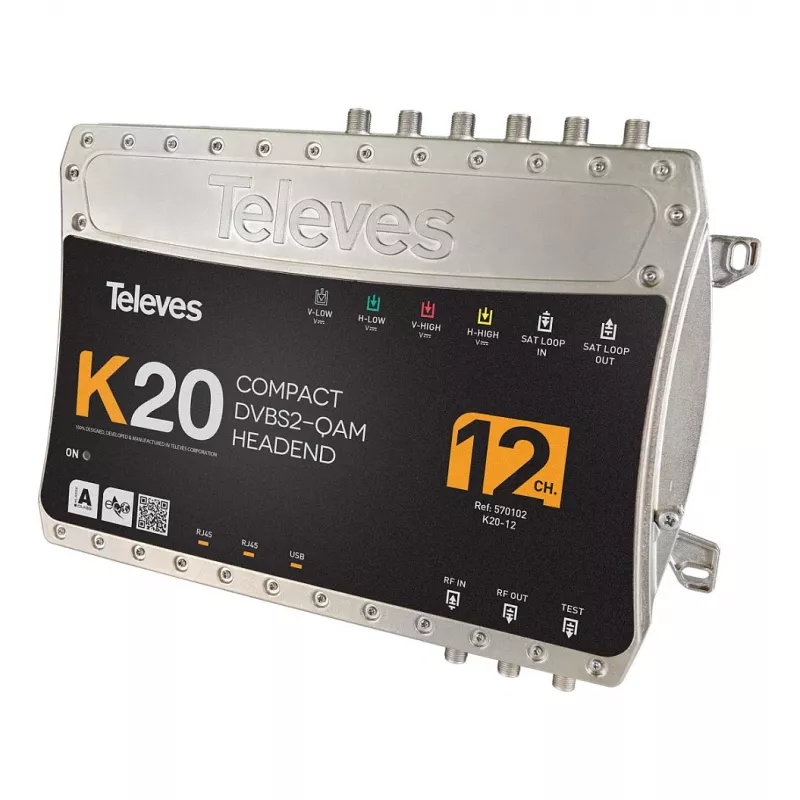

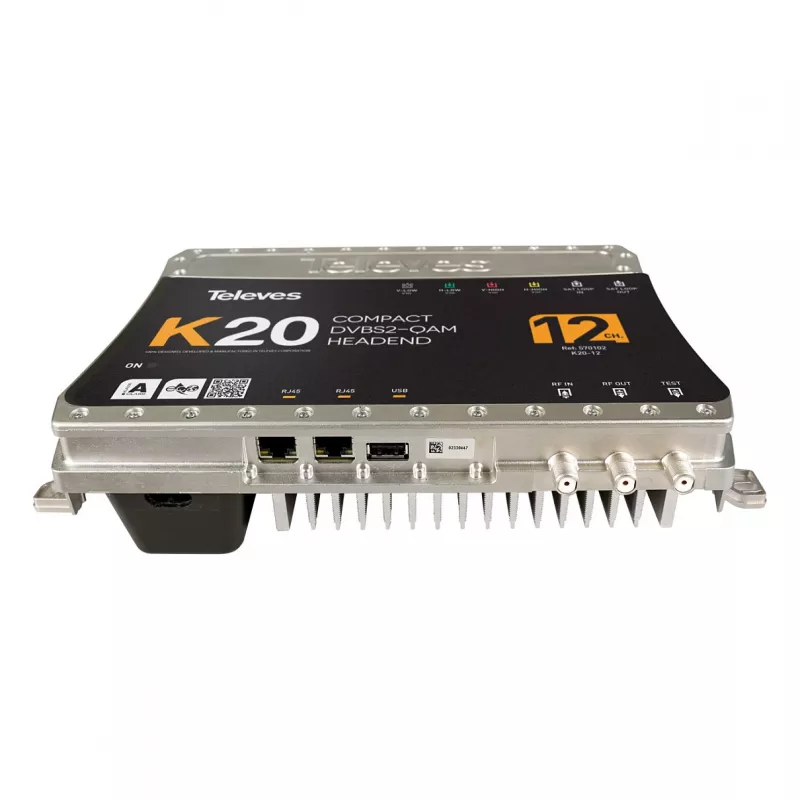

Televes K20-12 Compact Headend 12 Transponder DVB-S2 to QAM

Pateikti keliolika DVB-S2 palydovinių transponderių į QAM kabelinį tinklą paprastai reikalauja stovo su brangia ir daug energijos vartojančia įranga. „Televes K20-12 Compact Headend“ sutalpina visą šią grandinę į vieną 1U aukščio įrenginį. Jis priima iki 12 palydovinių transponderių, apdoroja juos ir permoduliuoja į DVB-C (QAM) signalą, skirtą platinti per koaksialinį kabelį. Tai pilnas profesionalus galvutės sprendimas viešbučiams, ligoninėms, universitetų miesteliams ir kitiems daugiabučiams, kuriems reikia platinti palydovinę televiziją neįrengiant atskiro imtuvo kiekvienam televizoriui.

Kam jis skirtas

Šis galvutės įrenginys sukurtas sistemų integratoriams, montuotojams ir pastatų valdytojams, kuriems reikia platinti palydovinius kanalus per esamą kabelinės televizijos infrastruktūrą. Jis idealiai tinka viešbučių, daugiabučių, biurų kompleksų ir kitų objektų, kur reikalingas centralizuotas TV platinimas, poreikiams. K20-12 pakeičia poreikį naudoti kelis vartotojiškus palydovinius imtuvus ir supaprastina mokamų bei laisvai prieinamų kanalų platinimą.

Pagrindinės savybės

• 12 DVB-S/S2 palydovinių imtuvų, dažnių diapazonas 950-2150 MHz
• 12 QAM moduliatorių (DVB-C), išėjimo dažnis nuo 47 iki 862 MHz
• Palaikoma 16, 32, 64, 128 ir 256 QAM moduliacija
• 12 Common Interface (CI) lizdų sąlyginės prieigos moduliams (CAM), skirtiems mokamų kanalų dešifravimui
• PID filtravimas ir peržiūrėjimas, taip pat paslaugų multipleksavimas efektyviam pralaidumo naudojimui
• Web UI, SNMP ir USB valdymo sąsajos, skirtos lengvai konfigūracijai ir stebėjimui
• LNB maitinimas su 13V/18V, 22kHz ir DiSEqC 1.0

Specifikacijos

• Įvesties signalo tipas: DVB-S/S2
• DVB-S/S2 imtuvų skaičius: 12
• Įvesties dažnių diapazonas (palydovinis IF): 950 - 2150 MHz
• Išvesties signalo tipas: DVB-C (QAM)
• QAM moduliatorių skaičius: 12
• Išvesties dažnių diapazonas (QAM): 47 - 862 MHz
• Išvesties moduliacija: 16, 32, 64, 128, 256 QAM
• Išvesties simbolių sparta: 1 - 7 MSymbols/s
• Išvesties lygis: 90 dBµV (reguliuojamas)
• MER (moduliacijos klaidų santykis): >40 dB
• Common Interface (CI) lizdai: 12
• LNB maitinimas: 13V/18V, 22kHz, DiSEqC 1.0
• Valdymo sąsaja: Web UI, SNMP, USB
• PID filtravimas ir peržiūrėjimas: Taip
• Paslaugų multipleksavimas: Taip
• Maitinimas: 100-240 VAC, 50/60 Hz
• Energijos suvartojimas: < 60 W
• Darbinė temperatūra: 0 iki +45 °C

Patarimai

Norėdami maksimaliai padidinti K20-12 efektyvumą, įsitikinkite, kad palydovinė antena yra tinkamai nukreipta, o LNB suderinamas su DiSEqC 1.0 komandomis. Naudokite internetinę sąsają signalo kokybei stebėti ir išvesties lygiams reguliuoti pagal jūsų kabelinio platinimo tinklo reikalavimus. Mokamiems kanalams įdiekite atitinkamus CAM modulius į CI lizdus ir patikrinkite, ar paslaugų ID yra teisingai susieti.
