Televes EK1672plus-T bendraašis įžeminimo kabelis 500m ritė 75 Ohm

Signalo praradimas ir trikdžiai ilgose kabelio atkarpose gali sugadinti net geriausiai įrengtą antenos ar palydovinę sistemą. Televes EK1672plus-T koaksialinis įžeminimo kabelis pašalina šias silpnąsias vietas dėl vientiso vario šerdies, dvigubo ekranavimo ir patvarios, lauko sąlygoms pritaikytos išorinės izoliacijos – užtikrina švarų, stabilų RF signalo perdavimą visame 5–2400 MHz dažnių diapazone.

Kam jis skirtas

Profesionaliems montuotojams ir sistemų integratoriams, kuriems reikia patikimo, aukštos kokybės įžeminimo kabelio antžeminei televizijai, palydoviniams ir plačiajuosčio ryšio tinklams. Jis puikiai tinka tiek dideliems gyvenamiesiems projektams, tiek komerciniams pastatams, tiek bet kokiai lauko ar požeminei instaliacijai, kur drėgmė, UV spinduliai ir mechaninis įtempis yra kasdienybė.

Pagrindinės savybės

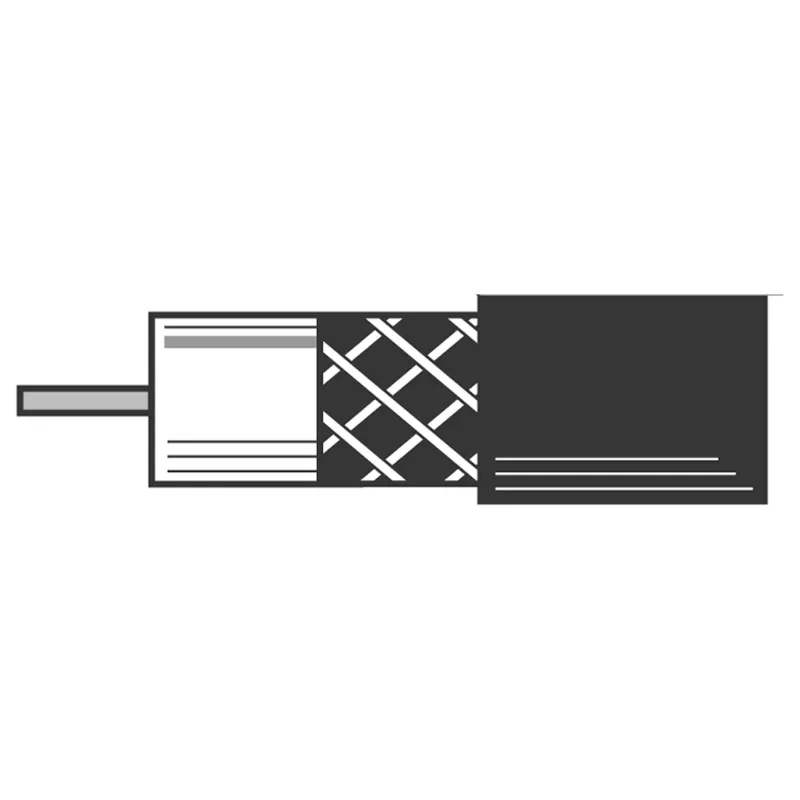

• Vientisa vario vidinė šerdis (1,63 mm) užtikrina puikų laidumą ir mažą nuolatinės srovės varžą.
• Fiziškai putplasčio polietileno dielektrikas užtikrina pastovią 75 omų varžą ir mažą slopinimą.
• Dvigubas ekranavimas: Al-PET-Al folija ir skarduoto vario pynė su 77% padengimu, užtikrinanti >100 dB ekranavimo efektyvumą (A+ klasė).
• UV spinduliams atsparus polietileno išorinis apvalkalas atlaiko atšiaurias lauko sąlygas ir tiesioginį įkasimą į žemę.
• Tiekiamas ant 500 m medinės ritės, kad būtų lengva išvynioti ir laikyti.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +70°C.

Specifikacijos

• Varža: 75 omų
• Vidinė šerdis: vientisa varinė, 1,63 mm skersmens
• Dielektrikas: fiziškai putplasčio polietileno, 7,2 mm skersmens
• Ekranavimas: Al-PET-Al folija + skarduoto vario pynė (77% padengimas)
• Išorinis apvalkalas: polietilenas, 10,3 mm skersmens
• Slopinimas: 16,0 dB/100m @ 862 MHz, 27,0 dB/100m @ 2150 MHz
• Atsispindėjimo nuostoliai: >25 dB (5–2400 MHz)
• Signalo sklidimo greitis: 85%
• Talpa: 52 pF/m
• Ekranavimo efektyvumas: >100 dB (A+ klasė)
• Darbinė temperatūra: -25°C iki +70°C
• Atsparumas UV spinduliams: taip
• Ilgis: 500 m
• Pakuotė: medinė ritė

Patarimai

Norėdami pasiekti geriausių rezultatų, venkite staigių lenkimų, mažesnių nei minimalus lenkimo spindulys, ir naudokite tinkamus, lauko sąlygoms pritaikytus, orui atsparius jungtis. Jei kabelį įkasate į žemę, įdėkite jį į apsauginį vamzdį, jei ateityje prireiktų jį pakeisti, ir visada palikite nedidelę atsargos kilpą kiekviename gale, kad būtų kompensuojamas šiluminis plėtimasis.
