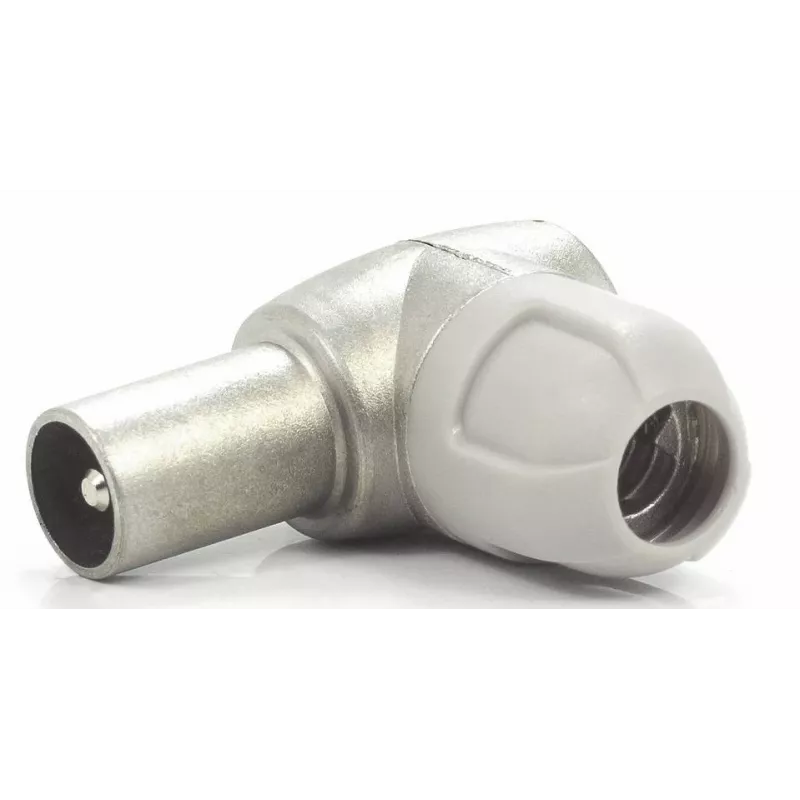

Televes 4130 kampinis IEC vyriškas koaksialinis jungtis TV antenos kabeliui

Kampinis IEC vyriškas koaksialinis jungtis, sukurtas patikimam signalo perdavimui TV ir radijo įrenginiuose. Jo 90 laipsnių konstrukcija leidžia tvarkingai nutiesti kabelį ankštose erdvėse už prie sienos montuojamų televizorių arba perpildytose skirstymo dėžutėse. Jungtis užtikrina saugų, mažų nuostolių ryšį dėl prisukamo vidinio laidininko ir užspaudžiamo išorinio laidininko, išlaikydamas signalo vientisumą plačiame dažnių diapazone.

Privalumai

Televes 4130 jungtis sujungia tvirtą konstrukciją su lengvu montavimu. Nikeliuotas žalvarinis korpusas atsparus korozijai ir užtikrina puikų ekranavimą nuo elektromagnetinių trukdžių. Kampinė forma sumažina kabelio įtempimą ir leidžia montuoti lygiai su paviršiumi ankštose vietose, o prisukamas centrinis kontaktas garantuoja stabilią jungtį, atlaikančią vibraciją ir dažną naudojimą. Esant mažesniems nei 0,5 dB įterpimo nuostoliams ir didesniam nei 18 dB grįžimo nuostoliui, išlaikoma signalo kokybė aiškiam vaizdui ir garsui.

Tinka

• Koaksialinių kabelių prijungimui prie televizorių, priedėlių ir FM imtuvų su IEC lizdais.
• Antžeminėms (DVB-T), kabelinės (DVB-C) ir FM radijo antenų sistemoms.
• Įrengimams, kur erdvė ribota, pvz., už prie sienos montuojamų ekranų arba struktūrinių laidų spintose.
• Koaksialiniams kabeliams, kurių skersmuo nuo 5 iki 7 mm, dažnai naudojamiems gyvenamosiose ir komercinėse patalpose.

Pagrindinės specifikacijos

• Jungties tipas: IEC vyriškas (TV kištukas), kampinis 90 laipsnių.
• Varža: 75 omų, atitinka IEC 60169-2.
• Dažnių diapazonas: 5–2400 MHz, apima TV ir palydovinio IF juostas.
• Įterpimo nuostoliai: < 0,5 dB; grįžimo nuostoliai: > 18 dB.
• Korpuso medžiaga: nikeliuotas žalvaris; izoliatorius: plastikas.

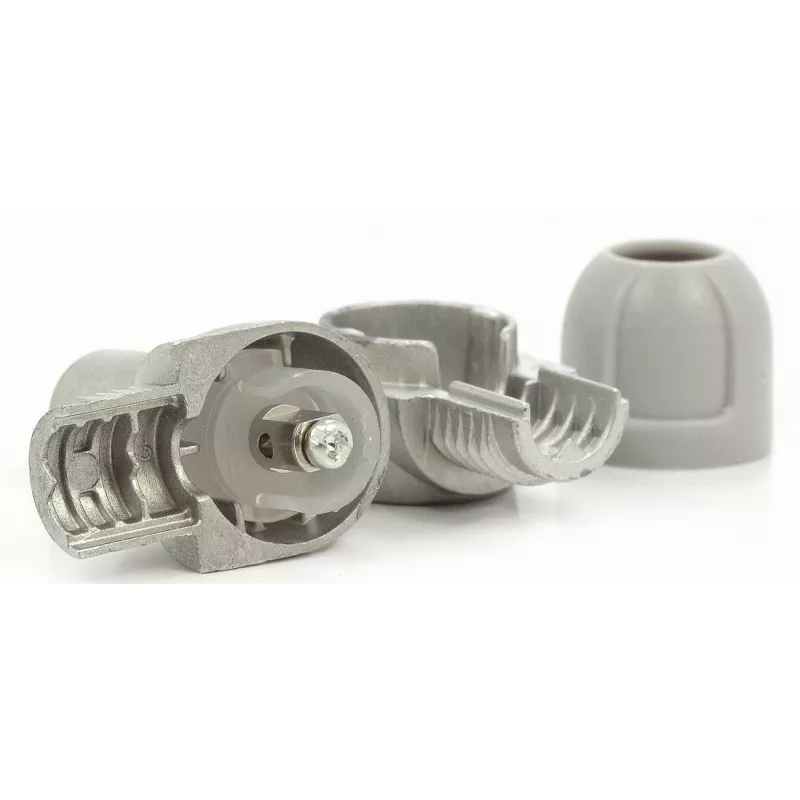

• Vidinis laidininkas: prisukamas; išorinis laidininkas: užspaudžiamas/prisukamas.
• Darbinė temperatūra: nuo -5°C iki +60°C.
• Spalva: sidabrinė/juoda.

Rekomendacijos

Geriausiems rezultatams nuimkite koaksialinio kabelio izoliaciją iki rekomenduojamų matmenų ir įsitikinkite, kad pynė tolygiai atlenkta prieš užveržiant užspaudimą. Jei yra, naudokite dinamometrinį raktą, kad neperveržtumėte prisukamo centrinio kontakto. Šis jungtis idealiai tinka profesionalams ir „pasidaryk pats“ entuziastams, ieškantiems patvaraus, aukštos kokybės sprendimo kampiniams sujungimams.
