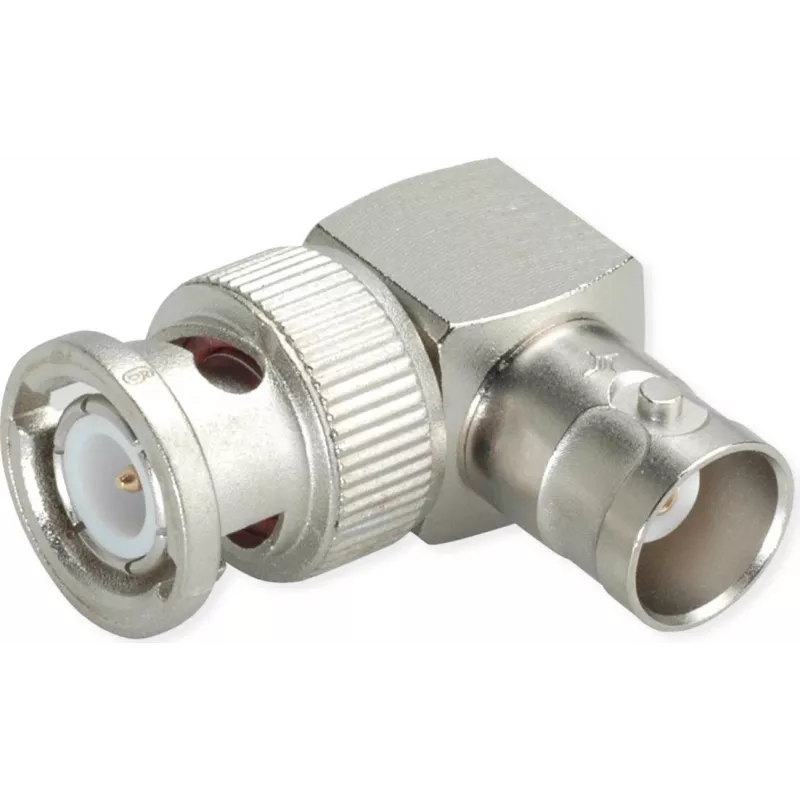

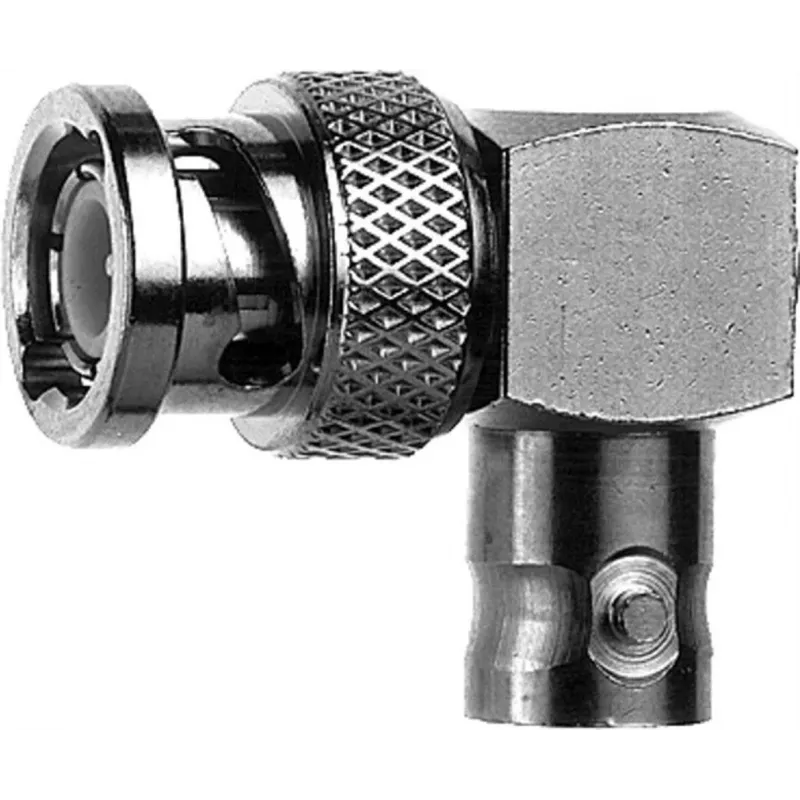

Telegärtner BNC adapteris BNC kištukas į BNC lizdą J01004A0617

RF jungtims, kurioms reikia tikslumo ir ilgaamžiškumo, „Telegärtner“ BNC adapteris J01004A0617 užtikrina tiesioginį perėjimą nuo BNC kištuko prie BNC lizdo. Skirtingai nuo bendrų adapterių, kurie kenkia signalo vientisumui, šis komponentas išlaiko stabilią 50 Ω varžą nuo DC iki 4 GHz, todėl yra patikimas pasirinkimas laboratorijose, transliacijose ir bandymų aplinkose.

Pagrindiniai privalumai

• 50 Ω varža su VSWR ≤ 1,25 iki 4 GHz, užtikrinanti minimalų signalo atspindį
• Auksu padengtas CuBe2 centrinis kontaktas ir nikeliuotas žalvarinis korpusas ilgalaikiam veikimui
• PTFE izoliatorius užtikrina mažus nuostolius ir didelę izoliacijos varžą (≥ 5 GΩ)
• Skirta ≥ 500 sujungimo ciklų, tinka dažnam perjungimui
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +85 °C

Kasdienis naudojimas

Šis adapteris idealiai tinka prailginti arba konvertuoti BNC jungtis RF bandymų sistemose, vaizdo komutavimo ir antenų sistemose. Kompaktiškas tiesus korpusas lengvai telpa ankštose vietose, o tvirta konstrukcija atlaiko pakartotinį naudojimą. Maža kontaktų varža (centrinio ≤ 1,5 mΩ, išorinio ≤ 1 mΩ) užtikrina nuoseklų veikimą laikui bėgant.

Visos specifikacijos

• 1 jungtis: BNC kištukas (vyriškas)
• 2 jungtis: BNC lizdas (moteriškas)
• Korpuso tipas: Tiesus
• Varža: 50 Ω
• Dažnių diapazonas: DC iki 4 GHz
• VSWR: ≤ 1,25 (DC iki 4 GHz)
• Dielektrinė atsparumo įtampa: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimo ciklai: ≥ 500
• Centrinio kontakto medžiaga: CuBe2, auksuota
• Korpuso medžiaga: CuZn39Pb3, nikeliuota
• Izoliatoriaus medžiaga: PTFE
• Atitinka RoHS: Taip

Galutinė pastaba

„Telegärtner“ precizinis inžinerinis sprendimas užtikrina, kad šis adapteris atitinka profesionalių RF programų reikalavimus, kiekvieną kartą užtikrindamas saugų ir mažų nuostolių ryšį.
