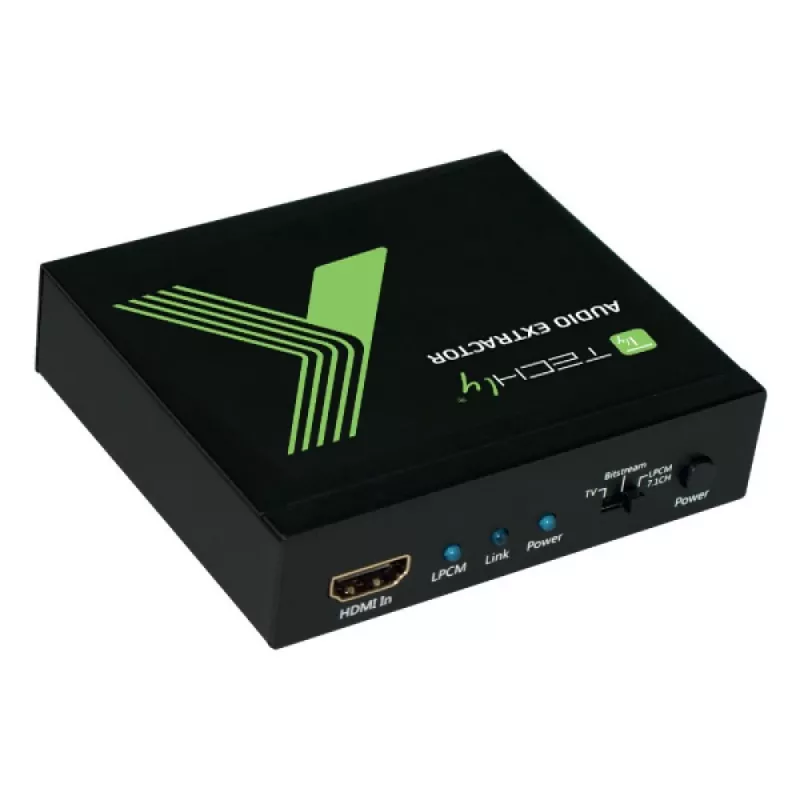

Techly garso ištraukiklis 7.1 LPCM HDMI 4K UHD 3D IDATA HDMI-EA74K

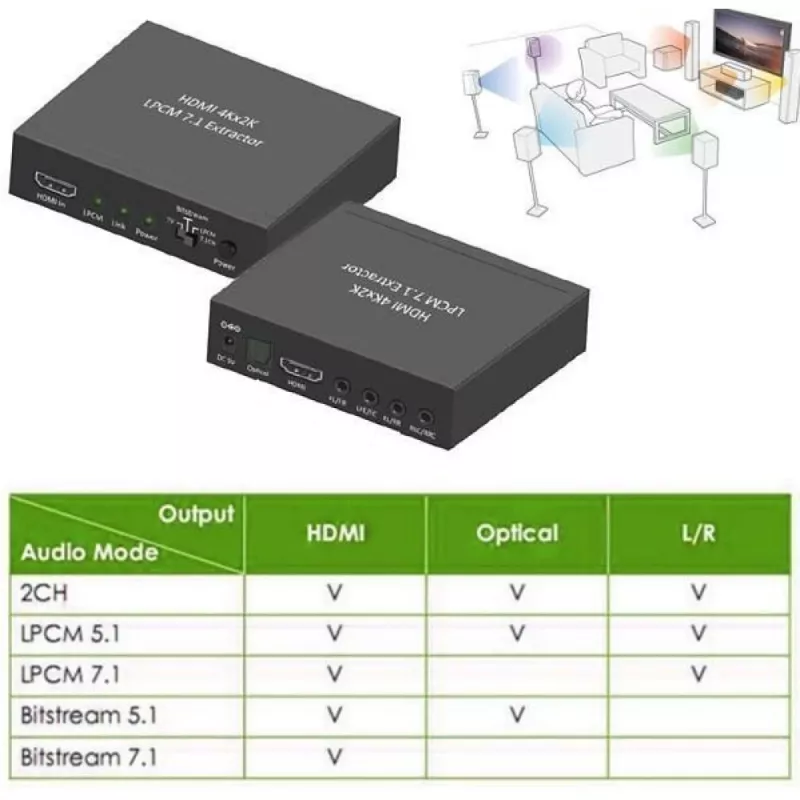

„TECHLY (IDATA) HDMI-EA74K“ garso ištraukiklis paima daugiakanalį garsą iš HDMI šaltinio ir perduoda jį optiniu (S/PDIF) arba keturiais 3,5 mm analoginiais išėjimais, tuo pačiu perduodamas HDMI vaizdą į ekraną. Kompaktiškas įrenginys palaiko iki 4K×2K vaizdą, 3D ir aukštos raiškos garso formatus, todėl tinka namų kino ir AV instaliacijoms, kuriose reikia atskiro garso maršruto iš HDMI srauto.

Privalumai

Ištraukiklis palaiko HDMI garso atrankos dažnį iki 192 kHz ir S/PDIF optinį garsą iki 192 kHz, gali perduoti LPCM 2/5.1/7.1 bei įvairius suglaudintus ir be nuostolių bitų srautų formatus („Dolby Digital“, DTS, „Dolby TrueHD“, „DTS-HD Master Audio“). Jis leidžia perduoti 4K×2K raišką ir 3D vaizdą, atitinka HDMI, HDCP 1.2 ir DVI 1.0 standartus, palaiko didelės bitų spartos (HBR) HDMI garsą ir apima EDID valdymą tarp LPCM 7.1, TV EDID ir garso bitų srauto parinkčių. Įrenginys yra kompaktiškas (95 × 82 × 23 mm), maitinamas pridedamu 5 V 2 A adapteriu, sertifikuotas pagal EC, FCC ir WEEE reikalavimus.

Tinka

• Namų kino sistemoms, kurioms reikia atskiro daugiakanalio garso išėjimo
• HDMI vaizdo prijungimui prie televizoriaus ar projektoriaus, tuo pačiu siunčiant garsą į AV imtuvą ar išorinius garsiakalbius
• Konfigūracijoms, kurioms reikia 7.1 LPCM ar bitų srautų formatų iš HDMI šaltinio
• Instaliacijoms, kuriose reikalingi optiniai S/PDIF arba keli analoginiai išėjimai

Pagrindinės specifikacijos

• Vaizdo pralaidumas: 300 MHz / 9 Gbps
• Įėjimai: 1 × HDMI

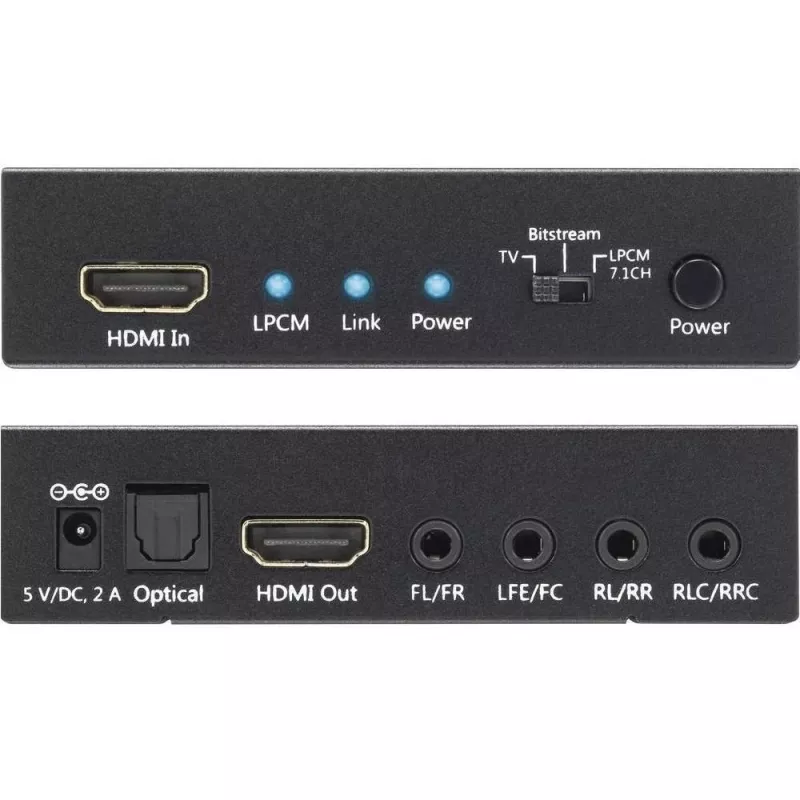

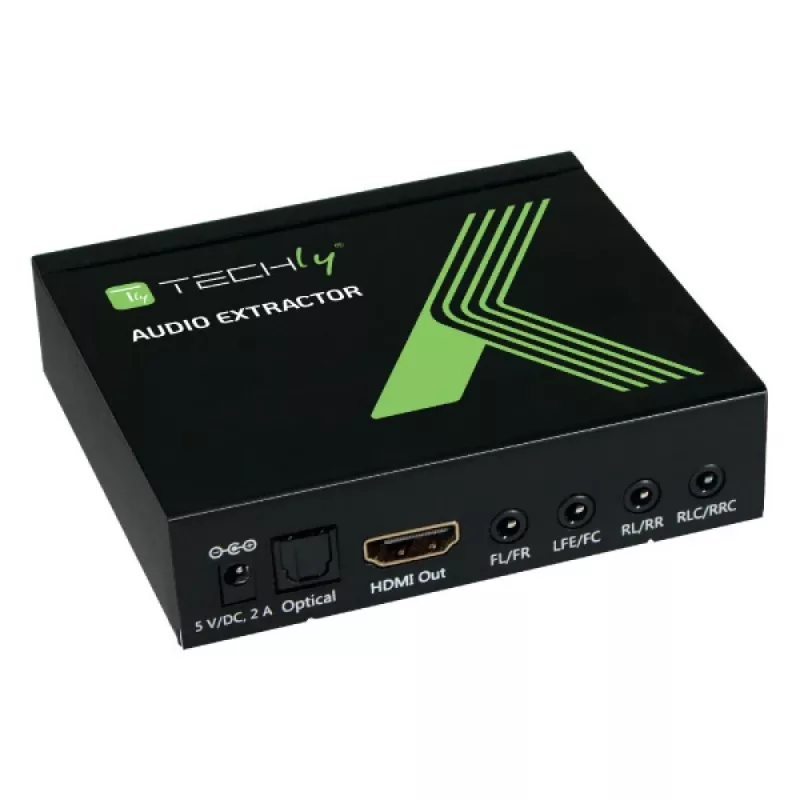

• Išėjimai: 1 × HDMI, 1 × optinis (S/PDIF), 4 × 3,5 mm lizdai (analoginis daugiakanalis)
• Palaikomas vaizdas: iki 4K×2K ir 3D; atitinka HDMI/HDCP 1.2/DVI 1.0
• HDMI garso atrankos dažnis: iki 192 kHz
• Optinis (S/PDIF) atrankos dažnis: iki 192 kHz
• Garso formatai: LPCM 2/5.1/7.1, „Dolby Digital“, DTS, „Dolby Digital Plus“, „Dolby TrueHD“, „DTS-HD Master Audio“
• Analoginis garsas: 7.1 CH per keturis 3,5 mm išėjimus
• Maitinimas: 5 V, 2 A (pridedamas)

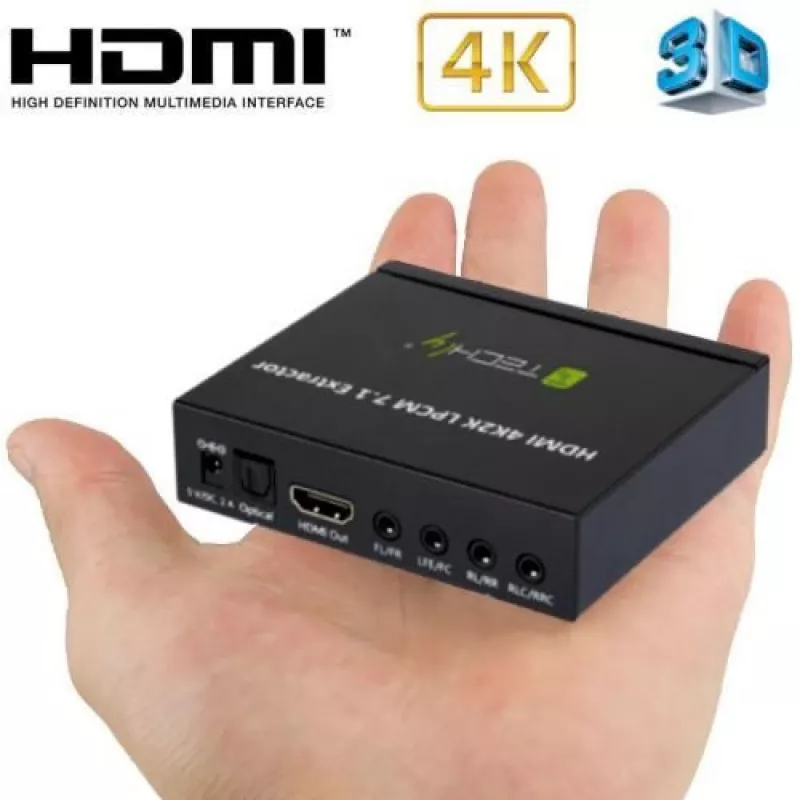

• Matmenys (P×G×A): 95 × 82 × 23 mm
• Darbinė temperatūra: nuo 0 °C iki 40 °C; laikymo: nuo -20 °C iki 60 °C
• Sertifikatai: CE, FCC, WEEE

Kaip naudoti

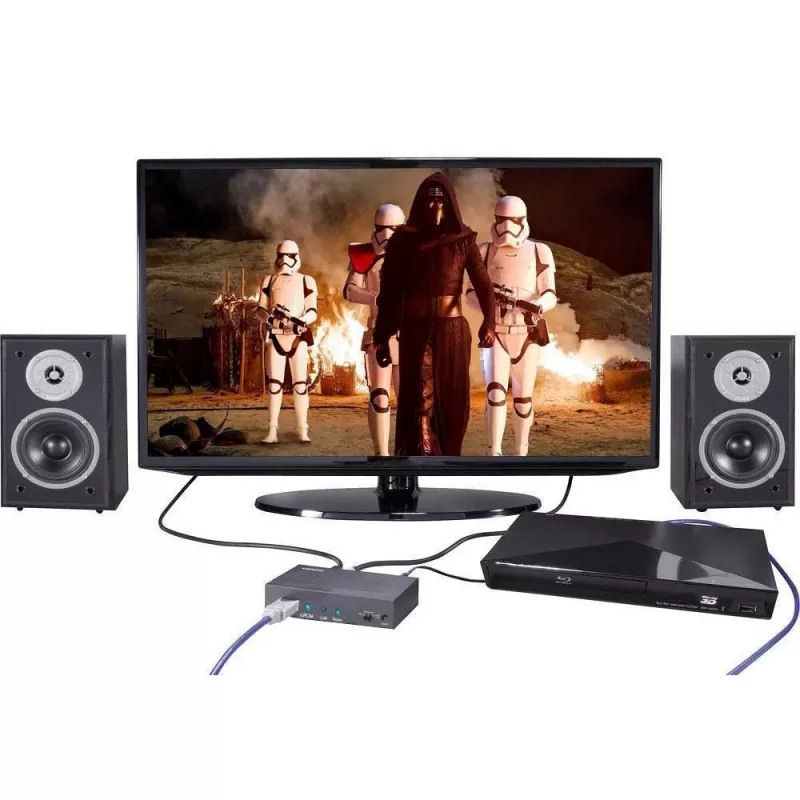

Prijunkite HDMI šaltinį („Blu-ray“ grotuvą, žaidimų konsolę, priedėlį) prie ištraukiklio HDMI įėjimo, tada prijunkite ištraukiklio HDMI išėjimą prie televizoriaus ar projektoriaus. Daugiakanaliam garsui prijunkite AV imtuvą ar garsiakalbių sistemą prie optinio išėjimo arba prie keturių 3,5 mm analoginių išėjimų pagal savo garsiakalbių konfigūraciją. Maitinkite įrenginį pridedamu 5 V/2 A adapteriu. Naudokite suderinamus HDMI kabelius (rekomenduojamas ilgis iki 15 m esant 1080p 8 bitų; iki 10 m esant 1080p 12 bitų) ir, jei reikia, sukonfigūruokite šaltinio įrenginio garso išvestį bei EDID nustatymus.

Rekomendacijos

Patikimam veikimui naudokite aukštos kokybės HDMI kabelius, įsitikinkite, kad šaltinio įrenginys nustatytas išvesties formatui, kurį palaiko jūsų garso sistema (LPCM 7.1 ar tinkamą bitų srautą), ir, jei susiduriate su nesuderinamais garso formatais, pasinaudokite įrenginio EDID parinktimis. Užtikrinkite tinkamą ventiliaciją ir eksploatuokite nurodytame temperatūrų diapazone.
