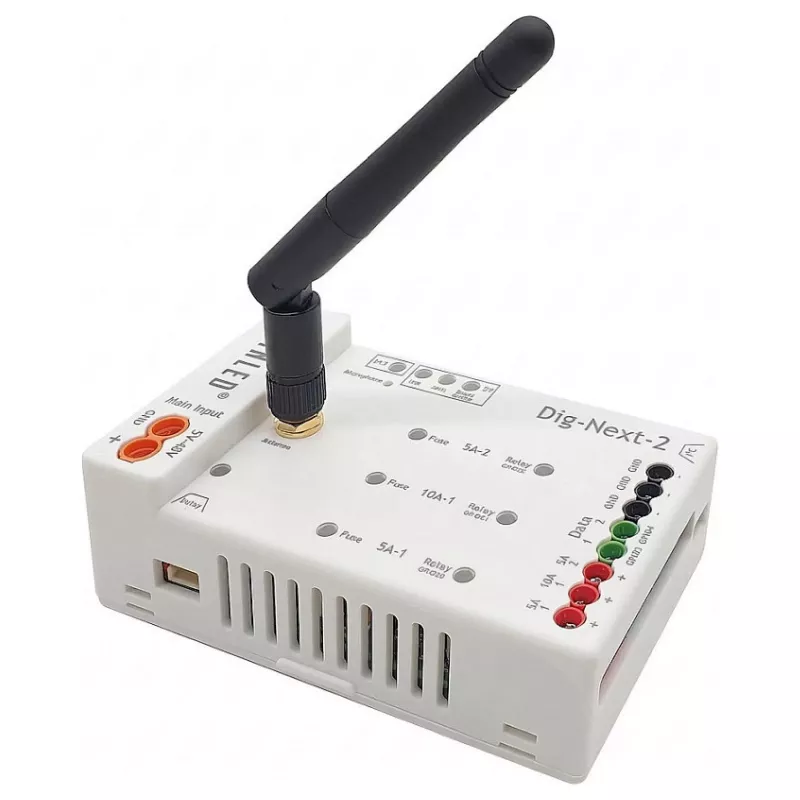

SYNERGY21 Synergy 21 LED QuinLED Dig-Next-2 Adresuojamas LED valdiklis ESP32 Wi-Fi

SYNERGY21 Synergy 21 LED QuinLED Dig-Next-2 yra aukštos kokybės adresuojamas LED valdiklis, valdomas ESP32 mikrovaldikliu. Sukurtas pažengusiems LED apšvietimo projektams, jis siūlo sklandų Wi-Fi ryšį ir palaiko populiarias programinės įrangos versijas, tokias kaip WLED ir ESPHome. Su dviem nepriklausomomis duomenų linijomis ir integruotu lygio keitikliu šis valdiklis užtikrina sklandžias animacijas ir patikimą darbą su įvairiais adresuojamais LED.

Privalumai

• Dviejų kanalų išvestis nepriklausomoms LED juostoms
• Integruotas 74AHCT125 lygio keitiklis 5V signalo suderinamumui
• Atvirkštinio poliškumo apsauga ir saugikliai saugiam darbui
• Atnaujinimai per orą (OTA) lengviems programinės įrangos atnaujinimams
• Realaus laiko efektai ir segmentų valdymas per žiniatinklio sąsają ar mobiliąją programėlę

Tinka

• Išmaniojo namo apšvietimo įrengimams
• Architektūriniam akcentiniam apšvietimui
• „Pasidaryk pats“ LED projektams ir mėgėjų konstrukcijoms
• Komerciniam vitrininiam apšvietimui

Pagrindinės specifikacijos

• Valdiklio tipas: Adresuojamas LED valdiklis
• Mikrovaldiklis: ESP32
• Ryšys: Wi-Fi (2,4 GHz)
• Programinės įrangos suderinamumas: WLED, ESPHome
• Įėjimo įtampa: 5-24V DC
• Išvesties kanalai: 2 nepriklausomos duomenų linijos
• Maksimali išvesties srovė (bendra): 15A
• Lygio keitiklis: Integruotas 74AHCT125 (3,3V į 5V)
• LED suderinamumas: WS2812B, SK6812, APA102 ir kt.
• Apsaugos funkcijos: Atvirkštinio poliškumo apsauga, saugikliai, TVS diodai
• Maitinimo įėjimo jungtis: Gnybtų blokas (iki 12AWG)
• LED išvesties jungtis: Gnybtų blokai (iki 12AWG)
• Valdymo sąsaja: Žiniatinklio sąsaja, mobilioji programėlė (per WLED/ESPHome)
• Specialios funkcijos: Atnaujinimai per orą (OTA), realaus laiko efektai, segmentų valdymas
• Montavimo galimybės: Skirta integracijai į korpusą/DIN bėgį
• Darbinė temperatūra: -20°C iki +50°C
• Energijos suvartojimas (tik valdiklis): <1W
• Duomenų išvesties greitis: Didelis greitis sklandžioms animacijoms

Rekomendacijos

Siekiant optimalaus veikimo, naudokite kokybišką 5-24V DC maitinimo šaltinį, galintį tiekti reikiamą srovę jūsų LED juostoms. Užtikrinkite tinkamą šilumos išsklaidymą, jei montuojate uždaroje erdvėje. Suderinamas su daugybe adresuojamų LED; išsamius nustatymo vadovus rasite WLED projekte.
