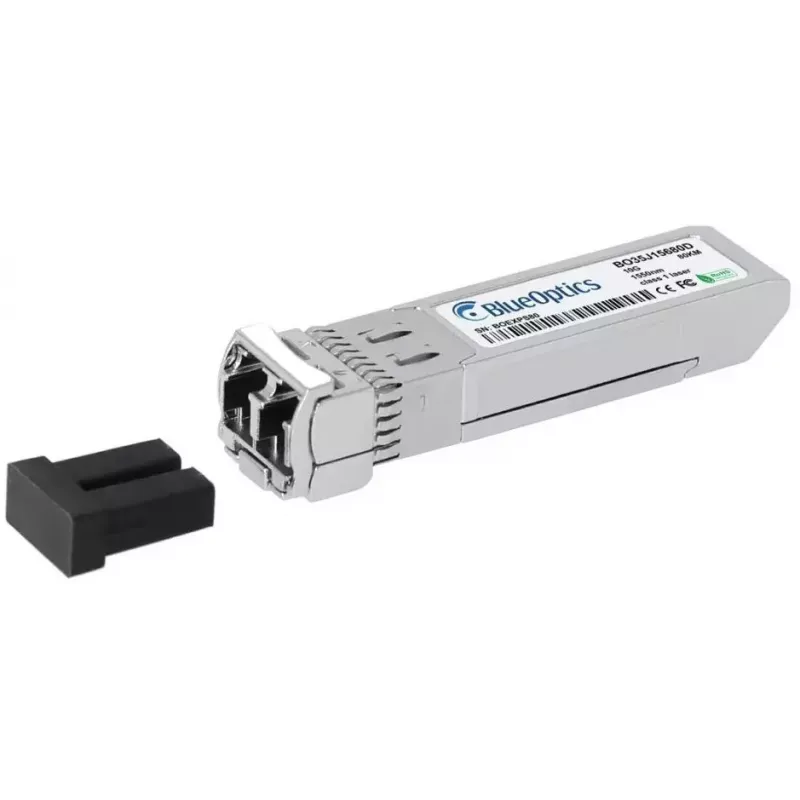

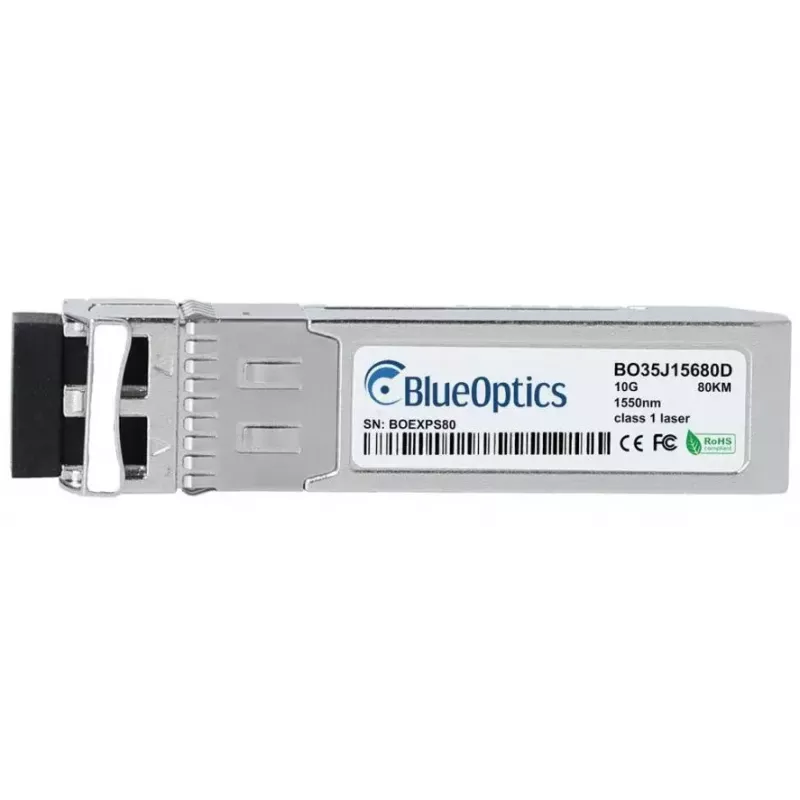

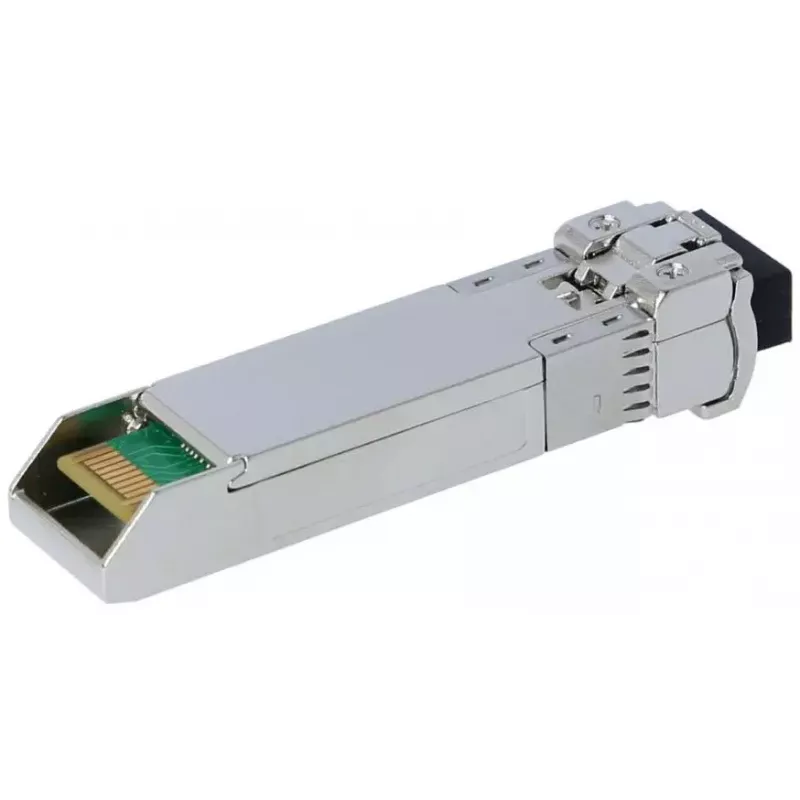

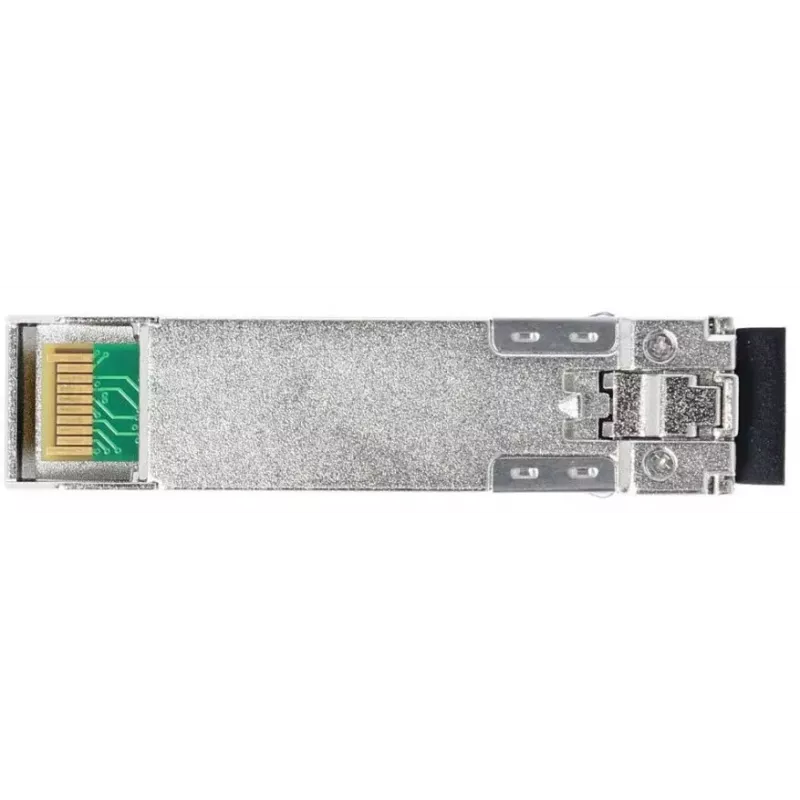

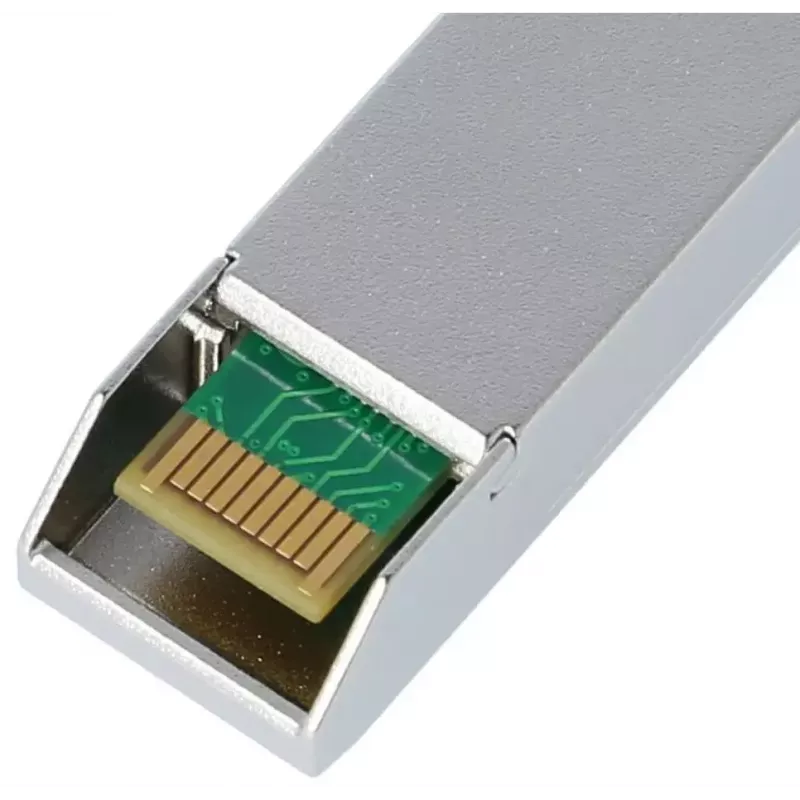

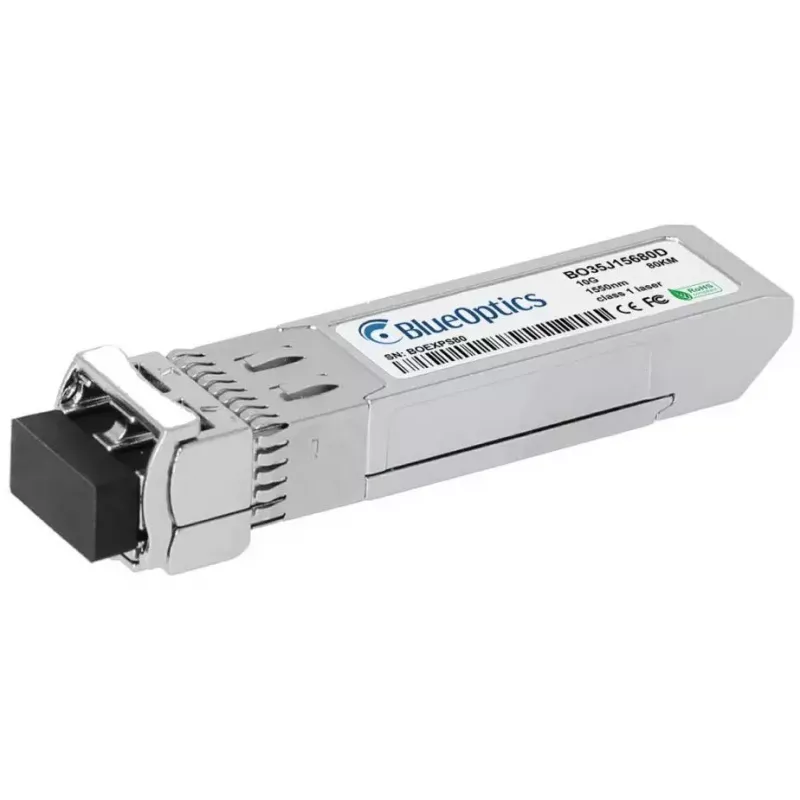

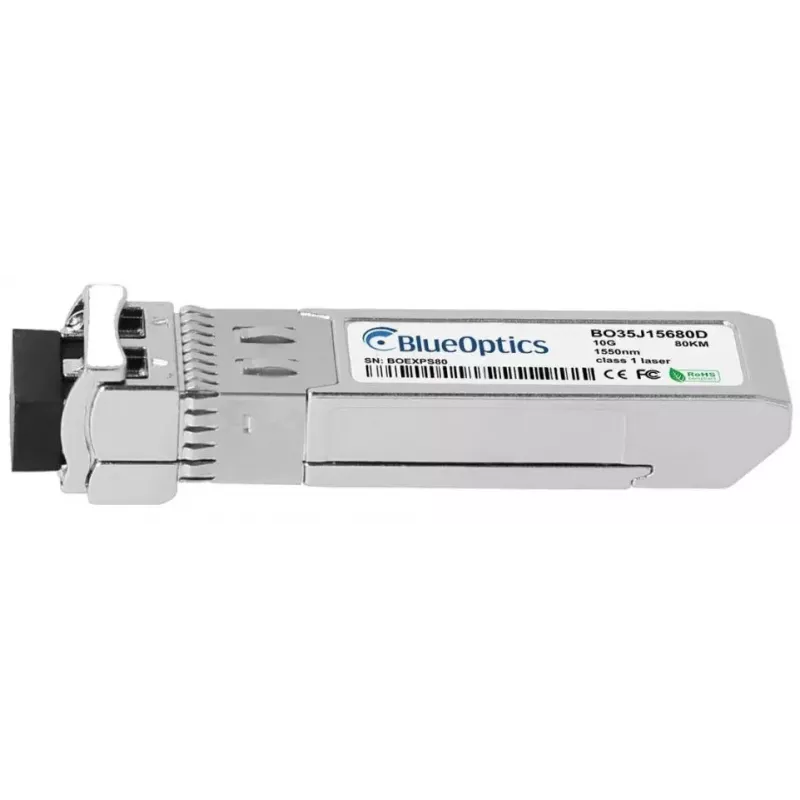

Šviesolaidžio siųstuvo-imtuvo modulis BlueOptics 3HE09329AA-BO SFP+ 80000 m

„BlueOptics 3HE09329AA-BO SFP+ 80000 m“ yra šviesolaidžio siųstuvo-imtuvo modulis, sukurtas 10 Gbps duomenų perdavimui vienmodžiu šviesolaidžiu. Įdėtas į aliuminio korpusą ir sveriantis 20 g, šis SFP+ modulis įgyvendina 10GBASE-ZR optinę sąsają su LC dvipusiu lizdu ir veikia 1550 nm bangos ilgiu tiek siųstuvui, tiek imtuvui. Jis palaiko tolimojo nuotolio jungtis iki 80 kilometrų ir atitinka MSA reikalavimus atitinkančią formos faktorių bei elektrines specifikacijas, tinkamas naudoti įrangoje, priimančioje SFP+ siųstuvus-imtuvus.

Privalumai

Modulis siūlo tolimojo nuotolio 10 Gbps ryšį su kompaktišku SFP+ formos faktoriumi ir aliuminio korpusu, kuris užtikrina mechaninę apsaugą ir šilumos išsklaidymą. Suderinamumas su standartiniais LC dvipusiais vienmodžiais kabeliais ir atitikimas MSA elektrinėms bei mechaninėms specifikacijoms supaprastina integravimą į platų tinklo įrenginių asortimentą. Siųstuvas-imtuvas taip pat palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM), skirtą realiu laiku pranešti apie maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, kai priimančioji aparatinė įranga palaiko šias funkcijas.

Tinka

• Tolimojo nuotolio 10 Gbps eterneto jungtims vienmodžiu šviesolaidžiu
• Jungtims tarp branduolinių komutatorių, maršrutizatorių ir transporto įrangos
• Šviesolaidžio jungtims duomenų centro tarpvietiniam ryšiui ir miestelio magistralėms
• Programoms, kurioms reikalinga DDM/DOM nuotolinei stebėsenai ir diagnostikai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+ (10GBASE-ZR)
• Bangos ilgis: 1550 nm (Tx/Rx)
• Maksimalus perdavimo atstumas: iki 80 000 m (80 km) vienmodžiu šviesolaidžiu

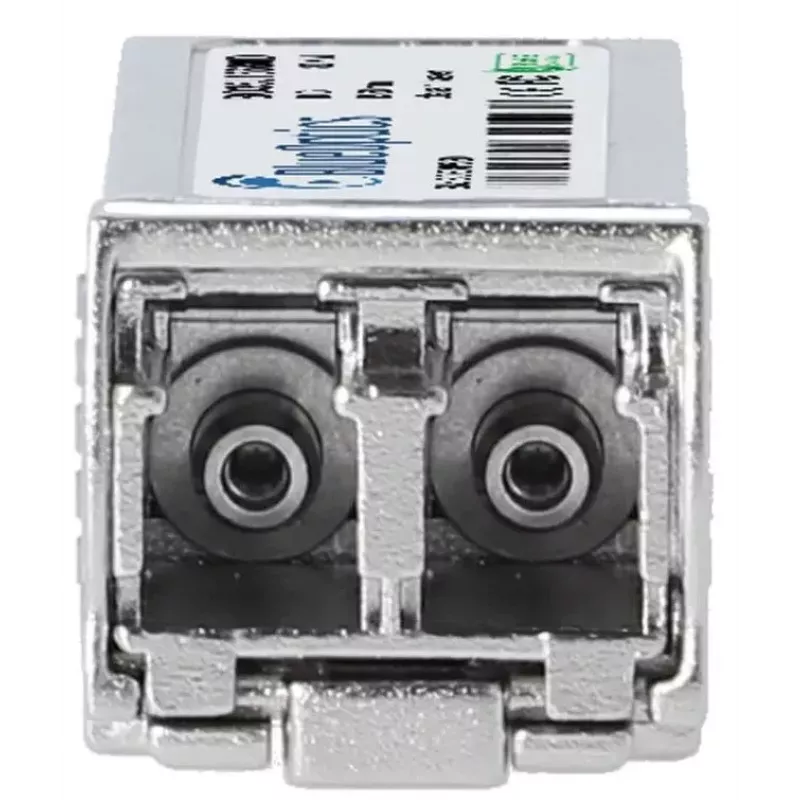

• Jungtis: LC dvipusis
• Korpuso medžiaga: aliuminis
• Svoris: 0,02 kg
• Palaikomi protokolai: 10 Gigabit Ethernet, Fibre Channel over Ethernet, SDH/SONET suderinami duomenų perdavimo spartos
• Skaitmeninė diagnostika: DDM/DOM galimas (jei palaiko priimančioji aparatinė įranga)

Kaip naudoti

Įdėkite SFP+ siųstuvą-imtuvą į suderinamą SFP+ prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, laikydamiesi priimančiojo pardavėjo įdėjimo ir išėmimo procedūros. Prijunkite LC dvipusius vienmodžius šviesolaidžio pataisų laidus, užtikrindami teisingą siuntimo-priėmimo išlygiavimą tarp abiejų galų. Patikrinkite ryšio būseną ir greitį priimančiajame įrenginyje ir įjunkite DDM/DOM stebėseną, jei reikalinga ir palaikoma nuotolinė diagnostika. Laikykitės tinkamų elektrostatinės iškrovos (ESD) atsargumo priemonių tvarkant ir laikykite apsauginius gaubtelius ant optinių prievadų, kai nenaudojami.

Rekomendacijos

Siekiant optimalaus tolimojo nuotolio veikimo, naudokite mažų nuostolių vienmodį šviesolaidį ir švarias LC jungtis. Suderinkite siųstuvo-imtuvo bangos ilgį ir šviesolaidžio tipą visoje jungtyje ir prieš diegdami patvirtinkite priimančiojo įrenginio suderinamumą su 10GBASE-ZR SFP+ moduliais ir DDM/DOM funkcijomis.
