Šviesolaidinis siųstuvų-imtuvų modulis BlueOptics 740-056706-BO 40000 Mbit/s QSFP

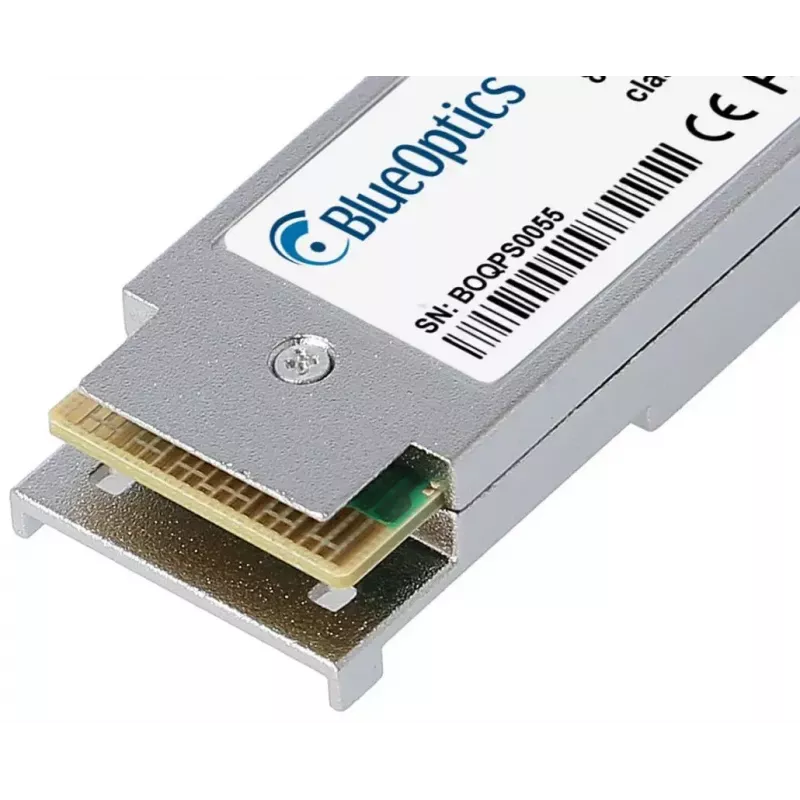

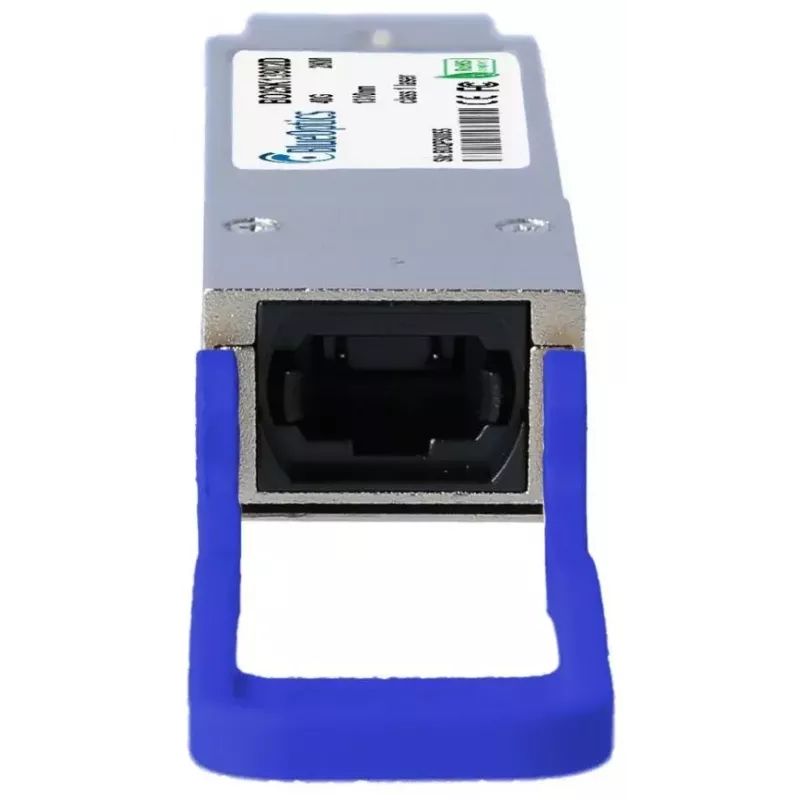

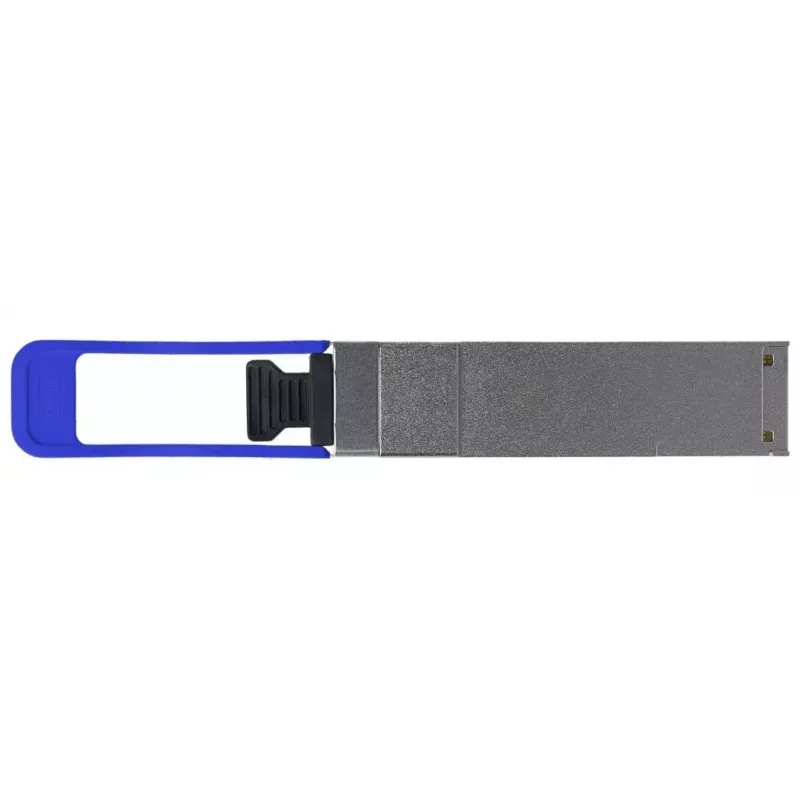

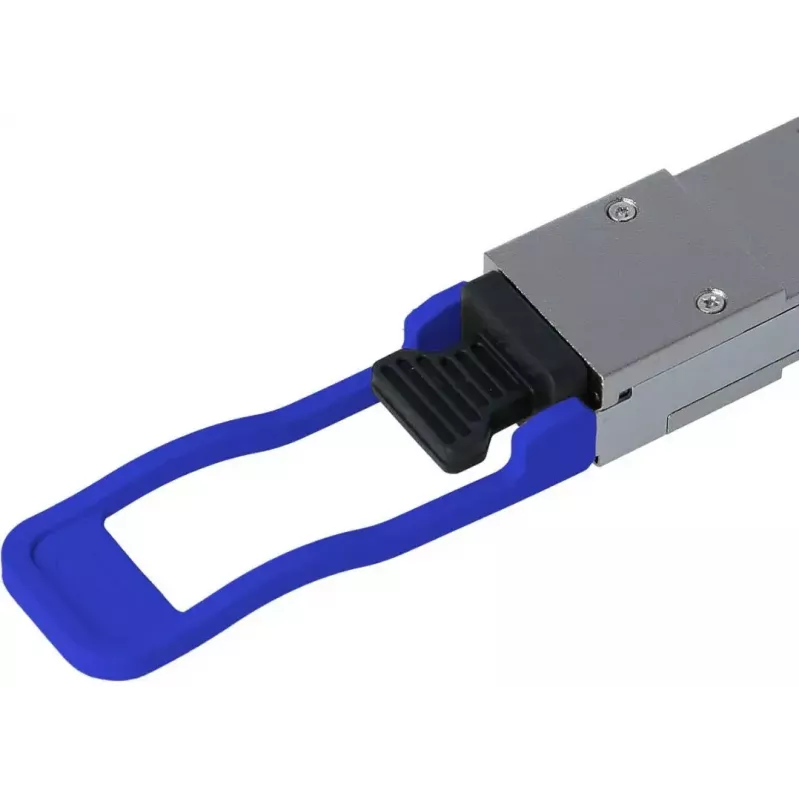

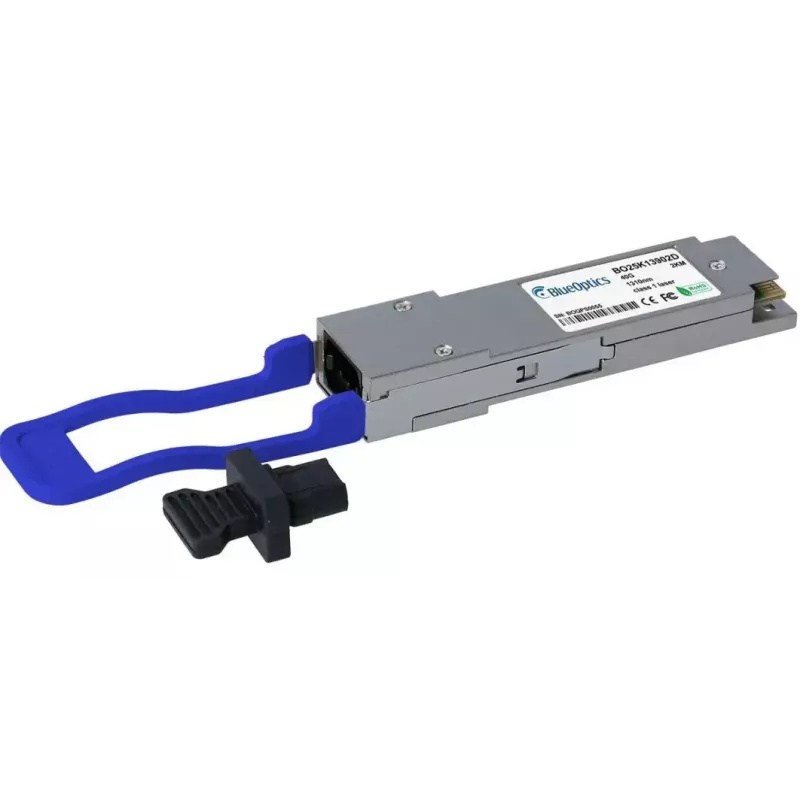

„BlueOptics 740-056706-BO“ yra QSFP šviesolaidinis siųstuvų-imtuvų modulis, skirtas 40 Gbit/s optinėms jungtims. Jis palaiko QSFP sąsają ir yra skirtas vienmodės skaidulos jungtims, naudojant MPO/MTP tipo daugiaskaidulę jungtį. Modulis turi kompaktišką metalinį korpusą, sidabrinės ir mėlynos spalvos, sveria apie 40 g ir yra suderinamas su „Juniper“ platformomis bei kita įranga, atitinkančia QSFP MSA elektrinius ir mechaninius standartus.

Privalumai

Šis „BlueOptics“ QSFP modulis pasižymi standartizuotu QSFP formos faktoriumi, užtikrinančiu sąveikumą su įranga, kuri palaiko MSA standartą atitinkančius QSFP siųstuvus-imtuvus. Jis palaiko 40000 Mbit/s duomenų perdavimo spartą, tinkamą didelio pralaidumo eterneto ir susijusiems perdavimo protokolams. Siųstuvas-imtuvas sukurtas optiniam perdavimui, naudojant 1310 nm bangos ilgio komponentus tiek siųstuvui, tiek imtuvui, ir optimizuotas vienmodės skaidulos jungtims iki maždaug 2 kilometrų, kai naudojamas pagal paskirtį.

Tinka

• 40 G eterneto aukštynkryptėms jungtims ir agregavimui duomenų centruose
• Didelės spartos tarpusavio jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Ilgesnėms vienmodės skaidulos jungtims miestelių ir metropolinėse tinkluose (iki ~2 km)

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP (Quad Small Form-factor Pluggable)
• Maksimali duomenų perdavimo sparta: 40000 Mbit/s (40 Gbit/s)
• Optinis bangos ilgis: 1310 nm siųstuvas ir imtuvas
• Skaidulos tipas: vienmodė skaidula (SMF)
• Jungties tipas: MPO/MTP daugiaskaidulė jungtis (MSA stiliaus)
• Tipinis pasiekiamumas: iki maždaug 2 kilometrų vienmode skaidula, esant tinkamoms jungties sąlygoms
• Gaminio spalva: sidabrinė ir mėlyna
• Svoris: 0,04 kg

Kaip naudoti

Įdėkite „BlueOptics“ QSFP siųstuvą-imtuvą į suderinamą QSFP lizdą priimančiajame įrenginyje, vadovaudamiesi įrenginio gamintojo nurodymais dėl karštojo keitimo modulių. Prijunkite MPO/MTP vienmodį pataisymo kabelį tarp šio siųstuvo-imtuvo ir atitinkamo nuotolinio siųstuvo-imtuvo arba pataisymo skydo, užtikrindami teisingą skaidulų poliškumą ir tinkamą galų švarą. Įsitikinkite, kad priimančiojo įrenginio programinė įranga arba tvarkyklė palaiko QSFP modulius, ir, jei reikia, įjunkite arba patikrinkite skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymą, kad būtų galima stebėti realaus laiko parametrus, tokius kaip optinė galia ir temperatūra.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite tinkamos kokybės vienmodžius MPO/MTP pataisymo laidus, laikykite skaidulų jungtis švarias ir prieš diegdami patikrinkite suderinamumą su tiksliniu „Juniper“ ar trečiųjų šalių įranga. Jei stebėjimui reikalinga DDM/DOM, įsitikinkite, kad priimančioji sistema palaiko šias funkcijas. Dirbdami su optiniais moduliais laikykitės pramonės standartų praktikos, kad išvengtumėte užteršimo ar mechaninių pažeidimų.
