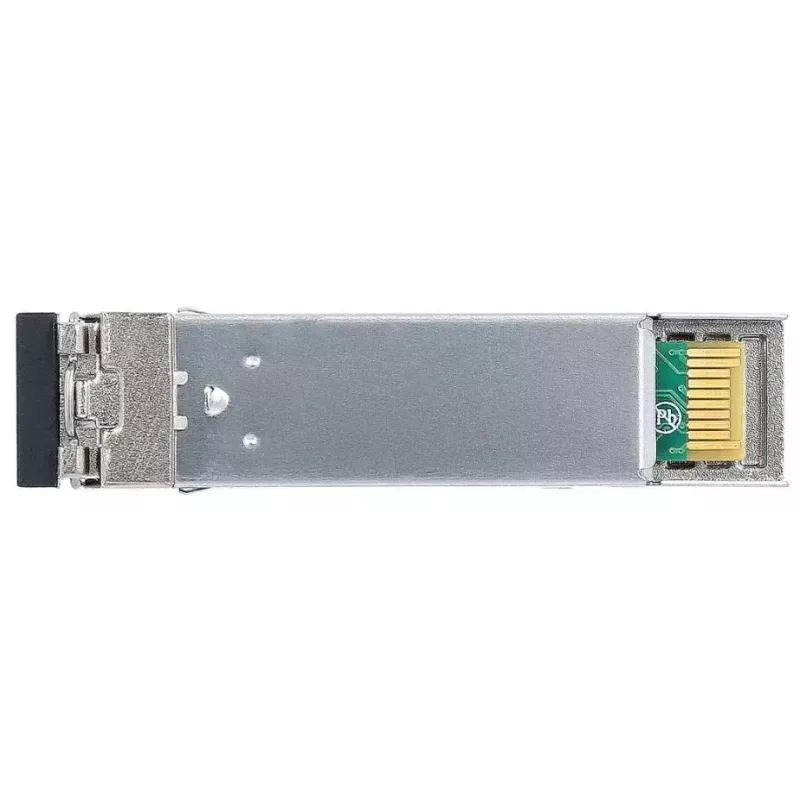

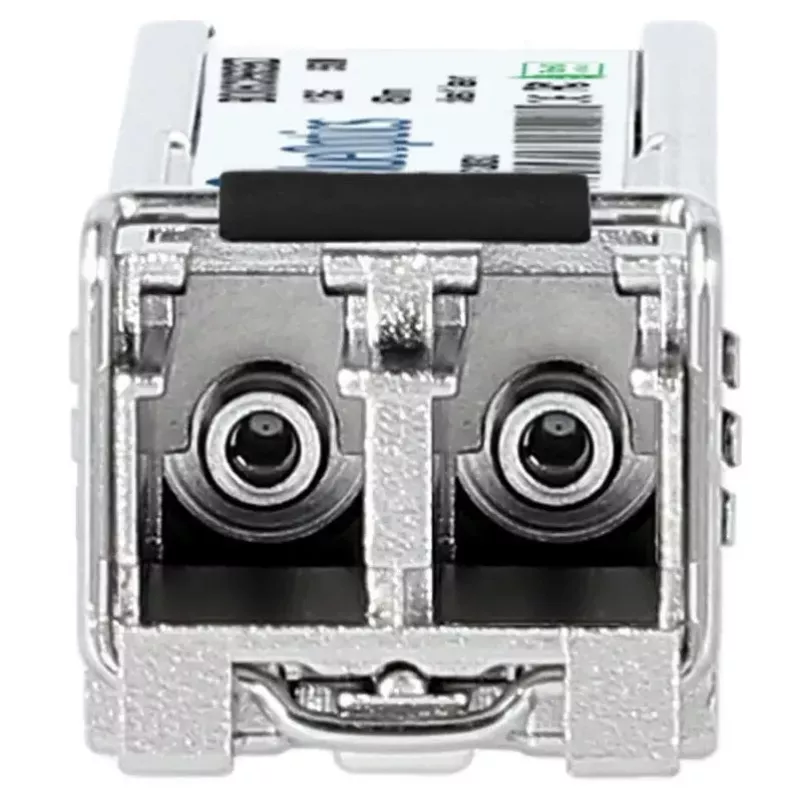

Šviesolaidinis siųstuvo-imtuvo modulis BlueOptics MP-S85123-3CDLM5-BO 550 m

BlueOptics MP-S85123-3CDLM5-BO yra 1000Base-SX SFP šviesolaidinis siųstuvo-imtuvo modulis, sukurtas patikimoms trumpojo nuotolio daugiamodėms šviesolaidinėms jungtims iki 550 m. Įdėtas į aliuminio korpusą ir sveriantis apie 20 g, šis SFP modulis yra kompaktiškas, atitinkantis pramonės standartinį SFP formos faktorių, turi LC dvipusį ryšį ir palaiko 1,25 Gbit/s Ethernet bei panašius didelės spartos protokolus. Modulis naudoja 850 nm bangos ilgio siuntimo ir priėmimo lazerius, tinkamus daugiamodei skaidulai, ir yra suderinamas su plačiu tinklo įrangos asortimentu, priimančiu MSA reikalavimus atitinkančius SFP modulius.

Privalumai

Modulis užtikrina „plug-and-play“ suderinamumą su SFP prievadais, palaikančiais 1000Base-SX, ir atitinka MSA formos faktoriaus standartus, užtikrinančius platų sąveikumą. Jo aliuminio korpusas garantuoja mechaninį patvarumą ir šilumos išsklaidymą stelažų ir korpusų aplinkoje. Sukurtas daugiamodei skaidulai, siųstuvas-imtuvas palaiko dvipusį optinį perdavimą per LC dvipusę jungtį ir užtikrina stabilų veikimą atliekant įprastas LAN ir saugyklų tinklo užduotis. Skaitmeninio diagnostinio stebėjimo (DDM/DOM) galimybė yra prieinama, kai palaikoma pagrindinės aparatinės įrangos, leidžianti realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išvesties / įvesties galią ir temperatūrą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įsitikinkite, kad pagrindinis įrenginys palaiko 1000Base-SX SFP siųstuvus-imtuvus ir, jei reikia, DDM/DOM funkcijas. Išjungę tinklo įrangą arba vadovaudamiesi tiekėjo karšto keitimo gairėmis, įkiškite SFP modulį į laisvą SFP prievadą, kol jis tvirtai užsifiksuos. Prijunkite tinkamą LC dvipusį daugiamodį komutacinį kabelį tarp modulio ir nuotolinio siųstuvo-imtuvo arba pataisos skydo, laikydamiesi teisingos TX/RX orientacijos. Įjunkite pagrindinį įrenginį ir patikrinkite ryšio būseną per įrenginio valdymo sąsają; kai palaikoma, skaitykite DDM reikšmes ryšio diagnostikai. Vykdykite tiekėjo nurodymus dėl bet kokių reikalingų programinės įrangos ar suderinamumo nustatymų.

Rekomendacijos

Naudokite aukštos kokybės daugiamodę skaidulą (OM3/OM4, kaip tinkama) ir LC dvipusius pataisos laidus, kad maksimaliai padidintumėte pasiekiamą ryšio atstumą ir signalo atsargą. Patikrinkite, ar pagrindinė įranga aiškiai palaiko 1000Base-SX SFP modulius, ir, jei jums reikia nuotolinės diagnostikos, patvirtinkite DDM/DOM suderinamumą. Venkite modulio veikti per dideliu mechaniniu smūgiu arba užteršti optinius galinius paviršius – prieš sujungdami išvalykite jungtis ir naudokite dulkių gaubtelius, kai modulis nėra prijungtas.
