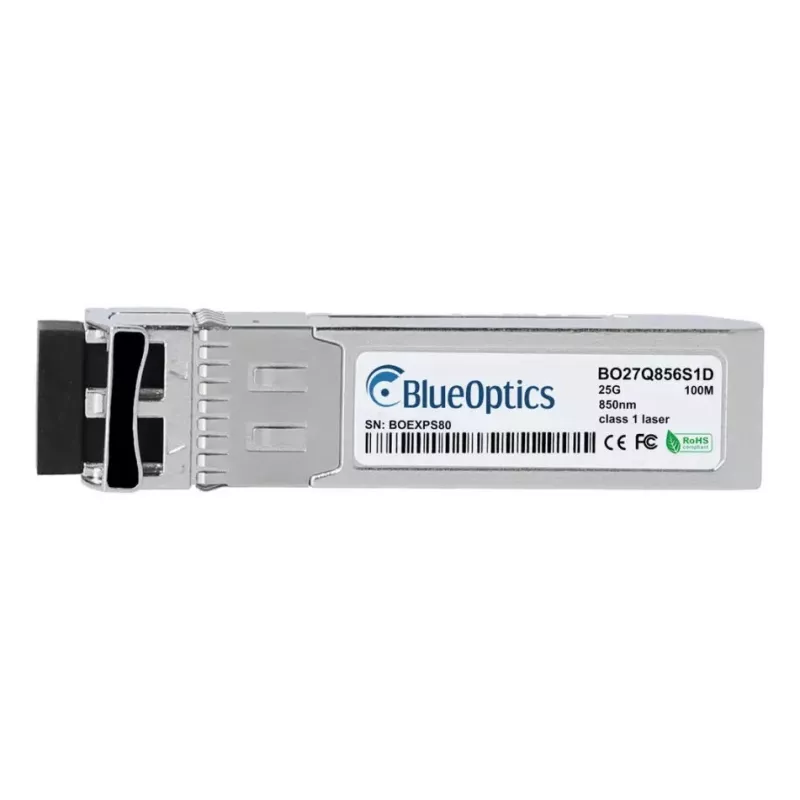

Šviesolaidinis siųstuvo-imtuvo modulis BlueOptics MMA2P00-AS_FF-BO 25000 Mbit/s SFP28

BlueOptics MMA2P00-AS_FF-BO šviesolaidinis siųstuvo-imtuvo modulis sukurtas 25 Gbps optinėms jungtims, naudojant SFP28 formos faktorių ir LC Duplex jungtį. Jis veikia 850 nm bangos ilgiu daugiamodėje skaiduloje ir palaiko maksimalų 100 m perdavimo atstumą. Modulis yra kompaktiškas ir lengvas (apie 20 g) ir turi skaitmeninę diagnostikos stebėjimo funkciją (DDM/DOM), suderinamą su MSA SFF-8472, kuri teikia realaus laiko informaciją apie maitinimo įtampą, lazerio srovę, optinę galią ir temperatūrą. Dėl ilgos MTBF vertės šis SFP28 siųstuvas-imtuvas tinkamas integruoti į įprastą tinklo įrangą, kuri priima SFP28 25GBASE-SR modulius.

Privalumai

Modulis užtikrina 25 000 Mbit/s duomenų perdavimo spartą pramonėje standartiniame SFP28 korpuse, todėl galimas spartus trumpojo nuotolio optinis ryšys. Jo LC Duplex daugiamodė sąsaja ir 850 nm VCSEL konstrukcija sumažina elektromagnetinius trukdžius ir palaiko mažo vėlinimo, didelio pralaidumo jungtis. Integruota skaitmeninė diagnostika supaprastina nuotolinį stebėjimą ir trikčių šalinimą. Sukurtas pagal MSA suderinamas mechanines ir elektrines specifikacijas, siųstuvas-imtuvas išbandytas sąveikai su įvairiais tinklo įrenginiais, palaikančiais 25GBASE-SR SFP28 modulius.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite maitinimą arba vykdykite karštojo keitimo procedūras savo pagrindiniam įrenginiui, kaip rekomenduoja įrangos gamintojas, tada įkiškite SFP28 siųstuvą-imtuvą į atitinkamą SFP28 lizdą, kol jis užsifiksuos. Prijunkite LC Duplex daugiamodžius pataisomuosius kabelius prie siųstuvo-imtuvo prievadų, užtikrindami teisingą siuntimo/priėmimo orientaciją. Patvirtinkite ryšio būseną ir diagnostiką per pagrindinio įrenginio valdymo sąsają; jei pagrindinis įrenginys palaiko DDM, galite nuotoliniu būdu stebėti įtampą, temperatūrą ir optinę galią. Laikykitės gamintojo nurodymų dėl elektrostatiniam krūviui jautrių įrenginių naudojimo ir venkite skaidulų lenkimo virš rekomenduojamų spindulių.

Rekomendacijos

Naudokite daugiamodę OM3/OM4 skaidulą optimaliam pasiekiamumui ir pralaidumui esant 25G trumpais atstumais. Užtikrinkite, kad pagrindinė įranga palaiko SFP28 25GBASE-SR modulius ir DDM, jei reikia nuotolinės diagnostikos. Laikykite ir tvarkykite siųstuvą-imtuvą švarioje aplinkoje, naudokite dulkių gaubtelius, kai prievadai nenaudojami, ir prieš sujungdami patikrinkite skaidulų jungtis, kad išlaikytumėte signalo kokybę.
