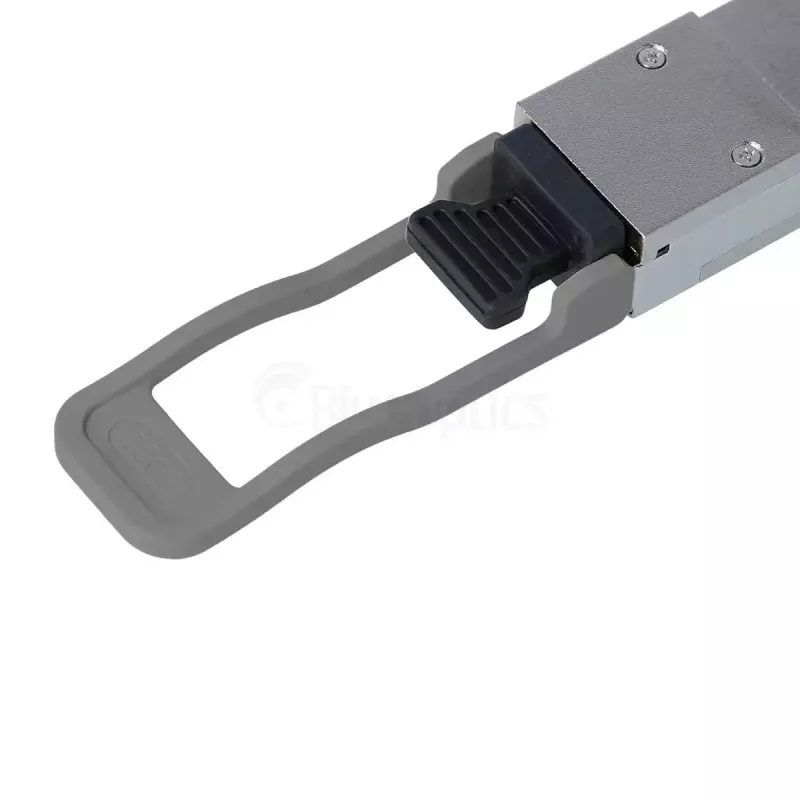

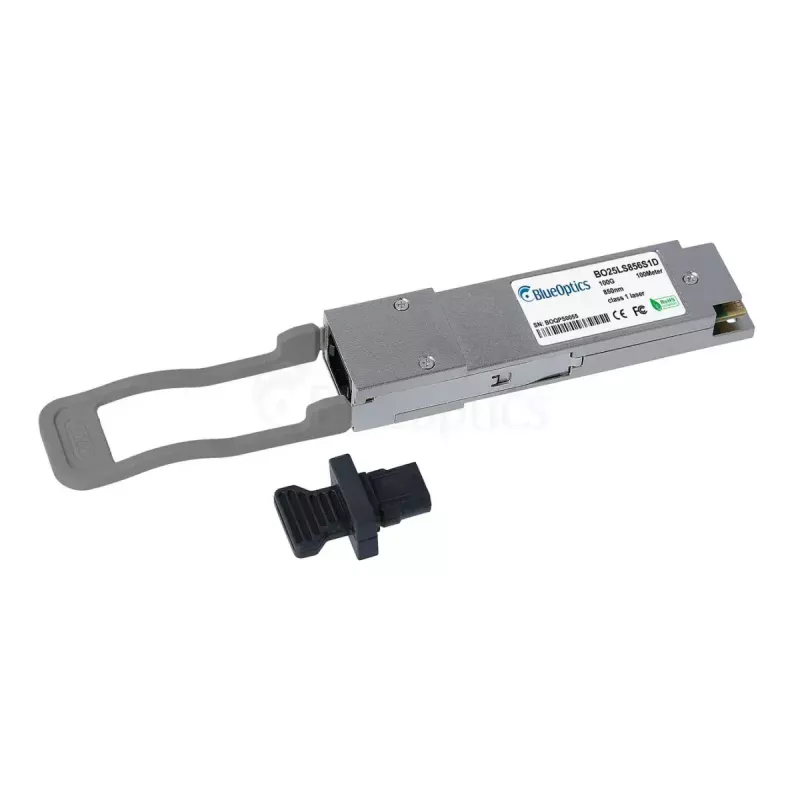

Šviesolaidinis siųstuvo-imtuvo modulis BlueOptics BO25LS856S1D-BO 100000 Mbit/s QSFP28

„BlueOptics“ BO25LS856S1D-BO yra QSFP28 šviesolaidinis siųstuvo-imtuvo modulis, skirtas 100 gigabitų eterneto linijoms. Jis palaiko iki 100000 Mbit/s duomenų perdavimo spartą ir naudoja LC dvipusę jungtį daugiamodėms skaiduloms. Modulis įgyvendina 100GBASE-SWDM4 optinį standartą, siuntimo ir priėmimo bangų ilgiais 832–918 nm diapazone, ir apima skaitmeninę diagnostiką (DDM/DOM), suderinamą su MSA SFF-8472, kai tai palaiko priimančioji įranga. Siųstuvas-imtuvas tiekiamas kompaktiškame, sidabriniame korpuse ir sveria maždaug 40 g.

Privalumai

„BO25LS856S1D-BO“ siūlo didelės spartos 100 gigabitų eterneto našumą įkraunamoje QSFP28 formos faktoriaus konstrukcijoje, leidžiančioje padidinti pralaidumą be didelių sistemos pakeitimų. Modulis atitinka MSA elektros, mechaninio ir funkcinio suderinamumo standartus ir yra suderinamas su įprastais komutatoriais, maršrutizatoriais, saugyklų sistemomis ir matavimo prietaisais, palaikančiais QSFP28 100GBASE-SWDM4 optiką. Integruotas DDM/DOM teikia realaus laiko maitinimo įtampos, lazerio srovės, siuntimo ir priėmimo galios bei temperatūros stebėjimą, padedantį nuotolinei diagnostikai ir priežiūrai. Siųstuvas-imtuvas pagamintas naudojant pramoninės klasės optinius ir elektroninius komponentus, kad būtų užtikrintas ilgas tarnavimo laikas ir stabilus veikimas.

Tinka šiems tikslams

• Didelio pralaidumo duomenų centrų aukštynkryptėms linijoms ir „spine-leaf“ audiniams
• Pagrindiniam komutavimui ir agregavimui miestelių bei įmonių tinkluose
• Saugyklų masyvų ir didelio našumo skaičiavimo mazgų sujungimui
• Šviesolaidinėms magistralinėms linijoms tarp spintų ar įrangos patalpų iki 100 m daugiamode skaidula

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 100000 Mbit/s (100 Gbit/s)
• Palaikomas optinis standartas: 100GBASE-SWDM4
• Jungties tipas: LC dvipusė
• Bangos ilgio diapazonas: siuntimo/priėmimo 832–918 nm (SWDM4)
• Maksimalus linijos atstumas (daugiamode skaidula): iki 100 m
• Formos faktorius: QSFP28
• Sąsaja: 100 gigabitų eternetas
• Spalva: sidabrinė
• Svoris: maždaug 0,04 kg
• Skaitmeninė diagnostika: DDM/DOM (MSA SFF-8472) – reikalingas priimančiojo įrenginio palaikymas

Kaip naudoti

Įdėkite „BO25LS856S1D-BO“ į suderinamos tinklo įrangos QSFP28 prievadą, laikydamiesi gamintojo karštojo prijungimo procedūrų. Prijunkite LC dvipusius daugiamodžius šviesolaidžius pataisų kabelius su atitinkamu poliškumu prie modulio LC prievadų ir užtikrinkite, kad priėmimo pusė būtų sujungta su suderinamu QSFP28 siųstuvu-imtuvu arba šviesolaidžio galine įranga. Patikrinkite, ar priimančiasis įrenginys atpažįsta modulį, ir, jei reikia, įjunkite arba patikrinkite DDM/DOM rodmenis valdymo sąsajoje dėl optinių parametrų. Tvarkydami modulį, laikykitės standartinių ESD atsargumo priemonių, o nenaudojant laikykite apsauginius gaubtelius ant optinių jungčių.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite daugiamodes skaidulas ir pataisų kabelius, atitinkančius OM3/OM4 specifikacijas, patvirtinkite suderinamumą su priimančiąja aparatine įranga ir programine įranga, ir užtikrinkite, kad linijos biudžetai ir poliškumas atitiktų 100GBASE-SWDM4 reikalavimus. Jei reikia DDM/DOM stebėjimo, patikrinkite, ar priimančioji sistema palaiko MSA SFF-8472, kad būtų galima pasiekti diagnostinius duomenis. Laikykite ir tvarkykite siųstuvą-imtuvą švarioje, mažai dulkių turinčioje aplinkoje ir uždėkite jungčių dulkių gaubtelius, kai modulis nenaudojamas.
