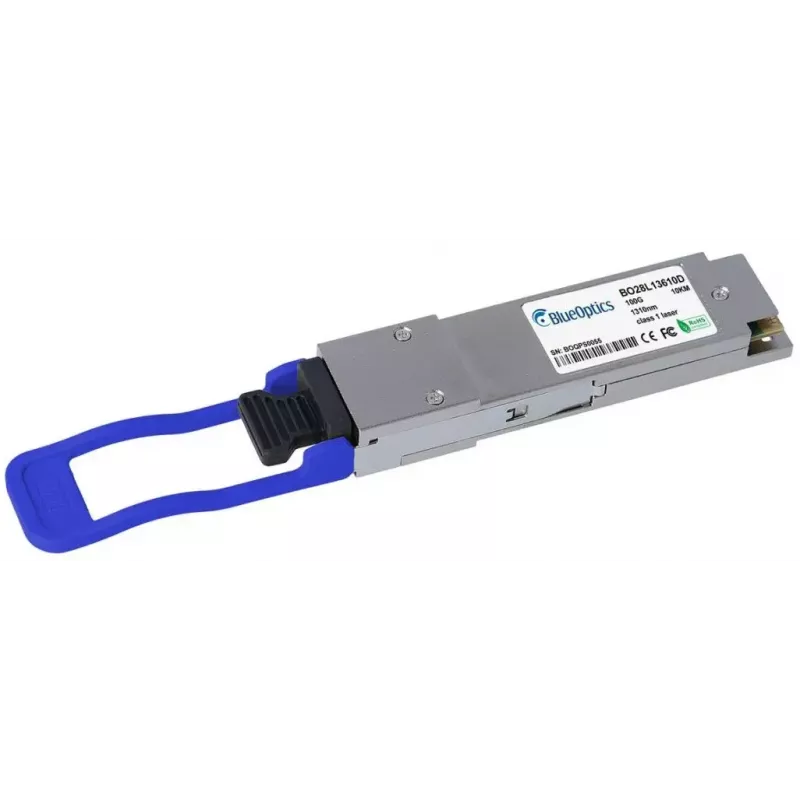

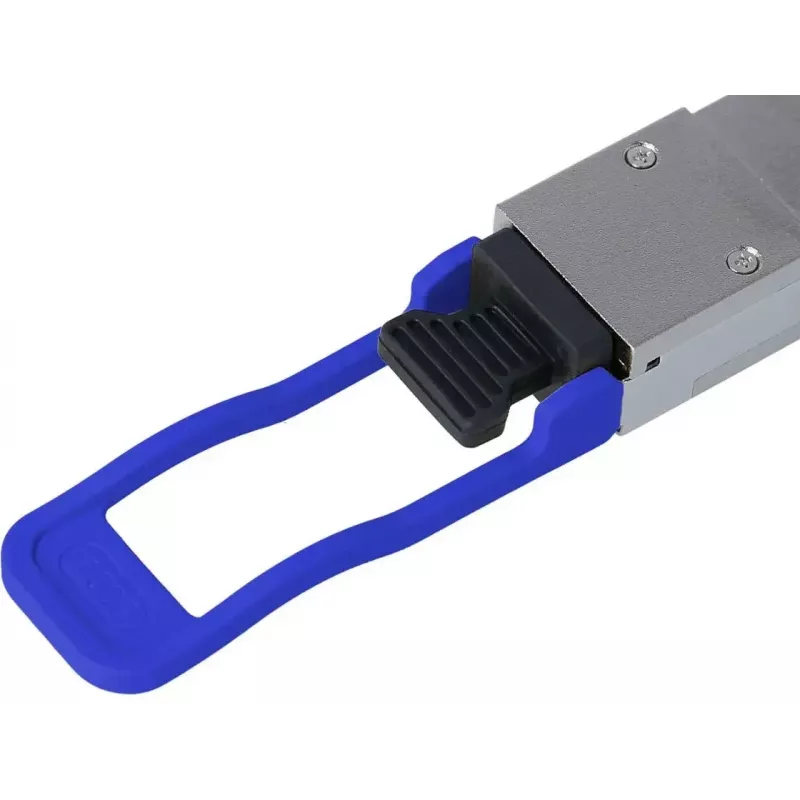

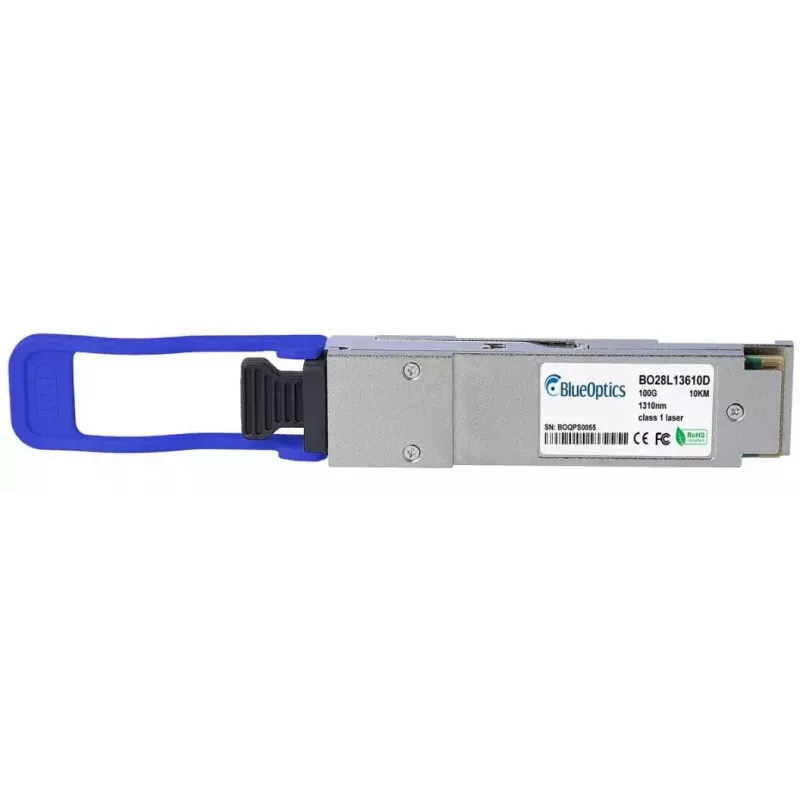

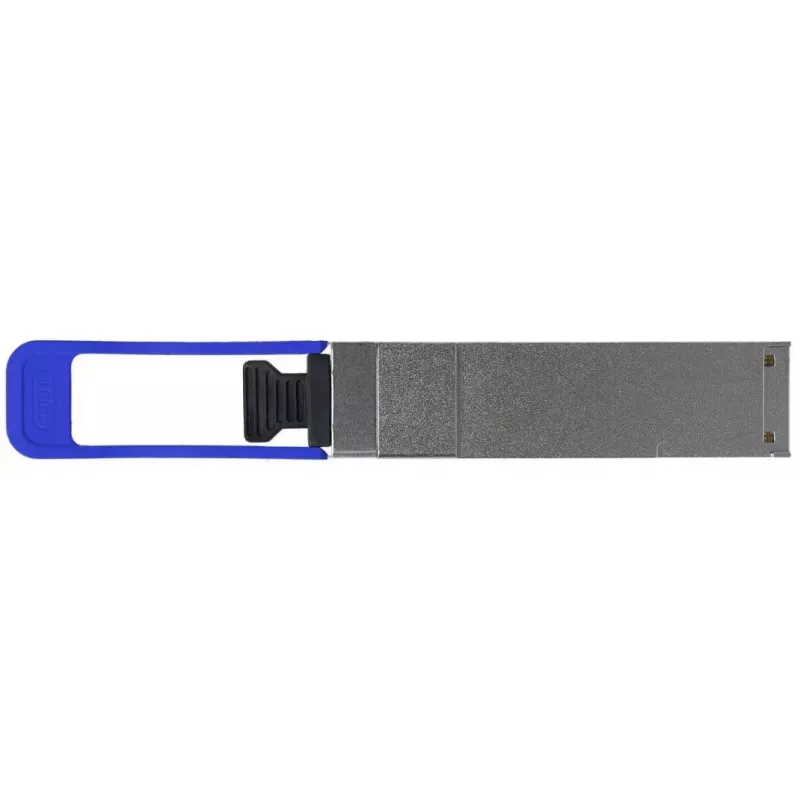

Šviesolaidinis siųstuvo-imtuvo modulis BlueOptics 3HE12229AA-BO QSFP28 10000 m

„BlueOptics 3HE12229AA-BO QSFP28 10000 m“ yra šviesolaidinis siųstuvo-imtuvo modulis, sukurtas 100G didelės spartos optinėms jungtims vienmodžiu šviesolaidžiu. Modulis palaiko 100GBASE-LR4 klasės perdavimą iki 10 kilometrų, naudojant LC dvipuses jungtis, ir pagamintas su aliuminio korpusu, kuris sujungia lengvą konstrukciją (apie 40 g) su mechaniniu patvarumu, tinkamu duomenų centrų ir ryšio operatorių aplinkai. Modulis įgyvendina QSFP28 sąsajos signalizaciją ir atitinka MSA formos faktoriaus lūkesčius plačiam aparatinės įrangos suderinamumui.

Privalumai

Šis siųstuvas-imtuvas užtikrina tolimojo nuotolio 100 Gbit/s optinį ryšį su mažu elektromagnetiniu jautrumu per vienmodį optinį perdavimą. QSFP28 sąsaja ir LC dvipusė jungtis leidžia integruoti su sistemomis, priimančiomis LR4 klasės modulius. Aliuminio korpusas ir kompaktiškas 40 g formos faktorius palengvina modulio tvarkymą ir montavimą, suteikdami fizinį tvirtumą. Konstrukcija apima skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymą, kad būtų galima pranešti optinius ir elektrinius parametrus nuotoliniam būsenos tikrinimui ir gedimų izoliavimui, kai tai palaiko pagrindinė įranga.

Tinka

• Tolimojo nuotolio 100G jungtims duomenų centruose ir miestelių magistralėse
• Didelio našumo skaičiavimo tinklų sujungimams ir serverių ūkiams
• Ryšio operatorių ir paslaugų teikėjų metro / agregavimo jungtims iki 10 km
• Atnaujinimui ar keitimui komutatoriuose, maršrutizatoriuose ir saugojimo sistemose, priimančiose 100GBASE-LR4 QSFP28 modulius

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28
• Perdavimo standartas: 100GBASE-LR4 atitikmuo
• Maksimalus ryšio atstumas: iki 10 000 m (vienmodis šviesolaidis, priklausomai nuo šviesolaidžio ir jungčių kokybės)
• Jungties tipas: LC dvipusė
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,04 kg
• Optinė topologija: Tx ir Rx su CWDM juostomis LR4 veikimui
• Skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas, kai įjungtas pagrindinės sistemos

Kaip naudoti

Įdėkite QSFP28 modulį į suderinamą QSFP28 lizdą, laikydamiesi pagrindinės sistemos gamintojo karštojo prijungimo ir elektrostatinės iškrovos (ESD) nurodymų. Prijunkite LC dvipusius vienmodžio šviesolaidžio sujungimo kabelius tarp modulio ir nuotolinio siųstuvo-imtuvo arba skirstomojo skydelio, užtikrindami teisingą orientaciją ir švarias jungčių galus. Su konfigūruokite pagrindinės sistemos sąsają 100G veikimui pagal poreikį ir patikrinkite ryšio būseną per pagrindinės sistemos valdymo sąsają. Jei DDM/DOM palaiko pagrindinė sistema, stebėkite pranešamus parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė siuntimo ir priėmimo galia bei modulio temperatūra nuolatinei diagnostikai.

Rekomendacijos

Naudokite vienmodį šviesolaidį ir aukštos kokybės LC jungtis arba skirstomuosius skydelius, kad pasiektumėte nurodytą 10 km atstumą. Prieš sujungdami nuvalykite ferules ir naudokite dulkių gaubtelius, kai modulis nėra prijungtas. Patvirtinkite pagrindinės platformos suderinamumą su LR4 QSFP28 moduliais ir įjunkite DDM/DOM pagrindinėje programinėje įrangoje, jei reikalinga nuotolinė diagnostika. Montavimo metu laikykitės ESD atsargumo priemonių ir modulį imkite už korpuso, kad išvengtumėte sąlyčio su optinėmis sąsajomis.
