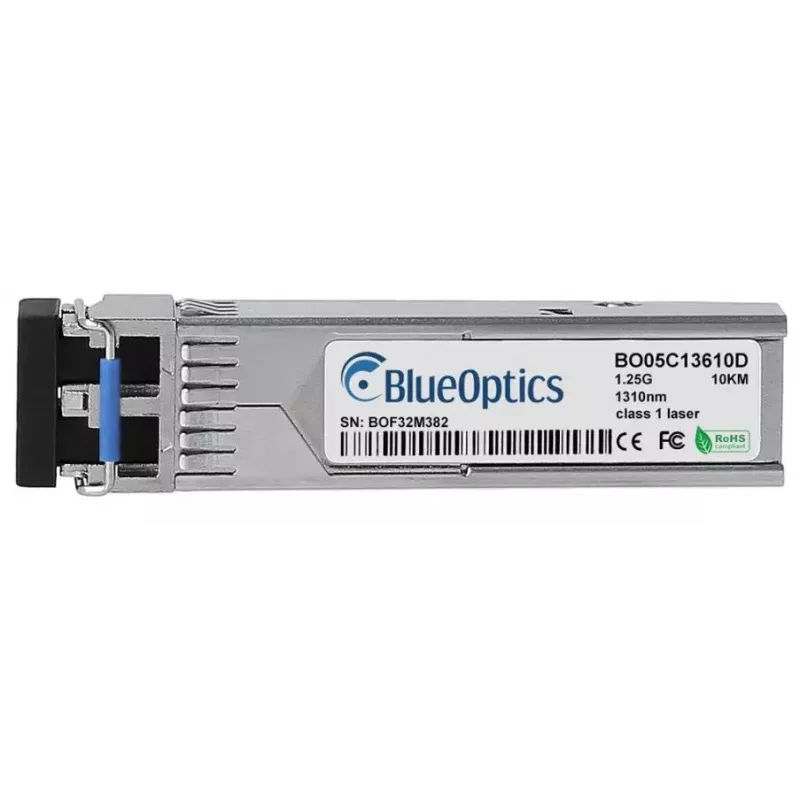

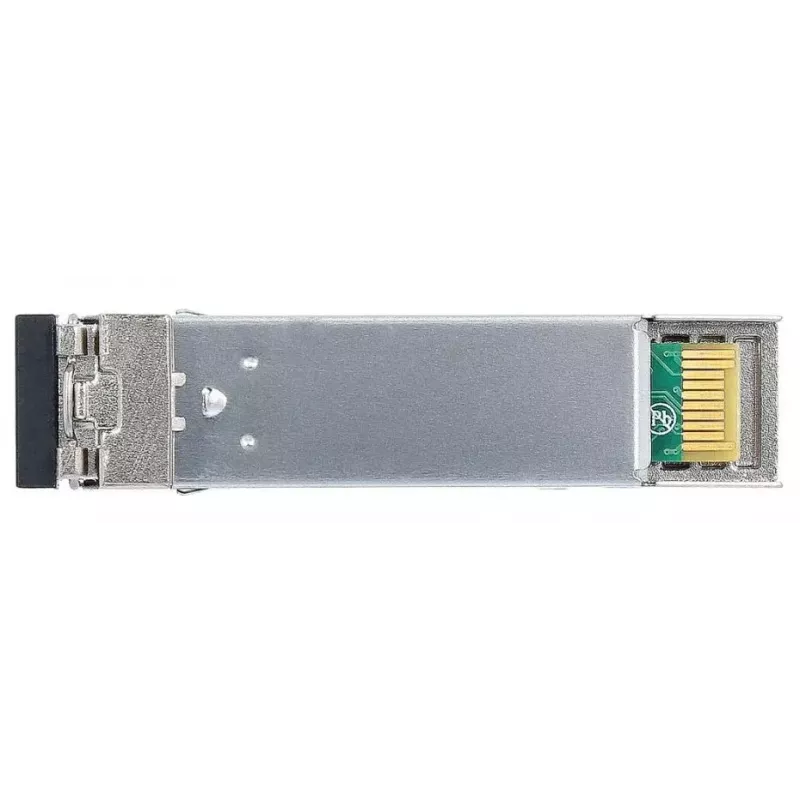

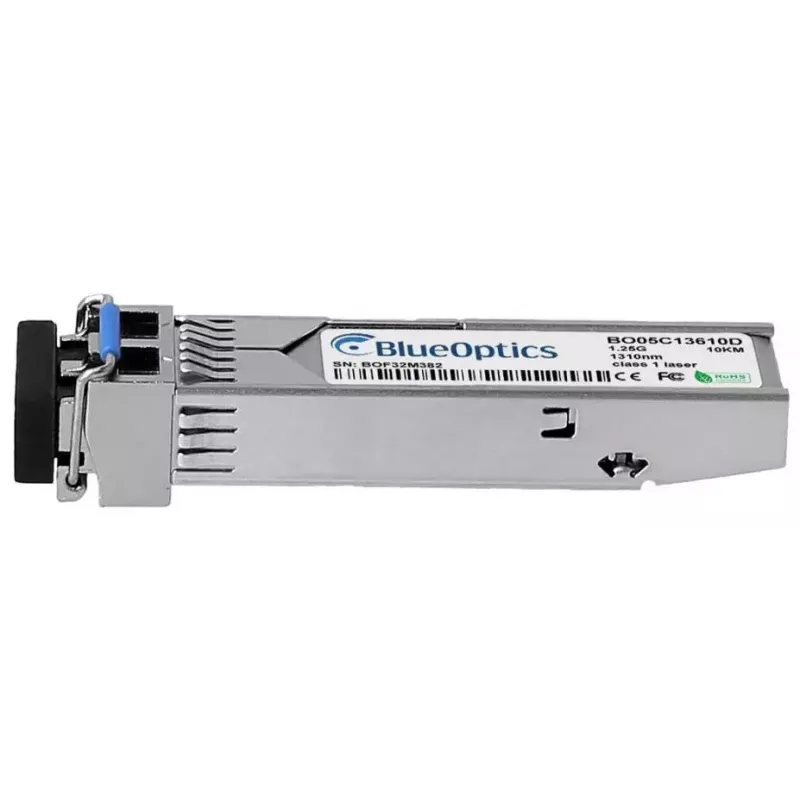

Šviesolaidinis siųstuvo-imtuvo modulis BlueOptics 1783-SFP1GLX-BO SFP 10000 m

„BlueOptics 1783-SFP1GLX-BO“ yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, sukurtas didelės spartos optinėms jungtims iki 10 000 m atstumu. Modulis naudoja SFP sąsają aliuminio korpuse ir sveria apie 20 g, todėl yra kompaktiškas ir tinkamas naudoti įvairiuose tinklo įrenginiuose, palaikančiuose standartinius SFP modulius. Jis įgyvendina 1000BASE-LX perdavimo charakteristikas su LC dvipusiu jungiamumu ir yra skirtas patikimoms tolimojo nuotolio Ethernet, „Fibre Channel over Ethernet“ arba SDH/SONET jungtims iki 1,25 Gbit/s sparta.

Privalumai

Siųstuvas-imtuvas atitinka MSA reikalavimus atitinkantį SFP formos faktorių ir LC dvipusės jungties standartus, užtikrindamas platų suderinamumą su komutatoriais, maršrutizatoriais, saugojimo sistemomis ir kita įranga, palaikančia standartinius 1000BASE-LX SFP modulius. Aliuminio korpusas suteikia mechaninę apsaugą ir terminį stabilumą, o lengva konstrukcija palengvina montavimą tankioje stovo aplinkoje. Modulis palaiko vienmodį šviesolaidinį perdavimą 1310 nm bangos ilgiu tiek siųstuvo, tiek imtuvo kanalams, užtikrindamas tolimojo ryšio jungtis be jautrumo elektromagnetiniams trukdžiams.

Tinka

• Tolimojo nuotolio Ethernet jungtims iki 10 km
• Komutatorių ir maršrutizatorių sujungimui tarp pastatų ar miestelių
• Saugojimo tinklo (FCoE) jungtims ir didelės spartos aukštutinėms jungtims
• SDH/SONET ir kitoms optinio tinklo magistralės programoms

Pagrindinės specifikacijos

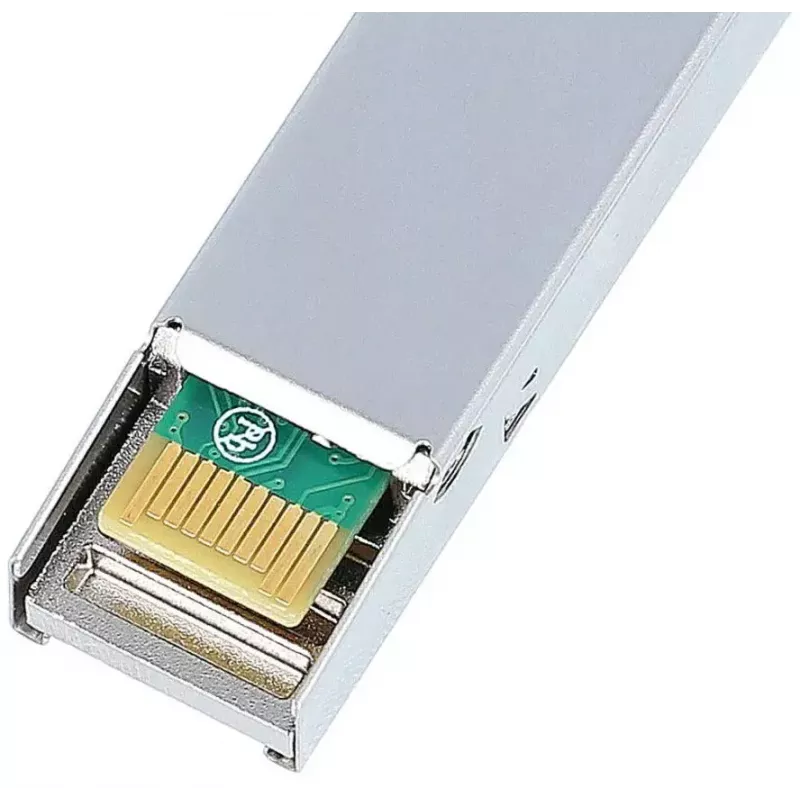

• Sąsajos tipas: SFP (atitinka MSA)
• Perdavimo standartas: 1000BASE-LX (1,25 Gbit/s)
• Šviesolaidžio tipas: Vienmodis šviesolaidis
• Bangos ilgis: 1310 nm (TX ir RX)

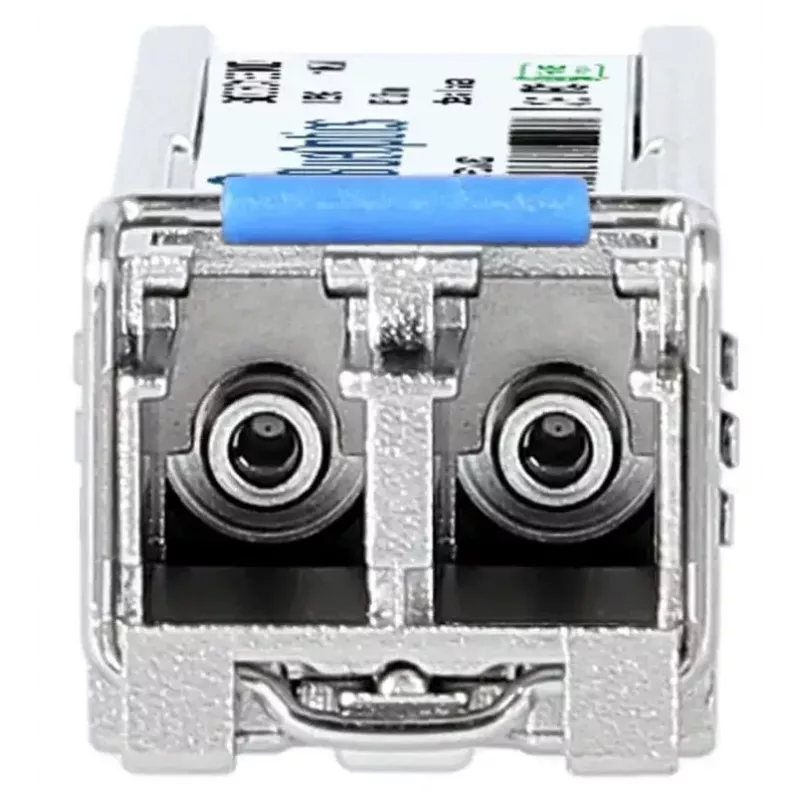

• Jungtis: LC dvipusė
• Maksimalus pasiekiamumas: iki 10 000 m
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,02 kg

Kaip naudoti

Įdėkite „BlueOptics“ SFP modulį į laisvą suderinamos tinklo įrangos SFP prievadą, kol jis saugiai užsifiksuos. Prijunkite LC dvipusius vienmodžio šviesolaidžio sujungimo laidus, laikydamiesi teisingo poliškumo, prie modulio ir prie nuotolinio siųstuvo-imtuvo arba paskirstymo skydo. Užtikrinkite, kad prijungtas įrenginys sukonfigūruotas 1000BASE-LX veikimui ir kad visi reikalingi automatinio derėjimosi ar ryšio nustatymai įjungti pagrindinėje aparatinėje įrangoje. Jei pagrindinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), prireikus stebėkite siųstuvo-imtuvo parametrus per valdymo sąsają.

Rekomendacijos

Naudokite kokybiškus vienmodžius LC dvipusius sujungimo laidus ir švarias jungtis, kad išsaugotumėte signalo kokybę. Patikrinkite, ar pagrindinė aparatinė įranga palaiko DDM/DOM, jei pasikliaunate nuotoliniais diagnostikos rodmenimis. Venkite lenkti šviesolaidį viršijant gamintojo nurodytus minimalius lenkimo spindulius ir laikykitės ESD atsargumo priemonių dirbdami su moduliu.
