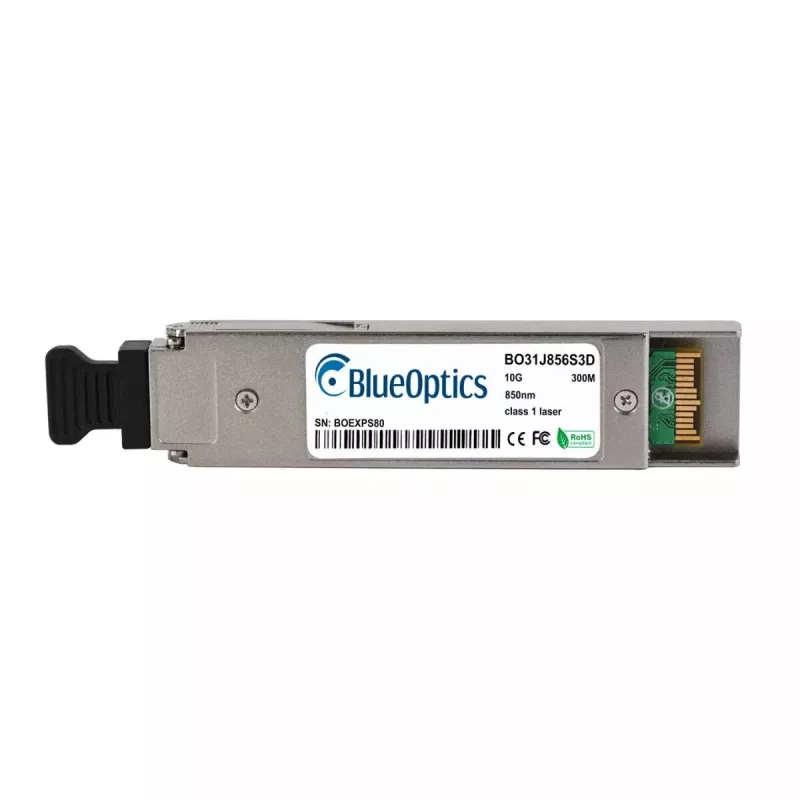

Šviesolaidinis siųstuvas-imtuvas modulis BlueOptics SRX-XFP-10GE-SR-BO 10000 Mbit/s 850 nm

„BlueOptics SRX-XFP-10GE-SR-BO“ yra XFP formos šviesolaidinis siųstuvas-imtuvas modulis, skirtas 10GBASE-SR tinklams. Jis palaiko didžiausią 10000 Mbit/s duomenų perdavimo spartą daugiamode skaidula, veikiant 850 nm bangos ilgiu, o tipinis pasiekiamumas siekia iki 300 metrų. Modulis yra metaliniame korpuse, sidabrinės spalvos, kompaktiškas ir lengvas, reikalaujantis 3,3 V maitinimo, todėl tinkamas integruoti į komutatorius, maršrutizatorius ir saugojimo įrenginius, palaikančius XFP SR siųstuvus-imtuvus.

Privalumai

Šis siųstuvas-imtuvas įgyvendina 10GBASE-SR trumpojo pasiekiamumo specifikaciją ir naudoja LC dvipusę jungtį, kad vienu metu būtų galima perduoti ir priimti atskiromis skaidulomis. Jis pagamintas pagal MSA suderinamas mechanines ir elektrines specifikacijas bei turi skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymą, leidžiantį realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, perdavimo galią, priėmimo galią ir temperatūrą. Kompaktiškas metalinis korpusas ir mažas svoris palengvina naudojimą ir montavimą didelio tankio tinklo įrangoje.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics SRX-XFP-10GE-SR-BO“ į suderinamą XFP lizdą savo tinklo įrenginyje, laikydamiesi gamintojo karštojo keitimo ir naudojimo instrukcijų. Prijunkite LC dvipusį daugiamodį šviesolaidinį pataisymo kabelį tarp siųstuvų-imtuvų arba prie pataisymo skydo, užtikrindami tinkamą laidų sujungimo tvarką perdavimui ir priėmimui. Patikrinkite, ar pagrindinis įrenginys atpažįsta modulį ir ar galima gauti DDM duomenis, jei aparatinė įranga tai palaiko. Konfigūruokite įrenginio sąsajas pagal savo tinklo nustatymus ir atlikite ryšio testus, kad patvirtintumėte signalo vientisumą ir numatytą pralaidumą.

Rekomendacijos

Norėdami užtikrinti patikimą 10G našumą ilgesniais daugiamodžiais atstumais, naudokite OM3/OM4 daugiamodę skaidulą, o optimaliam optinės galios lygiui palaikyti šviesolaidžių jungtis laikykite švarias. Įsitikinkite, kad pagrindinio įrenginio programinė įranga palaiko trečiųjų šalių XFP modulius, ir įjunkite DDM/DOM stebėjimą, jei jis prieinamas, kad galėtumėte atlikti aktyvią diagnostiką.
