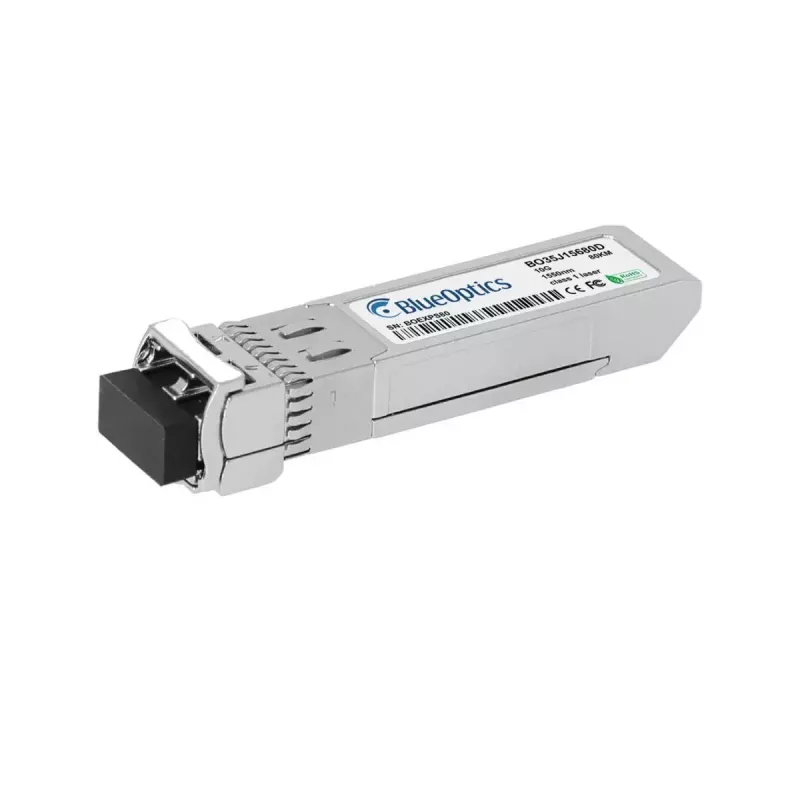

Šviesolaidinis siųstuvas-imtuvas BlueOptics SPP-10S-ZR-CDFB-BO 80000 m

BlueOptics SPP-10S-ZR-CDFB-BO yra tolimojo nuotolio SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas 10G duomenų perdavimui vienmodžiu šviesolaidžiu iki 80 000 m atstumu. Įdėtas į aliuminio korpusą ir sveriantis tik 20 g, šis LC Duplex siųstuvas-imtuvas atitinka MSA SFP+ formos faktoriaus konvencijas ir palaiko 1550 nm siuntimo ir priėmimo bangos ilgius. Jis suderinamas su aparatine įranga, priimančia Source Photonics SPP-10S-ZR-CDFB įrenginius, ir įgyvendina standartines optines sąsajas Ethernet, Fibre Channel per Ethernet ir SDH/SONET ryšiams.

Privalumai

Modulis užtikrina tolimąjį ryšį iki 80 km su vienalaikiu siuntimu ir priėmimu per LC Duplex jungtis ir palaiko skaitmeninę diagnostiką (DDM/DOM) realiojo laiko telemetrijai, tokiems parametrams kaip maitinimo įtampa, lazerio poslinkio srovė, siuntimo galia, priėmimo galia ir temperatūra, kai priimančioji įranga tai palaiko. Pagamintas su aliuminio korpusu ir lengvos konstrukcijos, siųstuvas-imtuvas atitinka pramonės MSA standartus ir naudoja aukštos kokybės optinius bei elektroninius komponentus, užtikrinančius ilgesnį eksploatavimo laiką ir stabilų veikimą tinklo aplinkoje.

Tinka

• Tolimojo nuotolio 10G Ethernet jungtims vienmodžiu šviesolaidžiu
• Tarpp duomenų centrų jungtims ir metropoliteniniam agregavimui
• Didelės spartos Fibre Channel per Ethernet arba SDH/SONET programoms
• Pakaitiniams moduliams komutatoriuose, maršrutizatoriuose ir saugojimo sistemose, priimančiose Source Photonics SPP-10S-ZR-CDFB suderinamus SFP+

Pagrindinės specifikacijos

• Formos faktorius: SFP+ (atitinka MSA)
• Duomenų sparta: 10 Gbps
• Bangos ilgis: 1550 nm siuntimui ir priėmimui
• Šviesolaidžio tipas: Vienmodis šviesolaidis (SMF)
• Jungtis: LC Duplex
• Maksimalus perdavimo atstumas: iki 80 km
• Medžiaga ir spalva: aliuminio korpusas
• Svoris: 0,02 kg
• Skaitmeninė diagnostika: DDM/DOM palaikymas (jei palaiko priimantysis įrenginys)

Kaip naudoti

Įdėkite siųstuvą-imtuvą į SFP+ prievadą suderinamame komutatoriuje, maršrutizatoriuje arba saugojimo sąsajoje, vadovaudamiesi įrenginio gamintojo karšto prijungimo instrukcijomis. Naudokite LC Duplex vienmodį pataisos laidą, kad prisijungtumėte prie nuotolinio siųstuvo-imtuvo arba pataisos skydo, užtikrindami teisingą šviesolaidžio poliškumą siuntimui ir priėmimui. Patikrinkite ryšio derinimą ir greičio nustatymus priimančiajame įrenginyje ir įjunkite DDM/DOM valdymo programinėje įrangoje, jei reikalinga telemetrija ir platforma tai palaiko.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės vienmodį šviesolaidį ir atitinkančias LC Duplex jungtis, laikykite šviesolaidžių jungtis švarias ir apžiūrėkite galinius paviršius prieš sujungiant, ir užtikrinkite, kad priimančiosios aparatinės įrangos programinė įranga palaiko Source Photonics suderinamus SFP+ modulius ir DDM/DOM funkcijas. Apsvarstykite galimybę išbandyti pavyzdinį modulį laboratorijoje su jūsų specifine aparatine įranga, kad patvirtintumėte suderinamumą ir veikimą eksploatacinėmis sąlygomis.
