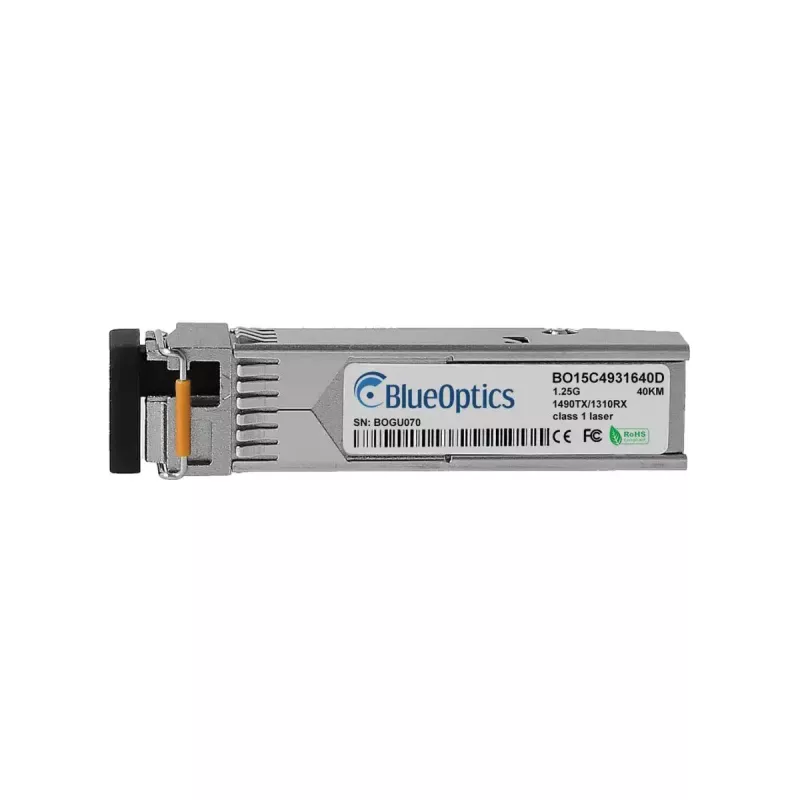

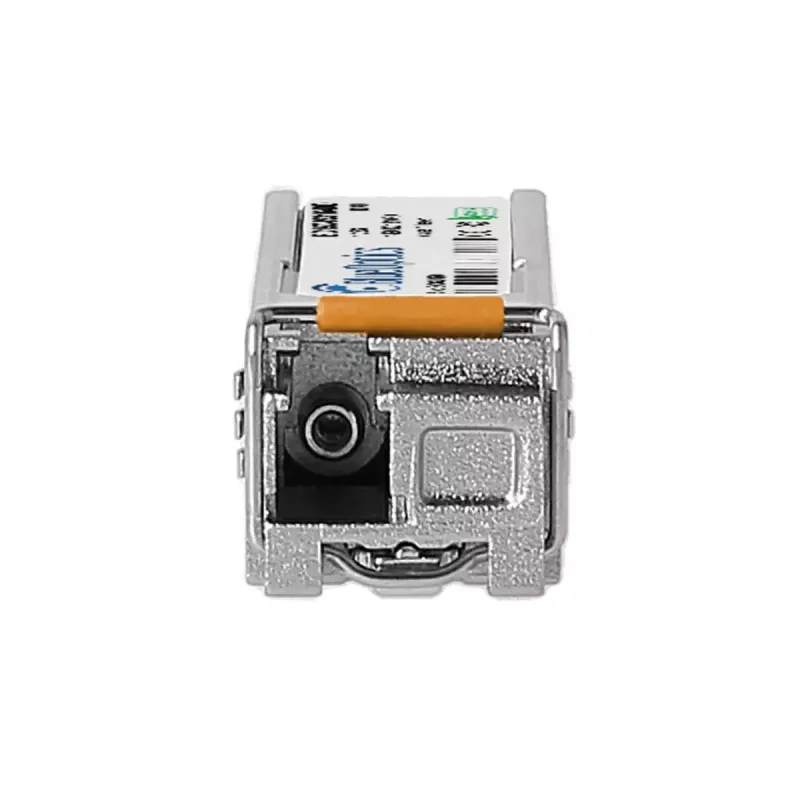

Šviesolaidinis siųstuvas-imtuvas BlueOptics SFP-21BED-BO 1250 Mbit/s

BlueOptics SFP-21BED-BO yra vieno prievado SFP šviesolaidinis siųstuvas-imtuvas, sukurtas 1250 Mbit/s duomenų perdavimui vienmodėmis skaidulomis. Jis turi kompaktišką metalinį korpusą ir reikalauja 3,3 V maitinimo, atitinka MSA SFP formos faktoriaus standartus bei turi LC simplex sąsają optiniam prijungimui. Modulis įgyvendina dvikryptę 1000BASE-BX-D schemą su siuntimo ir priėmimo bangos ilgiais, optimizuotais ilgiems atstumams, ir palaiko įprastus didelės spartos tinklo protokolus, įskaitant Ethernet ir Fibre Channel per Ethernet.

Privalumai

Modulis užtikrina stabilų optinį ryšį, o metalinis korpusas padidina patvarumą ir šiluminį našumą. Atitiktis MSA SFF specifikacijoms garantuoja platų suderinamumą su aparatine įranga, palaikančia atitinkamą RAD SFP-21BED siųstuvą-imtuvą. Integruota skaitmeninė diagnostinė stebėsena (DDM/DOM) leidžia realiuoju laiku pranešti apie maitinimo įtampą, lazerio poslinkio srovę, siuntimo išėjimo galią, priimamo signalo įėjimo galią ir temperatūrą, supaprastinant trikčių šalinimą ir priežiūrą. Sukurtas ilgam eksploatavimo laikui, siųstuvas-imtuvas naudoja pramoninius komponentus, užtikrinančius nepertraukiamą veikimą sudėtingose tinklo aplinkose.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP-21BED-BO siųstuvą-imtuvą į suderinamo komutatoriaus, maršruto parinktuvo ar optinio įrenginio SFP lizdą, kai priegloba yra įjungta pagal pardavėjo instrukcijas. Prijunkite LC simplex vienmodį laidą prie modulio LC jungties; įsitikinkite, kad vieno galo TX prijungtas prie kito galo RX, ir atvirkščiai, dvikrypčiam veikimui. Patikrinkite, ar prieglobos įrenginys atpažįsta modulį ir ar ryšio būsenos indikatoriai rodo aktyvų ryšį. Jei priegloba palaiko, įjunkite arba nuskaitykite skaitmeninius diagnostikos parametrus, kad nuotoliniu būdu stebėtumėte veikimo sąlygas.

Rekomendacijos

Naudokite gamyklinės kokybės vienmodžius šviesolaidžius ir, jei įmanoma, suderintą BlueOptics pataiso skydelį arba siųstuvą-imtuvą kitame gale, kad pasiektumėte optimalų nuotolį ir signalo kokybę. Prieš pasikliaudami diagnostiniais rodmenimis, patvirtinkite DDM/DOM palaikymą prieglobos įrenginyje. Įstatykite ir išimkite modulį laikydamiesi ESD atsargumo priemonių ir prieglobos gamintojo rekomendacijų, kad išlaikytumėte ilgalaikį patikimumą.
