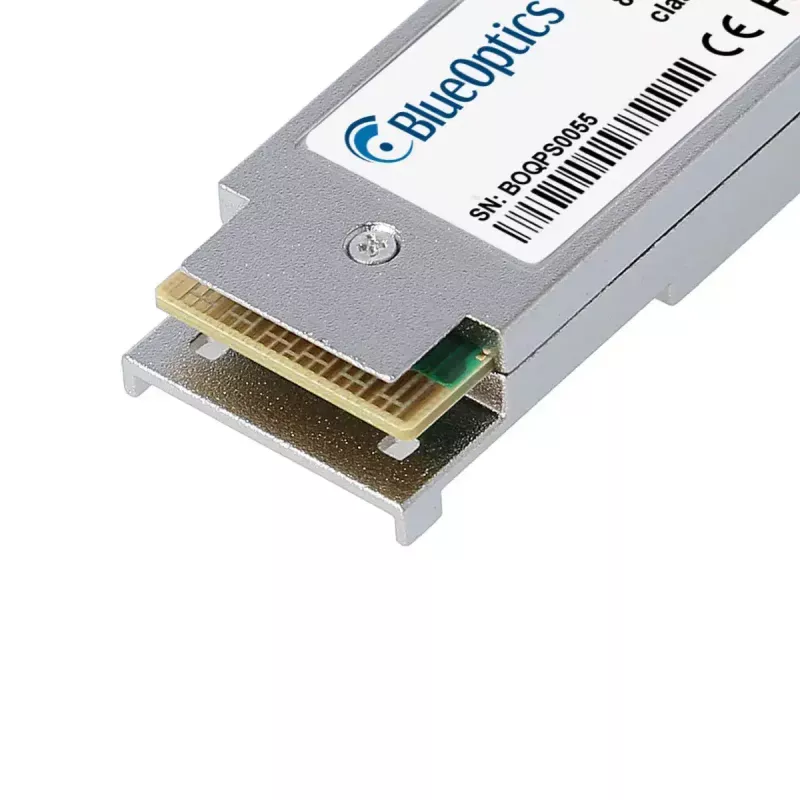

Šviesolaidinis siųstuvas-imtuvas BlueOptics OPT-0045-BO 40000 Mbit/s OSFP

„BlueOptics OPT-0045-BO 40000 Mbit/s OSFP“ yra šviesolaidinis siųstuvo-imtuvo modulis, sukurtas didelės spartos optiniams tinklams. Jis užtikrina 40 Gbit/s duomenų perdavimo spartą, OSFP sąsają, suderinamą su QSFP formos koeficientu, ir sidabrinį korpusą, sveriantį apie 0,04 kg. Modulis palaiko MPO/MTP jungtis daugiamodėms skaiduloms ir įgyvendina atskirus 1310 nm siuntimo ir priėmimo kanalus optiniam signalui perduoti. Atitiktis CE, RoHS ir FCC standartams bei vidutinis laikas tarp gedimų (MTBF) – 3 000 000 valandų – rodo dėmesį patikimumui ir atitikčiai reglamentams.

Privalumai

Modulis užtikrina 40 Gbit/s pralaidumą su MPO/MTP jungtimis ir atskirais 1310 nm siųstuvu bei imtuvu, leidžiančiais vienu metu siųsti ir priimti optinius kanalus. Išbandytas suderinamumui su įprastomis aparatinės įrangos platformomis, siųstuvas-imtuvas apima komponentus, parinktus pagal MSA standartus, ir palaiko skaitmeninę diagnostiką (DDM/DOM), skirtą realiuoju laiku teikti informaciją apie įtampą, lazerio sroves, optinę galią ir temperatūrą. Kompaktiškas ir lengvas, jis skirtas integruoti į komutatorius, maršrutizatorius, saugojimo sistemas ir kitus tinklo įrenginius, priimančius QSFP/OSFP tipo siųstuvus-imtuvus.

Tinka

• Didelės spartos komutatorių tarpusavio jungtims duomenų centruose
• Agregacijos ir paskirstymo sluoksniams miestelių ar įmonių tinkluose
• Sujungimams tarp saugojimo sistemų ir serverių
• Tinklo įrangos atnaujinimui, kai reikalingos 40 Gbit/s MPO/MTP sąsajos

Pagrindiniai techniniai duomenys

• Maksimalus duomenų perdavimo greitis: 40000 Mbit/s (40 Gbit/s)
• Sąsajos tipas: OSFP (suderinama su QSFP formos koeficientu)
• Optinė jungtis: MPO/MTP daugiamodė skaidula
• Bangos ilgis: 1310 nm siuntimui ir 1310 nm priėmimui
• Korpuso spalva: sidabrinė
• Svoris: apie 0,04 kg
• Skaitmeninė diagnostika: DDM/DOM (atitinka MSA SFF-8472)
• Atitiktis reglamentams: CE, RoHS, FCC
• Vidutinis laikas tarp gedimų (MTBF): 3 000 000 valandų

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą tinklo įrenginio OSFP/QSFP lizdą pagal įrangos gamintojo instrukcijas, užtikrindami, kad aparatinė įranga palaiko MPO/MTP jungtis ir DDM/DOM sąsają, jei reikia diagnostikos prieigos. Prijunkite MPO/MTP daugiamodį šviesolaidinį pataisymo kabelį prie siųstuvo-imtuvo prievado, laikydamiesi tinkamo poliškumo ir skaidulos tipo. Po fizinio įdiegimo patikrinkite ryšio būseną ir duomenų perdavimo spartą per įrenginio valdymo sąsają ir įsitikinkite, kad 40 Gbit/s ryšys yra nustatytas. Laikykitės pagrindinės įrangos procedūrų dėl programinės įrangos ar suderinamumo nustatymų, kai naudojate trečiųjų šalių siųstuvus-imtuvus.

Rekomendacijos

Naudokite suderintus MPO/MTP daugiamodžius pataisymo kabelius ir, jei įmanoma, abiejuose jungties galuose suderinamus „BlueOptics“ pataisymo skydus ar siųstuvus-imtuvus, kad užtikrintumėte optimalų atstumą ir signalo kokybę. Patvirtinkite, kad tinklo įranga palaiko 40GBASE-PLR4 profilį ir DDM/DOM funkciją, jei reikia nuotolinės diagnostikos. Laikykitės bendrųjų skaidulos tvarkymo geriausios praktikos: laikykite jungtis švarias, venkite staigių lenkimų ir pritvirtinkite kabelius, kad išvengtumėte mechaninio įtempimo.
