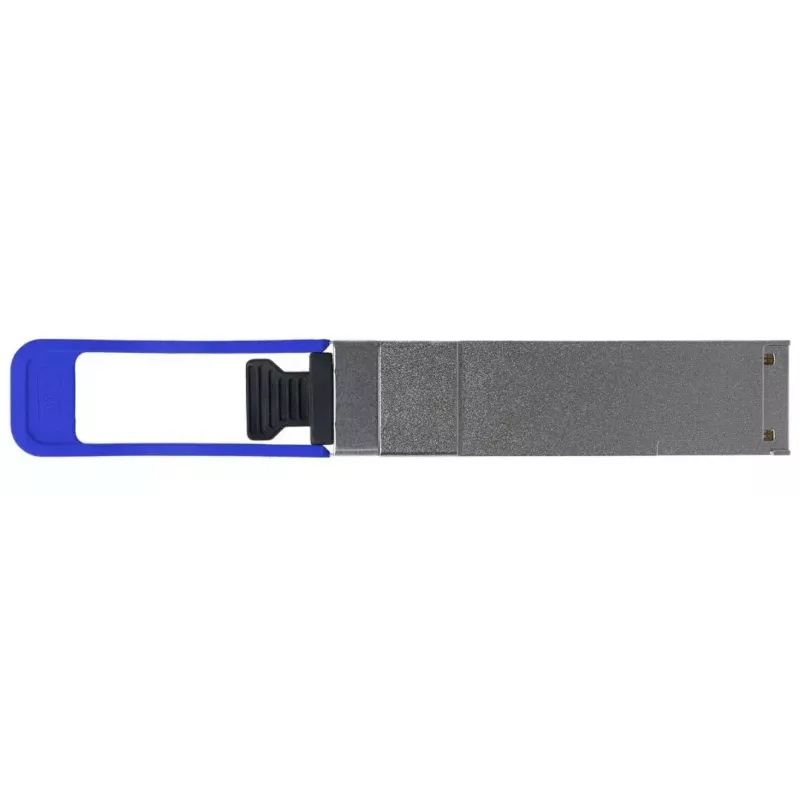

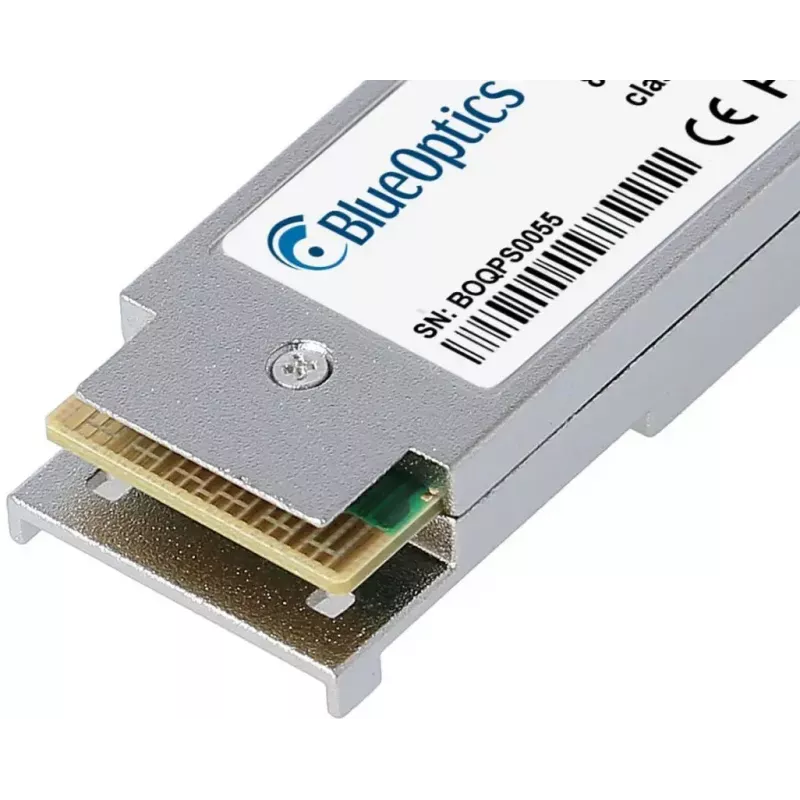

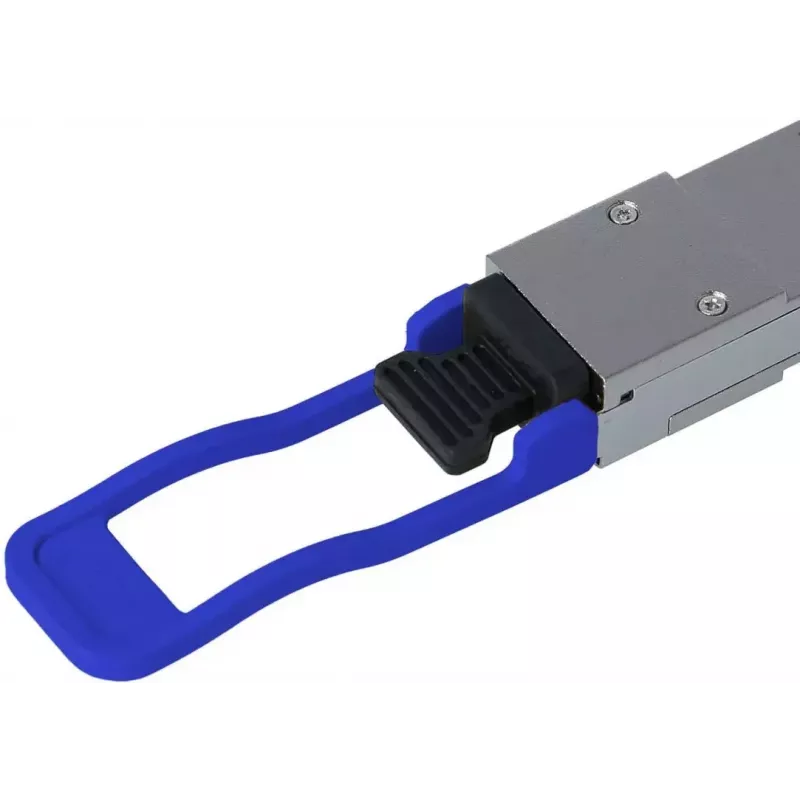

Šviesolaidinis siųstuvas-imtuvas BlueOptics ET6401-LR4-BO QSFP 10000 m

„BlueOptics ET6401-LR4-BO QSFP 10000 m“ yra su 40GBASE-LR4 suderinamas šviesolaidinis siųstuvas-imtuvas, skirtas tolimojo ryšio vienmodėms jungtims iki 10 000 metrų. Įdėtas į lengvą aliuminį ir sveriantis tik 20 g, šis QSFP siųstuvas-imtuvas naudoja LC dvipusį jungiamumą ir palaiko 40 Gbps optinį duomenų perdavimą su CWDM pagrindu veikiančiais siuntimo ir priėmimo kanalais. Jis sukurtas atitikti MSA QSFP formos faktoriaus standartus ir skirtas naudoti tinklo įrangoje, kuri palaiko LR4 QSFP optiką.

Privalumai

Modulis užtikrina tolimojo ryšio optinį jungiamumą su mažu jautrumu elektromagnetiniams trikdžiams, būdingu vienmodėms šviesolaidinėms jungtims. Sukurtas pagal MSA standartus, jis turi CWDM optiką patikimam bangos ilgių tankinimui ir palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM) realaus laiko parametrams, tokiems kaip maitinimo įtampa, lazerio poslinkis, siuntimo / priėmimo galia ir temperatūra. Aliuminio korpusas užtikrina mechaninį patvarumą, išlaikant minimalų svorį tankiems įrenginiams.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite QSFP siųstuvą-imtuvą į suderinamą QSFP prievadą priimančiame įrenginyje, kai įrenginys išjungtas, arba laikydamiesi priimančio įrenginio tiekėjo karšto prijungimo procedūros. Prijunkite LC dvipusius vienmodžius šviesolaidinius pataisos laidus prie siųstuvo-imtuvo LC prievadų, laikydamiesi siuntimo / priėmimo orientacijos. Patikrinkite, ar priimantis įrenginys atpažįsta modulį, ir, jei yra, įjunkite arba nuskaitykite DDM/DOM parametrus, kad stebėtumėte jungties būklę. Naudokite tinkamus šviesolaidinius pataisos skydus arba tiesiogines jungtis, kad pasiektumėte nurodytą atstumą ir našumą.

Rekomendacijos

Įsitikinkite, kad priimančioji aparatinė ir programinė įranga aiškiai palaiko LR4 QSFP modulius ir DDM/DOM, jei reikia diagnostikos. Naudokite vienmodį šviesolaidį ir aukštos kokybės LC dvipusius pataisos laidus, palaikykite švarias jungtis ir patikrinkite jungties biudžetą, kai atstumas artėja prie 10 km. Siekiant sąveikumo, išbandykite modulį savo konkrečioje platformoje prieš didelio masto diegimą.
