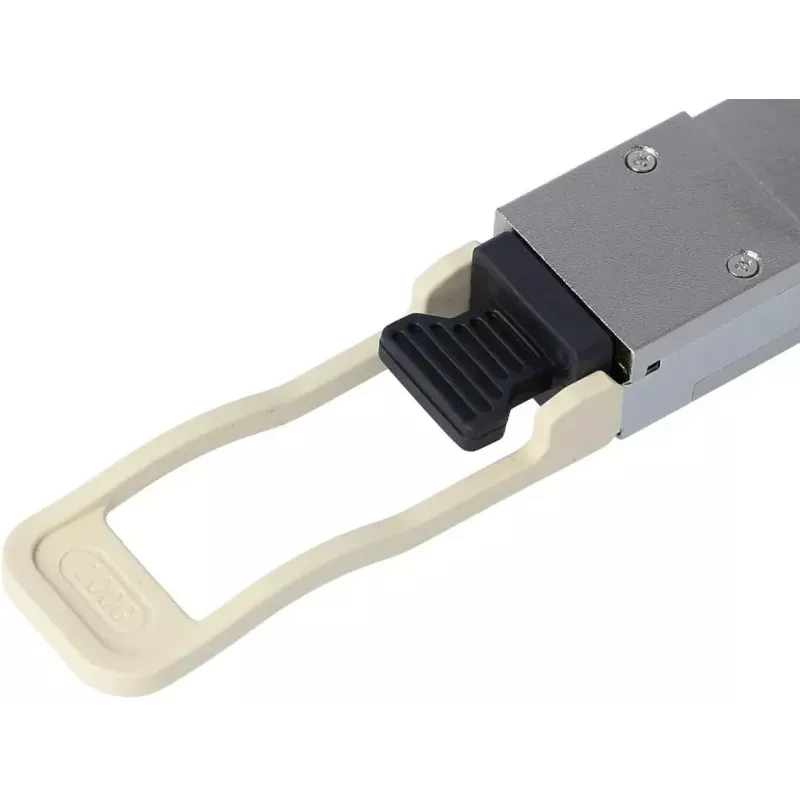

Šviesolaidinis siųstuvas-imtuvas BlueOptics BO28L859S1D 100000 Mbit/s QSFP28

„BlueOptics BO28L859S1D“ yra QSFP28 šviesolaidinis siųstuvo-imtuvo modulis, sukurtas 100 Gbit/s tinklams. Jis įgyvendina 100GBASE-SR4 optinį standartą su MPO/MTP daugiaskaiduline jungtimi ir veikia per daugiamodę skaidulą, naudodamas 850 nm bangos ilgio optiką. Modulis atitinka MSA reikalavimus atitinkančią QSFP28 formos faktorių ir yra suderinamas su HPE platformomis, palaikančiomis Originalių JL309A siųstuvą-imtuvą. Sertifikuotas pagal CE ir FCC reikalavimus bei atitinka RoHS, siųstuvas-imtuvas sveria apie 40 g ir yra skirtas trumpojo nuotolio didelės spartos jungtims duomenų centruose ir įmonių aplinkose.

Privalumai

„BlueOptics BO28L859S1D“ siūlo kompaktišką QSFP28 sąsają, palaikančią agreguotą 100000 Mbit/s pralaidumą ir vienu metu veikiančius perdavimo bei priėmimo kanalus per MPO/MTP jungtį. Atitiktis MSA elektriniams ir mechaniniams standartams užtikrina sąveikumą su pagrindine tinklo įranga, o CE, FCC ir RoHS sertifikatai patvirtina atitiktį reglamentams ir aplinkosaugai. Modulis palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), leidžiančią realiu laiku stebėti tokius parametrus kaip temperatūra, maitinimo įtampa ir optinė galia, o tai supaprastina nuotolinę stebėseną ir trikčių šalinimą.

Tinka

• 100G eterneto jungtims tarp komutatorių ir maršrutizatorių duomenų centruose
• Spartiesiems serverių aukštyninių kanalų ir agregavimo tinklams
• „Fibre Channel“ arba SDH/SONET trumpojo nuotolio optinėms linijoms per daugiamodę skaidulą (iki tipinių SR atstumų)
• Paskirstymo skydelių jungtims ir MPO/MTP magistralinėms instaliacijoms daugiaskaidulinėse linijose

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28 (atitinka MSA)
• Optinis standartas: 100GBASE-SR4, daugiamodė skaidula
• Bangos ilgis: 850 nm siuntimui ir priėmimui
• Maksimali duomenų perdavimo sparta: 100000 Mbit/s (100 Gbit/s)
• Jungtis: MPO/MTP daugiaskaidulinė
• Tipinis pasiekiamumas: trumpojo nuotolio daugiamodės linijos (SR klasės atstumai; faktinis atstumas priklauso nuo skaidulos tipo ir linijos komponentų)
• Skaitmeninė diagnostika: DDM/DOM palaikymas optiniams ir elektriniams parametrams
• Gaminio spalva: Nikelis; svoris: apie 0,04 kg

Kaip naudoti

Įdiekite „BlueOptics BO28L859S1D“, įkišdami QSFP28 modulį į suderinamą QSFP28 lizdą komutatoriuje, maršrutizatoriuje arba pagrindiniame įrenginyje, atsargiai sulygiuokite modulį ir įstatykite, kol užsifiksuos fiksatorius. Prijunkite tinkamą MPO/MTP daugiamodį skaidulinį pataisos laidą arba magistralinį rinkinį prie modulio, laikydamiesi teisingo poliškumo ir užtikrindami, kad prijungta skaidula bei paskirstymo skydeliai atitiktų daugiamodės SR specifikacijas. Įsitikinkite, kad pagrindinio įrenginio programinė įranga ir prievado nustatymai palaiko 100GBASE-SR4, ir, jei reikia, įjunkite DDM/DOM stebėjimą valdymo sąsajoje, kad matytumėte diagnostinius duomenis.

Rekomendacijos

Naudokite OM3 arba OM4 daugiamodę skaidulą ir MPO/MTP kabelius, pritaikytus 100G SR veikimui, kad pasiektumėte geriausią pasiekiamumą ir signalo vientisumą. Prieš diegiant patikrinkite suderinamumą su tiksliniu techninės įrangos platforma ir programine įranga, o diegimo metu atlikite linijos patikrą ir optinės galios matavimus, kad patvirtintumėte teisingą veikimą.
