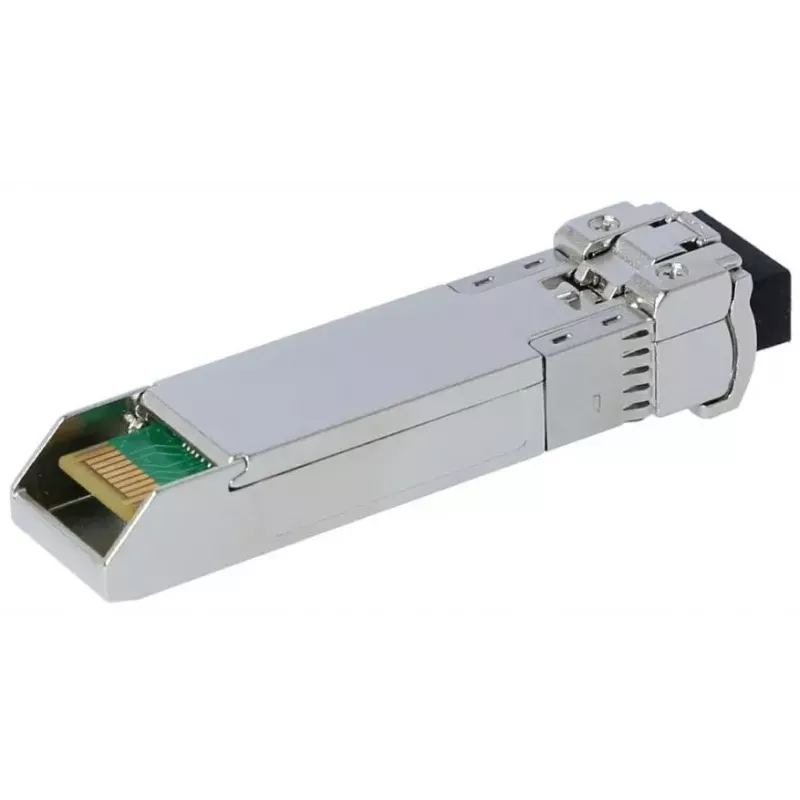

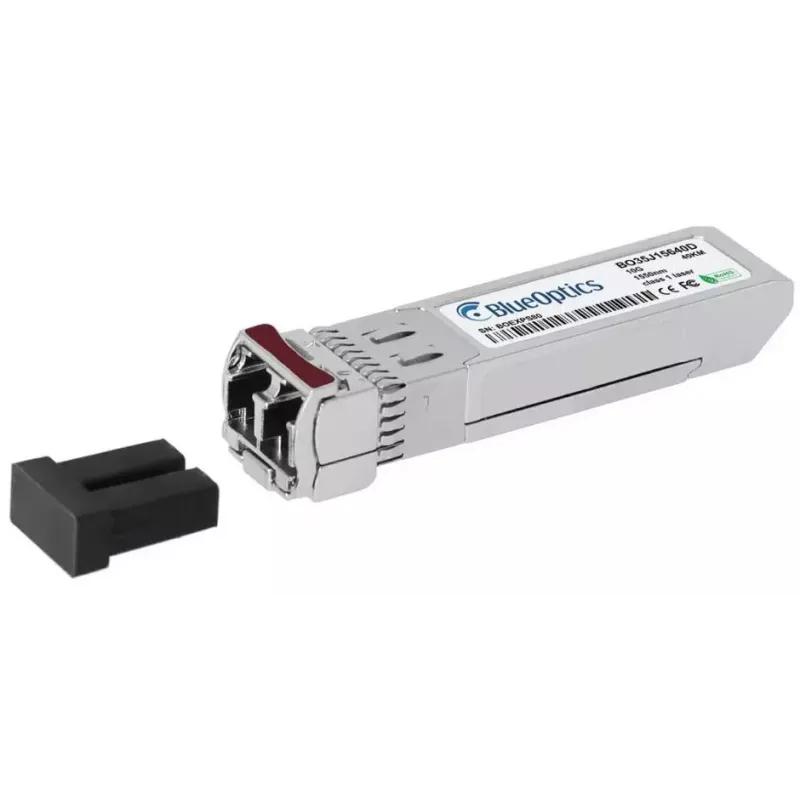

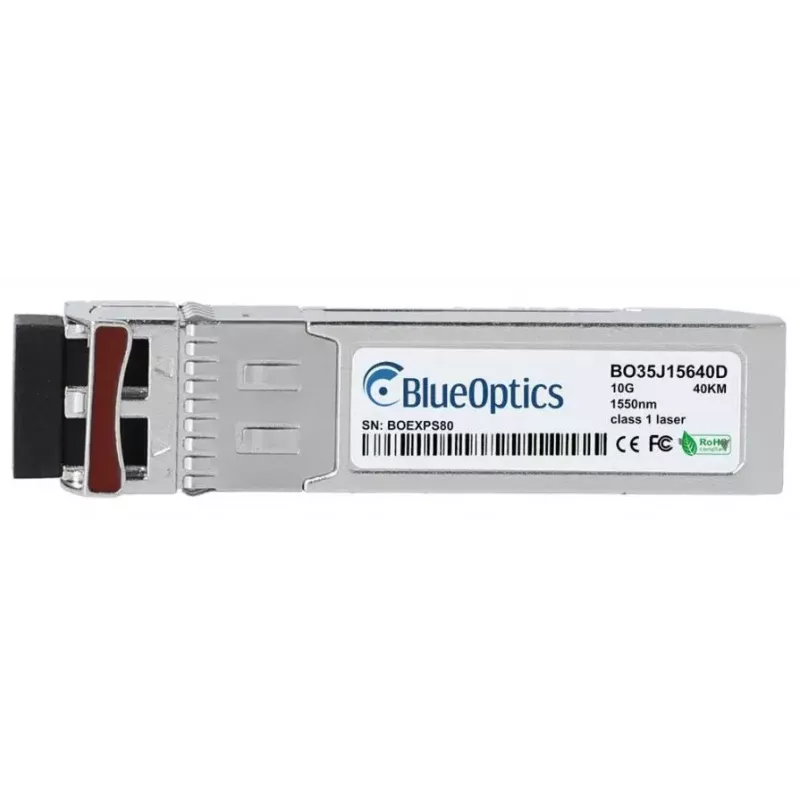

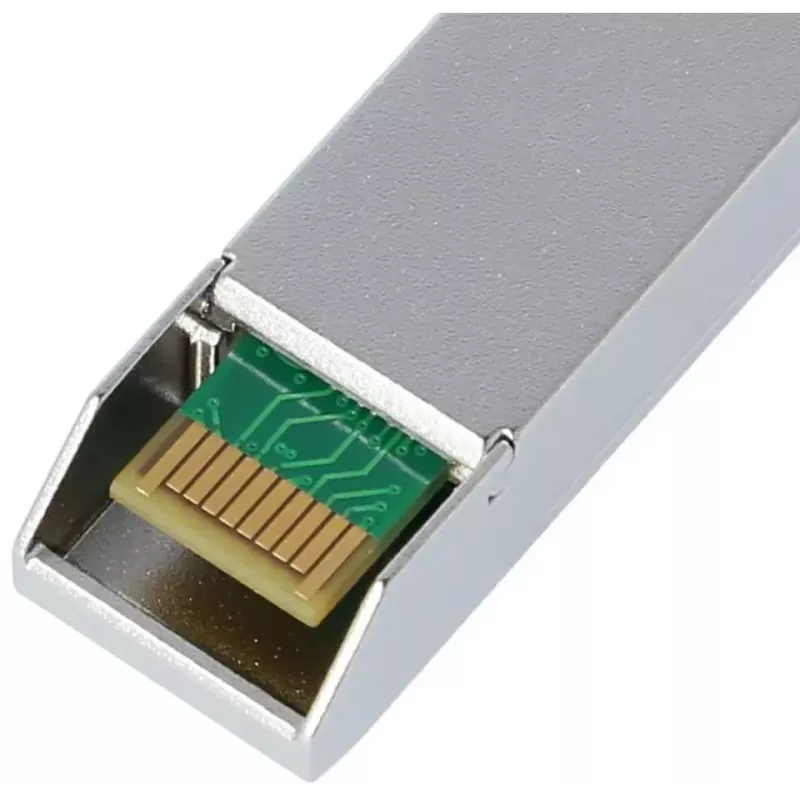

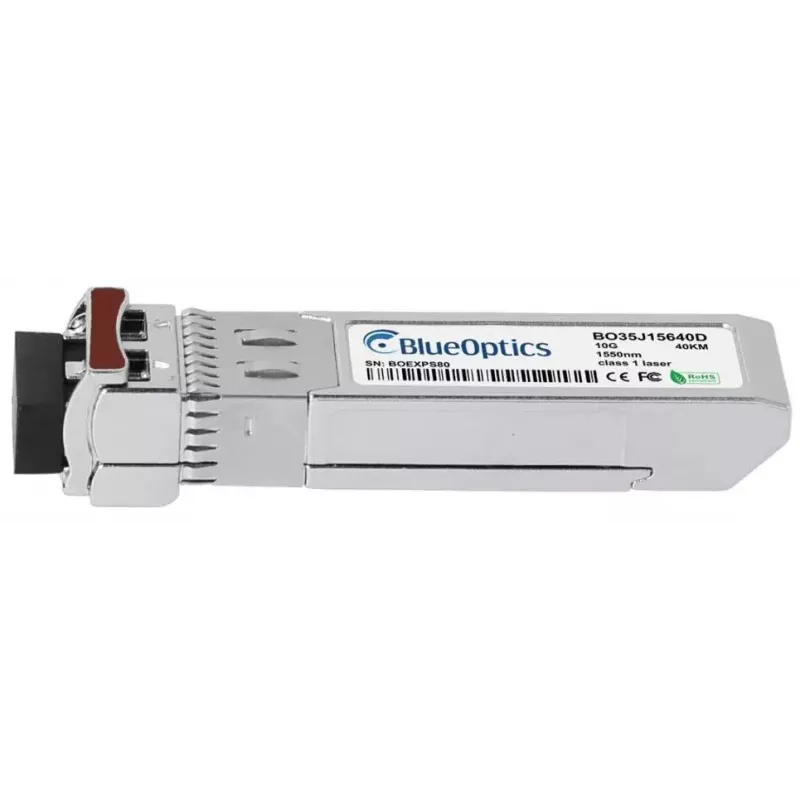

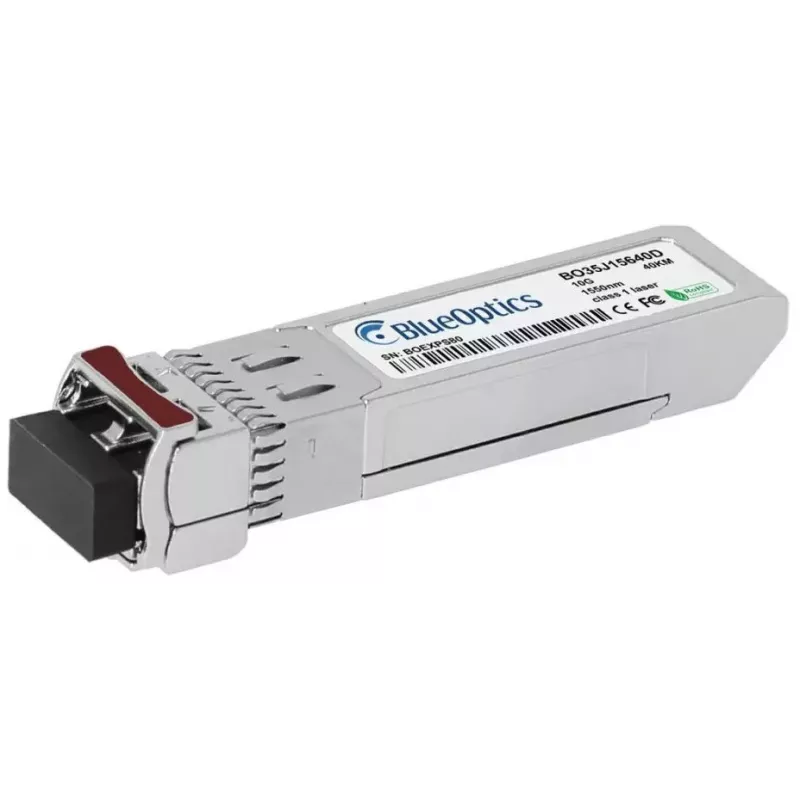

Šviesolaidinis siųstuvas-imtuvas BlueOptics AT-SP10ER40A/I-BO SFP+ 40000 m

„BlueOptics AT-SP10ER40A/I-BO SFP+ 40000 m“ yra šviesolaidinis siųstuvas-imtuvas, skirtas ilgų atstumų didelės spartos jungtims. Jis naudoja SFP+ sąsają ir LC dvipusį jungiamumą optiniams signalams perduoti ir priimti vienmodžiu šviesolaidžiu 1550 nm bangos ilgiu. Modulis turi aliumininį korpusą ir mažą svorį (apie 20 g), tinkamą integruoti į komutatorius, maršruto parinktuvus ir saugojimo įrangą, palaikančią SFP+ optiką. Jis skirtas Ethernet ir kitiems optinio perdavimo protokolams, kuriems reikalingas patikimas 10 Gbit/s našumas iki 40 km nuotoliu.

Privalumai

Šis „BlueOptics“ SFP+ modulis atitinka MSA suderinamą formos koeficientą ir LC dvipusės jungties standartus, todėl yra plačiai suderinamas su įranga, palaikančia 10GBASE-ER optiką. Aliumininis korpusas užtikrina mechaninę apsaugą ir šiluminį stabilumą, o kompaktiškas SFP+ formatas leidžia tankiai išdėstyti prievadus. Siųstuvas-imtuvas sukurtas palaikyti tipines stebėjimo funkcijas ir yra suderinamas su įranga, skirta panašiems 10G ER moduliams, suteikdamas ilgo pasiekiamumo ir veikimo patikimumo pusiausvyrą optinėms linijoms.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite SFP+ siųstuvą-imtuvą į suderinamą tinklo įrenginio SFP+ prievadą, kol užsifiksuos, tada prijunkite LC dvipusį vienmodžio komutacinį kabelį tarp siųstuvų-imtuvų arba prie pataisos skydelio. Įsitikinkite, kad abiejuose galuose naudojamas vienmodis šviesolaidis ir teisingas perdavimo bei priėmimo poliškumas. Nustatykite pagrindinį įrenginį 10G veikimui, kaip reikalauja platforma, ir patikrinkite linijos būseną per įrenginio valdymo sąsają. Jei skaitmeninis diagnostikos stebėjimas yra prieinamas ir palaikomas pagrindinio įrenginio, įjunkite arba patikrinkite DDM/DOM, kad stebėtumėte parametrus, pvz., optinę galią ir temperatūrą.

Rekomendacijos

Ilgo pasiekiamumo linijoms naudokite vienmodį šviesolaidį su tinkamais slopinimo biudžetais ir patikrinkite siųstuvo-imtuvo suderinamumą su tinklo įrangos gamintoju. Saugokite siųstuvą-imtuvą nuo teršalų ant šviesolaidžio jungčių; nenaudojamus prievadus uždenkite dulkių dangteliais, o prieš sujungdami nuvalykite jungtis. Jei reikalinga nuotolinė diagnostika, patvirtinkite, kad pagrindinis įrenginys palaiko modulio stebėjimo funkcijas.
