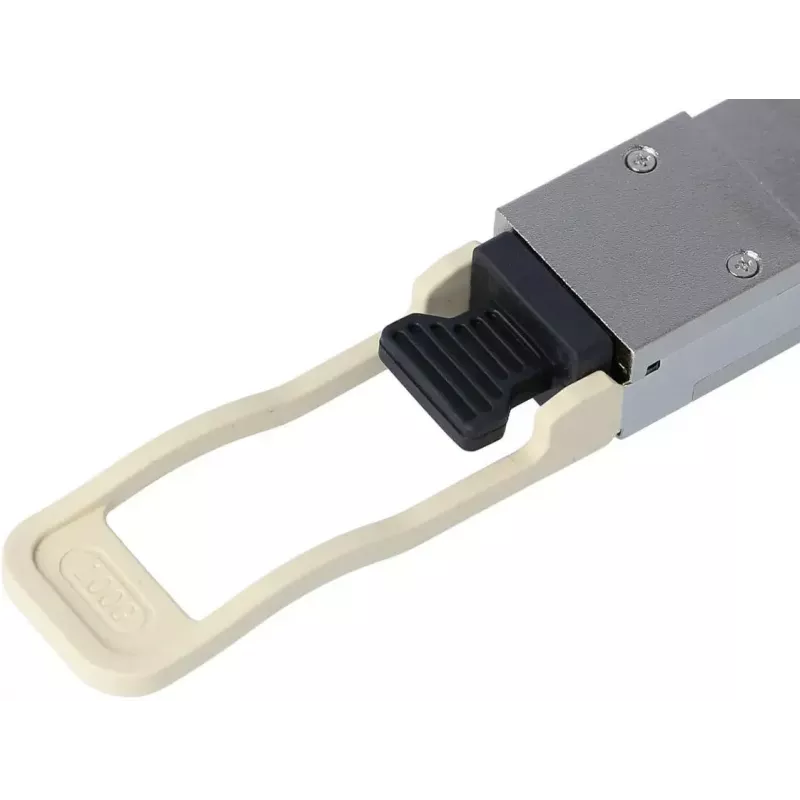

Šviesolaidinis siųstuvas-imtuvas BlueOptics ACM761-BO QSFP28 MTP/MPO

BlueOptics ACM761-BO QSFP28 MTP/MPO yra šviesolaidinis siųstuvas-imtuvas, skirtas 100G spartos duomenų perdavimui duomenų centrų ir įmonių tinkluose. Sukurtas pagal QSFP28 formos faktorių, jis naudoja MTP/MPO daugiaskaidulę jungtį ir palaiko 100GBASE-SR4 daugiamodį perdavimą su 850 nm lazeriais ir imtuvais. Modulis yra aliuminio korpuse ir sveria apie 40 g – tai kompaktiškas sprendimas komutatoriams, maršrutizatoriams ir kitai tinklo įrangai, palaikančiai QSFP28 optinius modulius.

Privalumai

Modulis atitinka MSA suderinamas QSFP28 specifikacijas, užtikrinančias sąveiką su aparatinės įrangos platformomis, palaikančiomis 100GBASE-SR4 optiką. Aukštos kokybės optinių ir elektroninių komponentų naudojimas užtikrina stabilų veikimą ir ilgą tarnavimo laiką. MTP/MPO jungtis leidžia lygiagretų daugiaskaidulinį perdavimą apjungtoms 100 Gbit/s linijoms ir palengvina kabelių sujungimą su MPO magistraliniais kabeliais arba MPO pataisų skydais. Aliuminio korpusas suteikia patikimą mechaninę apsaugą, išlaikant mažą svorį.

Tinka

• Duomenų centrų aukštynkryptėms ir stuburo-lapų jungtims
• Didelio našumo komutatorių tarpusavio jungtims
• Tinklo agregavimui ir branduolio paskirstymui
• Saugyklų tinklams ir serverių ūkių jungtims

Pagrindinės specifikacijos

• Formos faktorius: QSFP28
• Duomenų perdavimo sparta: 100 Gbps (100GBASE-SR4)
• Jungtis: MTP / MPO daugiaskaidulė
• Bangos ilgis: 850 nm (siųstuvas ir imtuvas)
• Suderinamas skaidulos tipas: Daugiamodė skaidula (MMF)
• Maksimalus tipinis pasiekiamumas: iki 100 m naudojant tinkamą daugiamodę skaidulą (OM3/OM4, priklausomai nuo galimybių)
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,04 kg

Kaip naudoti

Įdiekite BlueOptics ACM761-BO įkišdami jį į suderinamą QSFP28 lizdą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai įrenginys išjungtas arba laikantis įrangos gamintojo nurodymų. Prijunkite MPO/MTP daugiaskaidulinį pataisų kabelį tarp siųstuvo-imtuvo ir atitinkamo MPO pataisų skydo arba tiesiogiai prie kito MPO siųstuvo-imtuvo, laikydamiesi tinkamo poliškumo ir skaidulų atvaizdavimo. Patikrinkite ryšio būseną ir, jei yra galimybė, įjunkite arba patikrinkite skaitmeninę diagnostiką (DDM/DOM) per priimančiąjį įrenginį, kad stebėtumėte parametrus, tokius kaip optinė galia ir temperatūra.

Rekomendacijos

Užtikrinkite, kad priimančioji aparatinė įranga palaiko 100GBASE-SR4 QSFP28 modulius ir MPO/MTP jungtis. Naudokite sertifikuotą OM3/OM4 daugiamodę skaidulą ir atitinkančius reikalavimus MPO/MTP pataisų laidus, kad pasiektumėte nurodytą pasiekiamumą ir našumą. Laikykitės ESD atsargumo priemonių tvarkydami ir venkite jungčių galų užteršimo; prieš sujungdami patikrinkite ir nuvalykite MPO ferules tinkamais įrankiais. Patvirtinkite DDM/DOM suderinamumą tiksliniame įrenginyje, jei reikalingas nuotolinis stebėjimas.
