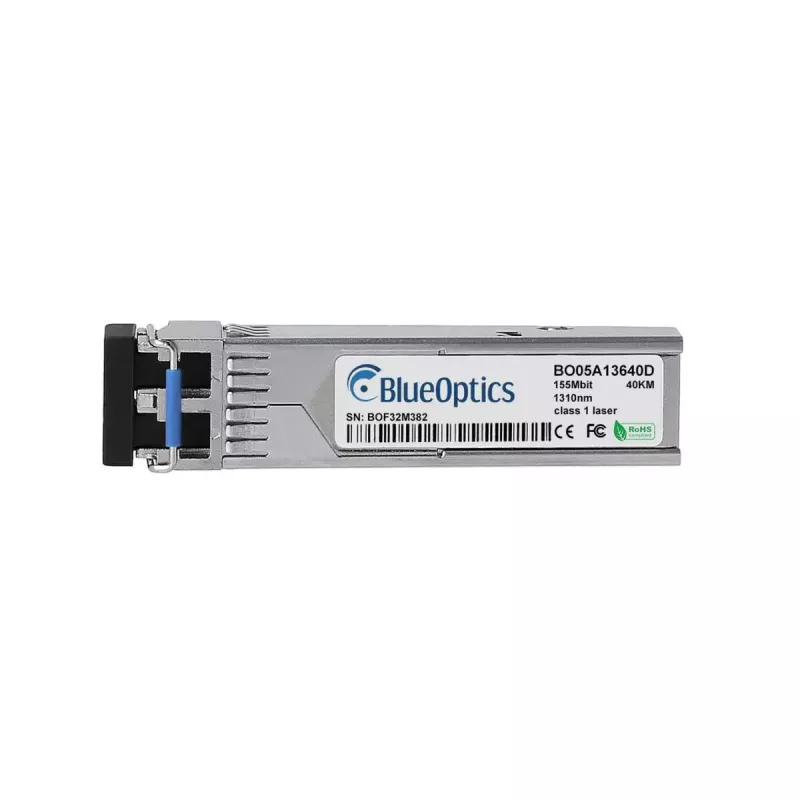

Šviesolaidinis siųstuvas-imtuvas BlueOptics 1AB376350002-BO SFP 40000 m

„BlueOptics 1AB376350002-BO SFP 40000 m“ yra vienmodis šviesolaidinis siųstuvas-imtuvas, skirtas patikimam didelės spartos duomenų perdavimui iki 40 000 metrų atstumu. Pagamintas pagal MSA SFP formos faktoriaus standartus su aliuminio korpusu ir LC Duplex jungtimi, šis modulis palaiko optinį ryšį naudojant 1310 nm siuntimo ir priėmimo bangos ilgius ir tinka Ethernet, Fibre Channel over Ethernet arba SDH/SONET programoms iki nurodytų duomenų spartos ir atstumų. Kompaktiška, lengva konstrukcija užtikrina suderinamumą su įranga, priimančia standartinius SFP modulius.

Privalumai

Šis „BlueOptics“ SFP modulis sujungia standartizuotą SFP sąsają ir LC Duplex jungtį, kad būtų lengva integruoti į tinklo komutatorius, maršrutizatorius ir saugojimo sistemas. Aliuminio korpusas užtikrina mechaninį stabilumą, o vienmodė optinė konstrukcija leidžia užmegzti ilgo nuotolio ryšius iki 40 km. Moduliai yra išbandyti dėl suderinamumo su pagrindinėmis aparatinės įrangos platformomis, juose naudojami komponentai, parinkti taip, kad atitiktų pramonės MSA reikalavimus, o tai užtikrina nuspėjamą veikimą ir ilgą tarnavimo laiką.

Tinka

• Ilgo nuotolio vienmodžių šviesolaidinių linijų jungtims (iki 40 km)
• Tinklo įrangai su SFP lizdais, pvz., komutatoriams, maršrutizatoriams ir saugojimo sistemoms
• Optinio Ethernet, Fibre Channel over Ethernet ir SDH/SONET aplinkoms

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas prijungiamas formos faktorius)
• Bangos ilgis: 1310 nm siuntimui ir priėmimui
• Maksimalus pasiekiamumas: 40 000 m (40 km) per vienmodį šviesolaidį
• Jungties tipas: LC Duplex
• Korpuso medžiaga: aliuminis
• Svoris: 0,02 kg

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į suderinamą tinklo įrenginio SFP lizdą, kol jis užsifiksuos, tada prijunkite LC Duplex vienmodžius šviesolaidinius pataisų laidus prie siųstuvo-imtuvo prievadų, laikydamiesi siuntimo/priėmimo krypties. Įsitikinkite, kad pagrindinis įrenginys palaiko reikiamus protokolus ir optinius parametrus, ir patikrinkite ryšio būseną naudodami pagrindinio įrenginio sąsają. Jei aparatinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite ją, kad galėtumėte stebėti veikimo parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, išėjimo ir įėjimo galia bei temperatūra.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite vienmodžius LC Duplex pataisų laidus ir, jei įmanoma, pataisų skydus arba tiesioginius siųstuvo-imtuvo prie siųstuvo-imtuvo ryšius, atitinkančius modulio specifikaciją. Prieš pasikliaudami diagnostiniu stebėjimu, patvirtinkite DDM/DOM palaikymą pagrindiniame įrenginyje. Elkitės su siųstuvu-imtuvu atsargiai, kad neužterštumėte šviesolaidžio galų, ir laikykitės standartinių elektrostatinės iškrovos (ESD) ir šviesolaidžio saugos procedūrų montavimo bei priežiūros metu.
