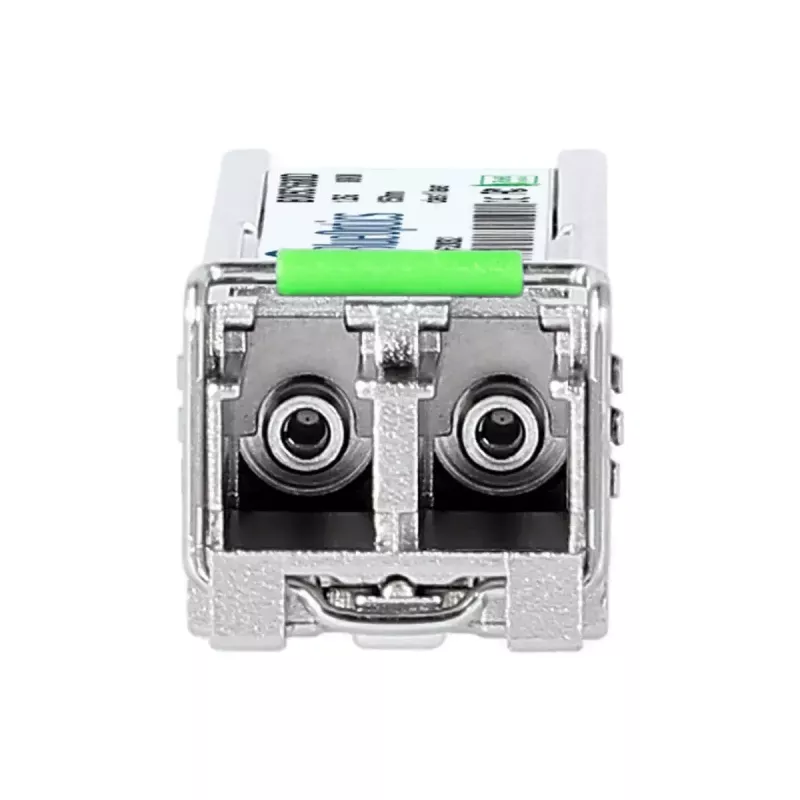

Šviesolaidinis SFP siųstuvas-imtuvas BlueOptics NPA0012-V701-BO LC aliuminis 20 g

„BlueOptics NPA0012-V701-BO“ yra SFP šviesolaidinis siųstuvas-imtuvas, skirtas vienmodėms jungtims su LC dvipusiu lizdu. Pagamintas iš aliuminio korpuso ir sveriantis apie 20 g, modulis atitinka MSA formos faktoriaus standartus ir palaiko 1000BASE-ZX perdavimą ilgo nuotolio optiniams ryšiams. Jis integruoja perdavimo ir priėmimo lazerius ties 1550 nm bangos ilgiu ir tinka Ethernet, Fibre Channel over Ethernet ar SDH/SONET programoms iki 1,25 Gbit/s spartos ir atstumams iki maždaug 80 km, kai naudojamas su tinkamu vienmodžiu šviesolaidžiu.

Privalumai

Modulis siūlo kompaktišką, standartizuotą SFP sąsają, skirtą lengvam karšto prijungimo įrengimui suderinamoje tinklo įrangoje. Aliuminio korpusas užtikrina mechaninį patvarumą ir šilumos išsklaidymą, o LC jungtis palaiko dvipusius optinius kanalus. Sukurtas atitikti įprastas MSA ir 1000BASE-ZX specifikacijas, siųstuvas-imtuvas turi skaitmeninę diagnostiką (DDM/DOM), leidžiančią realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, perdavimo galią, priėmimo galią ir temperatūrą, kai tai palaiko priimančioji įranga.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics“ SFP siųstuvą-imtuvą į suderinamą SFP prievadą savo komutatoriuje, maršrutizatoriuje ar saugojimo įrenginyje, kai įranga išjungta, arba laikydamiesi gamintojo karšto keitimo procedūros. Prijunkite LC dvipusius vienmodžius pataisomuosius kabelius prie modulio LC jungties, užtikrindami teisingą perdavimo-priėmimo suderinimą tarp galų. Jei reikia rankinio nustatymo, sukonfigūruokite priimančiąją sąsają 1000BASE-ZX veikimui ir patikrinkite ryšio būseną per įrenginio valdymo sąsają. Jei reikia DDM/DOM stebėjimo, įjunkite arba užklauskite diagnostinius registrus iš priimančiosios platformos, kai tai palaikoma.

Rekomendacijos

Geriausias optinis našumas pasiekiamas su švariomis jungtimis, tinkamu vienmodžiu šviesolaidžiu (ITU-T G.652 ar panašiu) ir gerai valdomais optiniais biudžetais. Venkite lenkti šviesolaidžius virš jų minimalaus lenkimo spindulio, naudokite suderinamus LC pataisomuosius kabelius ir pataisomuosius skydus bei užtikrinkite, kad priimančioji įranga palaiko 1000BASE-ZX SFP, kad pasiektumėte visas funkcijas ir diagnostiką.
