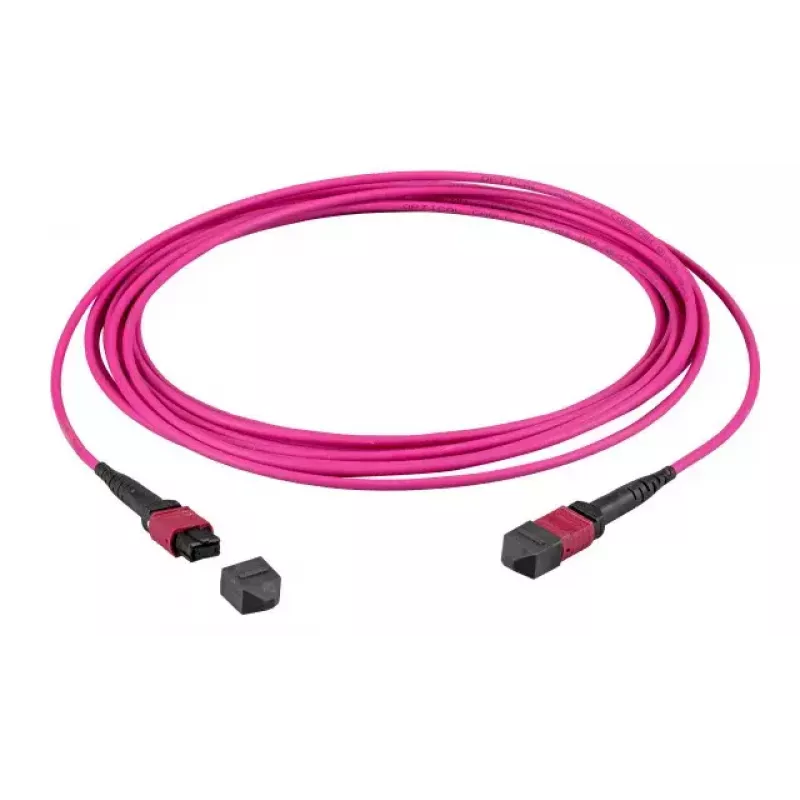

Šviesolaidinis MTP kabelis EFB Elektronik MTPF12MTPFOM4-5 — OM4, 50 µm, 5 m, MTP–MTP, violetinis

EFB Elektronik MTPF12MTPFOM4-5 yra 5 m ilgio daugiamodis šviesolaidinis kabelis su MTP jungtimis abiejuose galuose, sukurtas didelio tankio ir didelės spartos optinėms jungtims. Naudojant OM4 daugiamodį pluoštą su 50 µm šerdies skersmeniu, šis violetinis kabelis palaiko mažų nuostolių perdavimą trumpais ir vidutiniais atstumais ir yra tinkamas InfiniBand, Ethernet ir kitiems daugiamodžiams optiniams tinklams. Kompaktiška MTP–MTP konfigūracija leidžia lengvai integruoti į pataisų skydus, kasetines sistemas ir tiesioginius jungiklių tarpusavio ryšius duomenų centro stovuose.

Privalumai

Šis OM4 MTP–MTP kabelis užtikrina didesnį pralaidumą ir mažesnį slopinimą, palyginti su žemesnės klasės daugiamodžiais pluoštais, padedančius išlaikyti signalo vientisumą didelės spartos jungtims. 12 pluoštų MTP jungties konfigūracija leidžia naudoti lygiagrečią optiką ir didelio tankio kabelines sistemas, mažinant pataisų erdvę ir supaprastinant maršruto parinkimą perpildytuose stovų aplinkose. 5 m ilgis suteikia pusiausvyrą tarp lankstumo ir struktūrizuotų kabelinių sistemų reikalavimų tipiniams duomenų centrų išdėstymams.

Tinka

• Duomenų centrų tarpusavio jungtims ir „top-of-rack“ iki „end-of-row“ linijoms
• Didelės spartos InfiniBand ir daugiamodžiams Ethernet ryšiams
• Didelio tankio pataisų skydams, kasetėms ir MTP magistralinėms linijoms
• Lygiagrečios optikos siųstuvų-imtuvų jungtims (pvz., 40G/100G diegimams)
• Jungiklių tarpusavio ir įrangos tarpusavio trumpų bei vidutinių atstumų linijoms

Pagrindinės specifikacijos

• Pluošto tipas: OM4 daugiamodis
• Šerdies skersmuo: 50 µm
• Jungties tipas: MTP į MTP (12 pluoštų MPO stiliaus)
• Kabelio ilgis: 5 m
• Spalva: violetinė
• Pritaikymas: daugiamodė lygiagreti optika ir magistralinės linijos

Kaip naudoti

Įdiekite MTP–MTP kabelį sulygiuodami MTP jungtis su atitinkamais lizdais siųstuvuose-imtuvuose, pataisų skyduose ar kasetėse ir įkiškite, kol jungtis užsifiksuos. Užtikrinkite, kad jungties orientacija atitiktų jūsų sistemos poliškumo reikalavimus ir kad abu galai būtų švarūs prieš sujungimą. Nutieskite kabelį per kabelių valdymo takus, vengdami staigių lenkimų ir per didelės traukimo jėgos; laikykitės gamintojo rekomenduojamo minimalaus lenkimo spindulio, kad išsaugotumėte pluošto charakteristikas. Diegiant didelio tankio stovuose, paženklinkite kiekvieną galą, kad išlaikytumėte aiškią identifikaciją ir poliškumą diegimo bei priežiūros metu.

Rekomendacijos

Patikrinkite ir nuvalykite jungčių galinius paviršius su tinkamais pluošto valymo įrankiais prieš kiekvieną sujungimą. Naudokite dulkių gaubtelius, kai jungtys nenaudojamos, venkite staigių lenkimų ir laikykitės tinkamo poliškumo atvaizdavimo lygiagrečiai optikai, kad užtikrintumėte teisingą kanalų suderinimą ir optimalų linijos veikimą.
