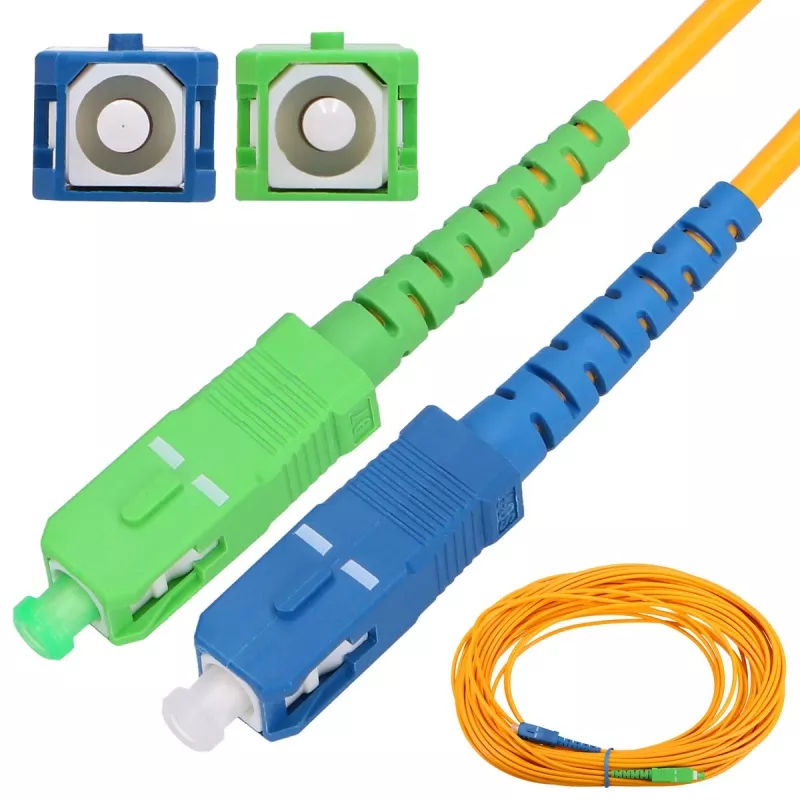

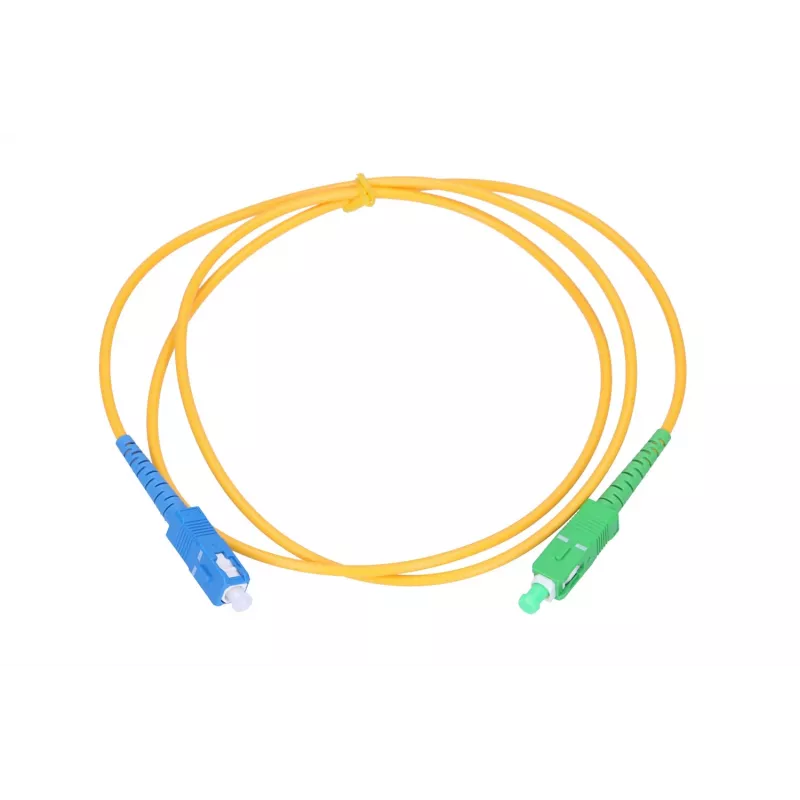

Šviesolaidinis komutacinis kabelis Extralink SC/UPC – SC/APC vienmodis simpleksinis 3 mm, 5 m (G.657.A1, FTTH)

Šviesolaidinis komutacinis kabelis Extralink SC/UPC – SC/APC vienmodis simpleksinis 3 mm, 5 m (G.657.A1, FTTH) yra vienmodis optinis komutacinis kabelis, skirtas FTTH ir kitiems vienmodžiams tinklo ryšiams. Kabelis yra 5 metrų ilgio, su 3 mm išoriniu apvalkalu ir naudoja lenkimui nejautrų G.657.A1 pluoštą. Viename gale užbaigtas SC/UPC jungtimi, o kitame – SC/APC jungtimi, jis suteikia standartizuotą simpleksinę sąsają pataisos panelėms, ONT/ONU įrenginiams, siųstuvams-imtuvams ir stelažų ar namų instaliacijoms, kurioms reikalingos SC užbaigos.

Privalumai

Extralink komutacinis kabelis naudoja G.657.A1 lenkimui nejautrų vienmodį pluoštą, kuris sumažina signalo nuostolius ankšto maršruto parinkimo ir kabelių tvarkymo scenarijuose. Jo 3 mm apvalkalas užtikrina mechaninę apsaugą ir patogų valdymą, išlaikant lankstumą montavimui. SC/UPC ir SC/APC jungčių derinys leidžia sujungti su įvairia įranga ir sumažina atgalinį atspindį ten, kur reikalingas APC užbaigimas. 5 m ilgis suteikia pusiausvyrą tarp pasiekiamumo ir patogaus kabelio maršruto gyvenamosiose ir stelažų aplinkose.

Tinka

• FTTH atšakinėms jungtims tarp OLT, ONT/ONU ir vidaus užbaigų
• Pataisymui tarp optinių siųstuvų-imtuvų ir komutatorių su SC sąsajomis
• Pataisos panelėms ir sieninėms dėžutėms, kurioms reikalingos simpleksinės SC jungtys
• Trumpiems ir vidutiniams kabelių trasoms stelažuose, spintose ar patalpose

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, lenkimui nejautrus G.657.A1
• Jungčių konfigūracija: SC/UPC į SC/APC, simpleksinis
• Kabelio išorinis skersmuo: 3 mm
• Kabelio ilgis: 5 metrai
• Apvalkalas: lankstus apsauginis išorinis apvalkalas, tinkamas vidaus instaliacijoms

Kaip naudoti

Nustatykite reikiamus prijungimo taškus ir įsitikinkite, kad įrangos prievadai yra švarūs ir suderinami su SC/UPC arba SC/APC užbaigomis. Sulygiuokite ir įkiškite SC jungtis į atitinkamus adapterius ar prievadus, kol jos užsifiksuos; venkite per didelės jėgos. Nutieskite 3 mm kabelį, kad išvengtumėte aštrių lenkimų, ir prireikus pritvirtinkite kabelių tvarkymo priedais. Atjungimui nuspauskite jungties skląstį ir traukite tiesiai, kad nepažeistumėte įvorės.

Rekomendacijos

Prieš montuodami, apžiūrėkite jungčių galinius paviršius pluošto tikrinimo įrankiu ir, jei yra užteršimo, nuvalykite tinkamomis pluošto valymo priemonėmis. Išlaikykite lenkimo spindulius, didesnius nei gamintojo rekomendacijos G.657.A1 pluoštui, kad išsaugotumėte optines charakteristikas, ir venkite gniuždymo apkrovų ties jungtimis. Naudokite dulkių gaubtelius, kai prievadai nenaudojami, ir laikykite komutacinį kabelį suvyniotą be įtemptų kilpų.
