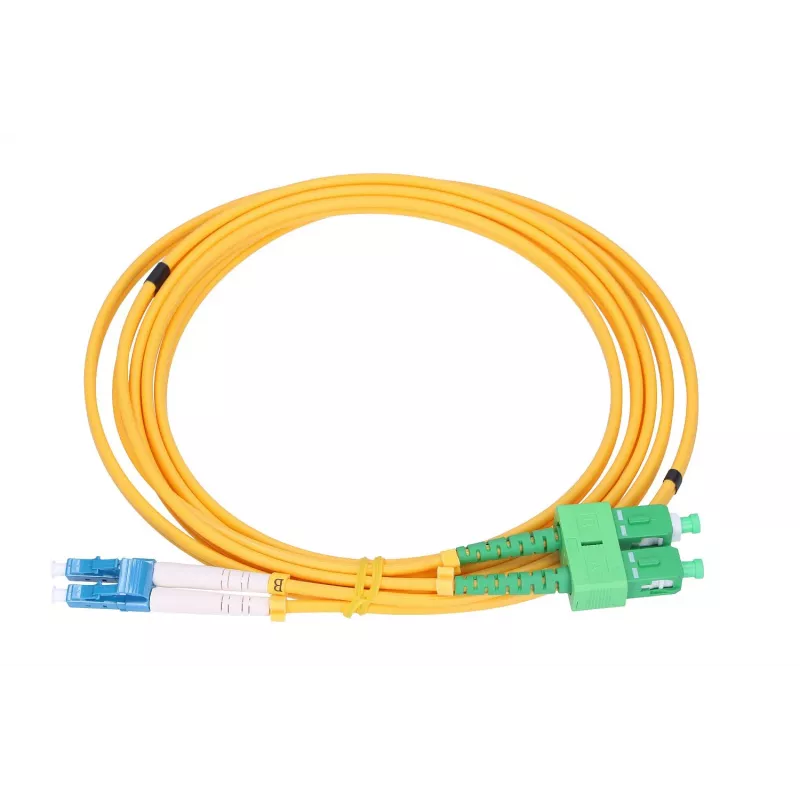

Šviesolaidinis komutacinis kabelis Extralink SC/APC į LC/UPC, vienmodis G.652D, dvipusis, 3 mm, 15 m

Extralink vienmodis dvipusis šviesolaidinis komutacinis kabelis SC/APC į LC/UPC, 15 m, siūlo gamykloje užbaigtą optinį ryšį pilnosios dvipusės transmisijos vienmodžiams tinklams. Laidas naudoja G.652D pluoštą 3,0 mm FTTH stiliaus apvalkale, su SC/APC jungtimi viename gale ir LC/UPC kitame, užtikrinant mažų nuostolių, poliarizacijos stabilias jungtis tarp įrenginių. Šis komutacinis kabelis tinka sujungti optinius komutatorius, medijos keitiklius, pataisos skydus ir FTTH įrenginius, kur reikalingos SC/APC ir LC/UPC užbaigos.

Privalumai

komutacinis kabelis užtikrina pastovią vienmodę charakteristiką, pagrįstą ITU-T G.652D pluošto savybėmis, ir kompaktišką 3 mm dvipusę konstrukciją, kurią lengva maršrutizuoti spintose ir paskirstymo skyduose. Gamykloje poliruotos jungtys (APC SC pusėje ir UPC LC pusėje) sumažina grįžtamuosius nuostolius ir užtikrina pakartojamą sujungimo kokybę. Dvipusis formatas palaiko vienalaikius siuntimo ir priėmimo kanalus dviem pluoštais, leidžiantis pilnąją dvipusę transmisiją be papildomų kabelių rinkinių.

Tinka

• Optinių komutatorių ir medijos keitiklių tarpusavio sujungimas
• Pataisos skydai ir pluošto paskirstymo rėmai duomenų centruose ir telekomunikacijų patalpose
• FTTH diegimuose, jungiant OLT prie ONU/ONT įrangos
• Laboratorinis ar lauko testavimas vienmodžių optinių linijų

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.652D
• Jungtis A: SC su kampuotu fiziniu kontaktu (APC)
• Jungtis B: LC su ultra fiziniu kontaktu (UPC)
• Konfigūracija: dvipusis (du pluoštai)
• Išorinis kabelio skersmuo: 3,0 mm
• Ilgis: 15 metrų
• Kabelio konstrukcija: FTTH stiliaus apvalkalas, tinkamas vidaus maršrutizavimui

Kaip naudoti

Prieš įstatant patikrinkite abiejų jungčių galinius paviršius dėl užteršimo ir, jei reikia, nuvalykite tinkamais pluošto valymo įrankiais. Įstatykite SC/APC jungtį į atitinkamą APC adapterį arba prievadą, stebėdami raktuotą korpusą, kad užtikrintumėte teisingą orientaciją. Įstatykite LC/UPC jungtį į LC adapterį arba įrangos prievadą, kol ji užsifiksuos. Nutieskite dvipusį kabelį esamais kabelių valdymo takais, vengiant staigių posūkių ir spaudimo; išlaikykite lenkimo spindulius, atitinkančius kabelio specifikaciją. Atjungdami atleiskite LC skląstį ir tiesiai ištraukite jungtį, tada švelniai išimkite SC/APC, traukdami už jungties korpuso, o ne už apvalkalo.

Rekomendacijos

Norint patikimų jungčių, laikykite jungčių galinius paviršius švarius ir, kai jungtys nesujungtos, uždėkite apsauginius dulkių gaubtelius. Venkite lenkti kabelį mažesniu nei rekomenduojamas spinduliu ir apsaugokite rinkinį nuo mechaninio įtempimo ir aštrių briaunų. Kuriant jungtis derinkite APC prie APC ir UPC prie UPC; nors šis produktas turi mišrias užbaigas specifiniams naudojimo atvejams, užtikrinkite, kad įrangos prievadai ir adapteriai būtų suderinami su SC/APC ir LC/UPC sąsajomis, kad išlaikytumėte mažus grįžtamuosius nuostolius ir signalo vientisumą.
