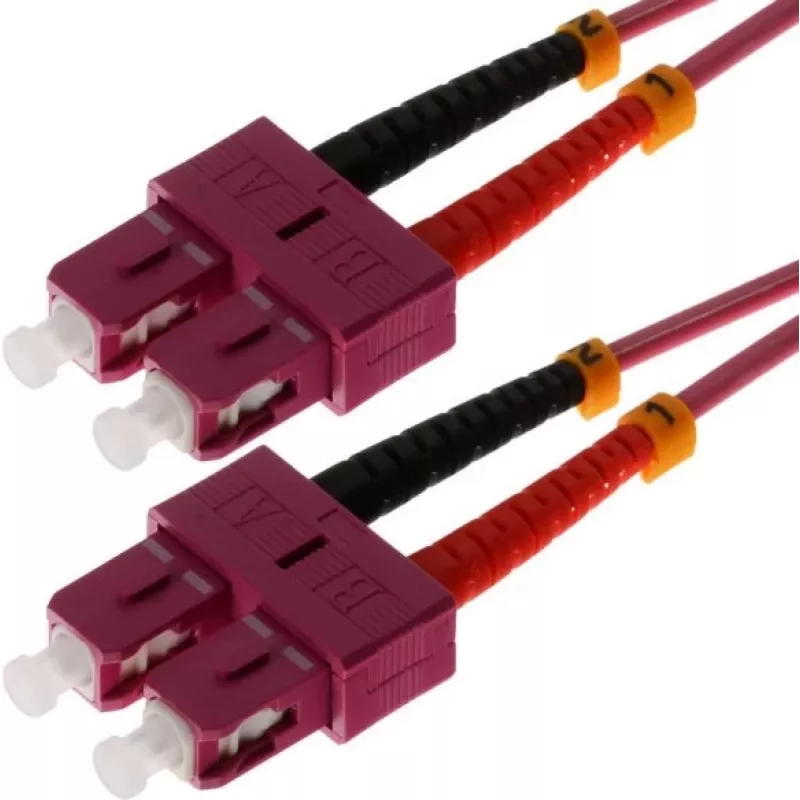

Šviesolaidinis kabelis Helos 20m OM4 SC/SC

„Helos 20m OM4 SC/SC“ šviesolaidinis kabelis yra daugiamodis dvipusis komutacinis kabelis su 50 µm šerdies skersmeniu, skirtas didelės spartos duomenų perdavimui 20 metrų atstumu. Jame naudojamas OM4 klasės pluoštas, palaikantis didesnį pralaidumą ir mažesnę modų sklaidą, palyginti su žemesnės klasės daugiamodžiais pluoštais, o SC jungtys abiejuose galuose užtikrina stumiamąjį-traukiamąjį sujungimą su patikimu išlygiavimu ir mažais įterpimo nuostoliais. Kabelis tinkamas struktūriniam kabeliavimui duomenų centruose, serverių patalpose ir tinklo spintose, kur reikalingas numatomas daugiamodis veikimas ir pilno dvipusio ryšio jungtys.

Privalumai

OM4 stiklo konstrukcija užtikrina geresnį pralaidumo ir atstumo našumą 850 nm bangos ilgiui, todėl galimi didesni duomenų perdavimo greičiai ir ilgesnis pasiekiamumas, palyginti su OM3 ir standartiniais daugiamodžiais tipais. SC/SC galinės jungtys siūlo tvirtas, lengvai valdomas jungtis su mažu atgaliniu atspindžiu ir stabiliu mechaniniu išlygiavimu. 20 metrų ilgis suteikia lankstumo įprastoms jungtims tarp stovų ar įrangos be papildomo sujungimo ar pataisymo, o dvipusė konstrukcija palaiko vienalaikį siuntimą ir priėmimą viename kabelio rinkinyje.

Tinka

• Duomenų centrų pataisymui ir įrangos tarpusavio jungtims
• Didelio našumo skaičiavimo klasteriams ir saugojimo tinklams (SAN)
• Įmonės tinklo magistralinių segmentų ir horizontaliųjų linijų
• Optinių siųstuvų-imtuvų jungtims, kurioms reikalingos SC sąsajos

Pagrindinės specifikacijos

• Pluošto tipas: Daugiamodis OM4
• Šerdies skersmuo: 50 µm
• Jungties tipas: SC į SC, dvipusis
• Ilgis: 20 metrų
• Režimas: Pilnas dvipusis ryšys
• Tipinės programos: 850 nm VCSEL pagrindu veikiančios jungtys, daugiamodžiai siųstuvai-imtuvai

Kaip naudoti

Įdiekite „Helos 20m OM4 SC/SC“ kabelį, įkišdami kiekvieną SC jungtį į atitinkamą SC adapterio ar siųstuvo-imtuvo prievadą, kol užsifiksuos skląstis. Užtikrinkite, kad siuntimo (TX) ir priėmimo (RX) kanalai būtų teisingai suporuoti abiejuose galuose, kad būtų palaikomas tinkamas pilno dvipusio ryšio komunikavimas. Nutieskite kabelį kabelių valdymo loveliais arba per izoliavimo priemones, kad išvengtumėte staigių lenkimų; išlaikykite minimalų lenkimo spindulį, nurodytą daugiamodžiams komutaciniams kabeliams. Prieš diegiant, apžiūrėkite jungčių galinius paviršius dėl užteršimo ir, jei reikia, nuvalykite tinkamomis pluošto valymo priemonėmis, kad išvengtumėte padidėjusių nuostolių ar jungties problemų.

Rekomendacijos

Naudokite šį OM4 dvipusį kabelį trumpo ir vidutinio atstumo daugiamodėms jungtims, kai naudojami 850 nm siųstuvai-imtuvai. Nenaudojamas jungtis laikykite uždengtas dangteliais, venkite per didelės tempimo jėgos kabeliui, o sandėliuodami suvyniokite kabelį be įtemptų kilpų, kad išsaugotumėte pluošto veikimą ir mechaninį vientisumą.
