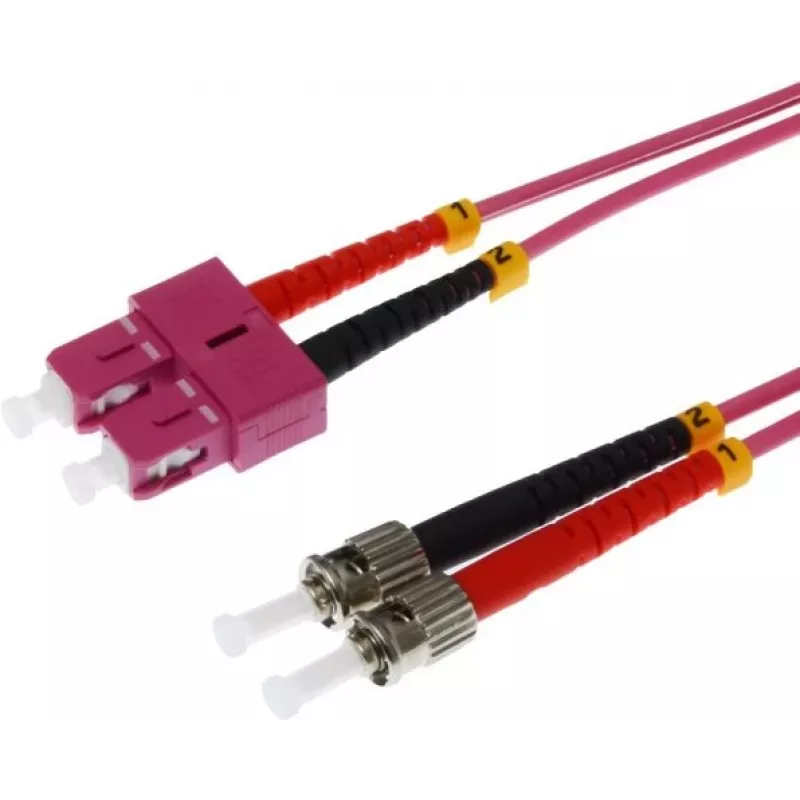

Šviesolaidinis kabelis Helos 10m OM4 SC/ST

10 metrų ilgio „Helos“ OM4 šviesolaidinis kabelis su SC ir 2x ST jungtimis yra pilno dvipusio ryšio daugiarežimė linija, skirta sparčiam duomenų perdavimui. 50 µm šerdies skersmens ir OM4 klasės daugiarežimis pluoštas užtikrina didesnį pralaidumą ir mažesnę modalinę dispersiją, palyginti su žemesnės klasės daugiarežimėmis rūšimis. Dviejų jungčių konfigūracija (viename gale SC, kitame – du ST lizdai) suteikia suderinamumą su įvairiais tinklo įrenginiais ir paskirstymo skydais, išlaikant signalo vientisumą trumpuose ir vidutiniuose ryšiuose iki 10 metrų.

Privalumai

OM4 specifikacija užtikrina didesnį pralaidumą ir geresnį veikimą 850 nm signalams, todėl galimos patikimos 10 Gigabitų ir spartesnės jungtys duomenų centruose ir įmonių aplinkoje. Pilno dvipusio ryšio konstrukcija leidžia vienu metu perduoti duomenis abiem kryptimis, o SC ir ST jungtys pasižymi patikimu mechaniniu veikimu ir plačiu suderinamumu su senesne bei modernia įranga. 10 metrų ilgis suteikia lankstumo jungiant stelažą su stelažu arba įrenginį su paskirstymo skydu be perteklinio laisvumo.

Tinka

• Duomenų centrų komutavimui ir horizontaliam kabelių tiesimui
• Spartiems serverio–komutatoriaus ryšiams
• Telekomunikacijų patalpoms ir tinklo spintoms
• Trumpo nuotolio daugiarežimiams ryšiams 10G ir 40G taikymams, kur palaikomas OM4

Pagrindinės specifikacijos

• Pluošto tipas: daugiarežimis OM4
• Šerdies skersmuo: 50 µm
• Ilgis: 10 metrų
• Jungčių konfigūracija: SC į 2×ST (pilnas dvipusis ryšys)
• Tipinis naudojimo bangos ilgis: 850 nm (optimizuotas)
• Suprojektuotas mažiems įterpimo nuostoliams ir kontroliuojamam slopinimui trumpais atstumais

Kaip naudoti

Nutieskite kabelį tarp dviejų tinklo galinių taškų, prieš įkišdami įsitikinkite, kad jungtys yra švarios ir nepažeistos. Įkiškite SC jungtį į atitinkamą SC prievadą, o kiekvieną ST jungtį – į atitinkamus ST lizdus; ST jungtis užfiksuokite pasukdami arba užfiksuodami, kaip reikalauja įranga. Venkite staigių lenkimų ir įlinkių pluošte; laikykitės minimalaus lenkimo spindulio, rekomenduojamo įrangos ar kabelio gamintojo. Po montavimo vizualiai patikrinkite arba naudokite tikrinimo įrangą, pvz., optinio galingumo matuoklį ar pluošto testerį, kad patikrintumėte vientisumą ir priimtinus nuostolių lygius.

Rekomendacijos

Iki galutinio prijungimo saugokite galinius paviršius dulkių gaubteliais, prieš sujungdami nuvalykite jungtis, o nenaudojamą kabelio ilgį laikykite švelniai suvyniotą, kad išvengtumėte mikrolenkimų. Šį OM4 kabelį naudokite trumpiems ir vidutiniams daugiarežimiams ryšiams, kur reikalingas didesnis pralaidumas ir mažesnė modalinė dispersija; ilgo nuotolio vienmodžiams poreikiams rinkitės vienmodį pluoštą.
