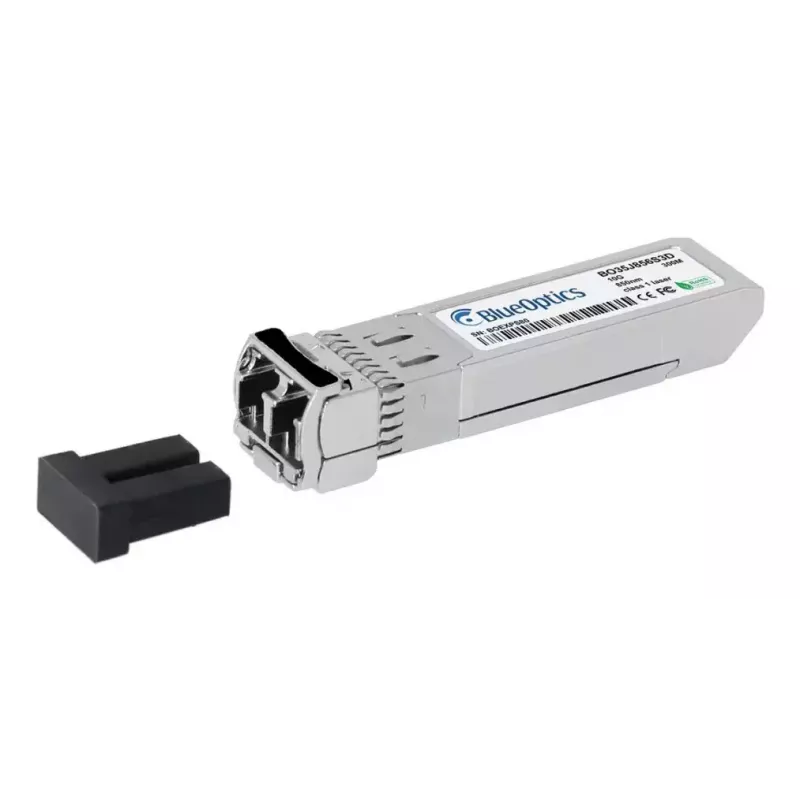

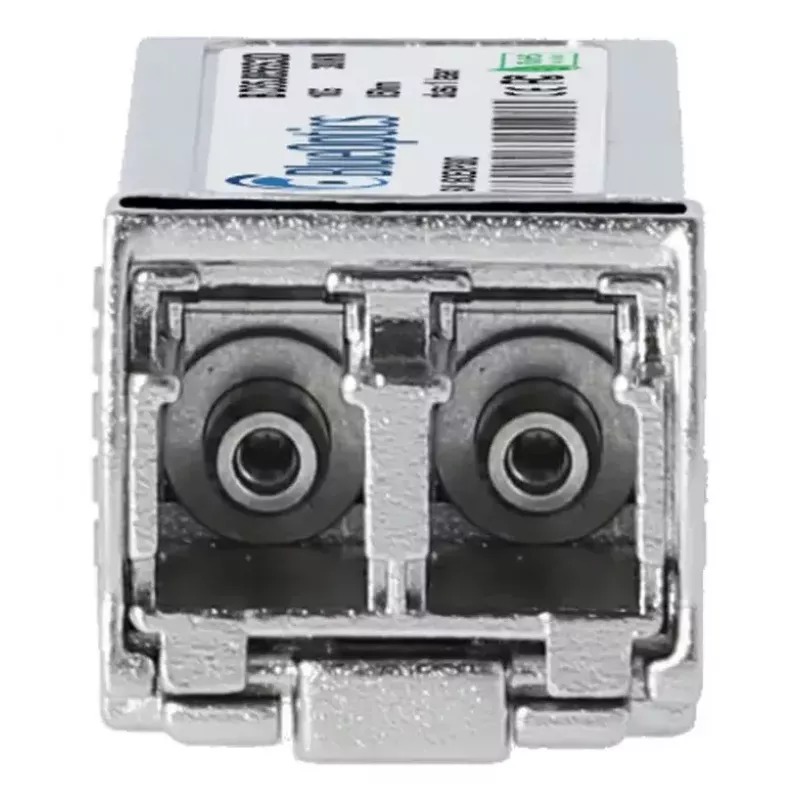

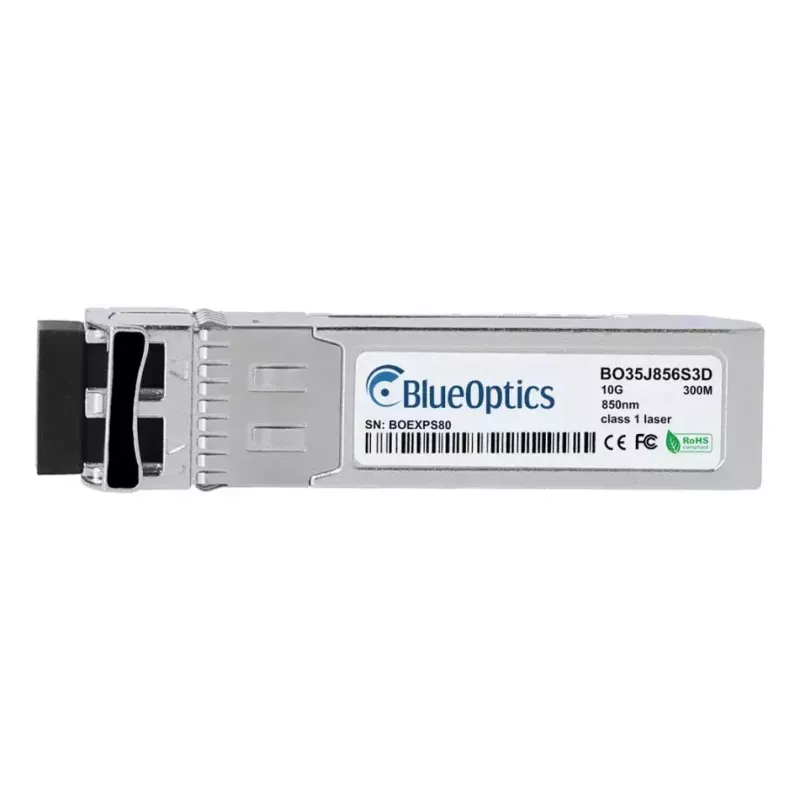

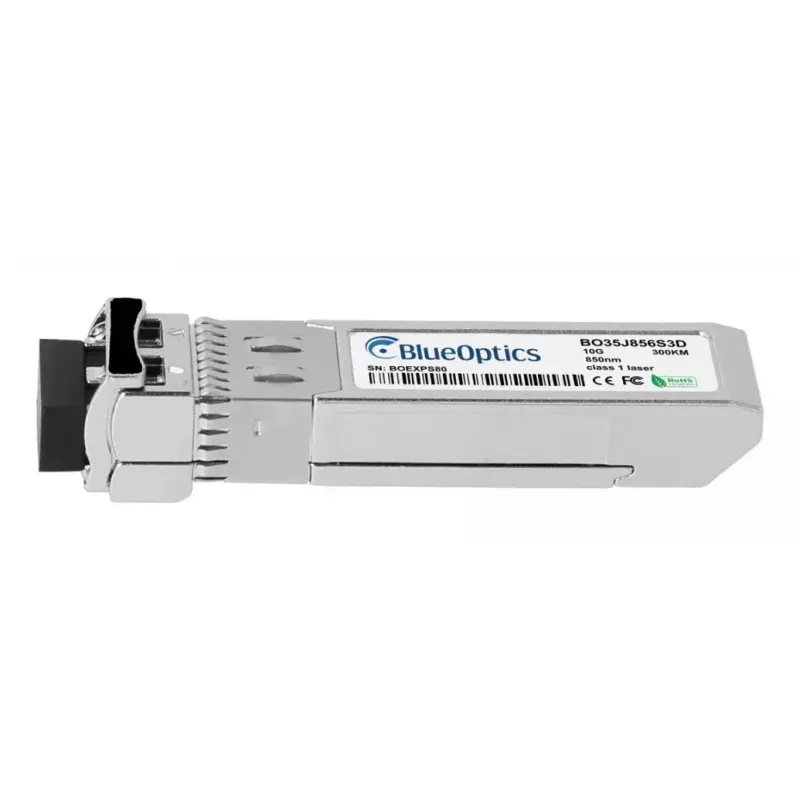

Šviesolaidinio siųstuvo-imtuvo modulis BlueOptics OWTRD1-BO 10000 Mbit/s SFP+

BlueOptics OWTRD1-BO 10000 Mbit/s SFP+ yra šviesolaidinio siųstuvo-imtuvo modulis, sukurtas 10GBASE-SR daugiamodėms jungtims. Jame naudojama LC Duplex sąsaja, o siuntimo ir priėmimo bangos ilgiai yra 850 nm. Modulis atitinka CE, RoHS ir FCC standartus, turi kompaktišką SFP+ formos faktorių ir sveria apie 20 g, todėl tinkamas montuoti į komutatorius, maršrutizatorius ir kitą tinklo įrangą, palaikančią MSA standartą atitinkančius SFP+ modulius.

Privalumai

Modulis palaiko 10 Gbit/s duomenų perdavimo spartą daugiamodžiu šviesolaidžiu su vienu metu veikiančiais siuntimo ir priėmimo kanalais per LC Duplex jungtį. Jis pagamintas pagal MSA standartus ir išbandytas dėl suderinamumo su įprastomis aparatinės įrangos platformomis. Optinėms ir elektroninėms dalims naudojami aukštos kokybės komponentai, o siųstuvas-imtuvas palaiko skaitmeninį diagnostikos stebėjimą (DDM), suderinamą su SFF-8472, skirtą realiu laiku teikti įtampos, srovės, optinės galios ir temperatūros duomenis, kai pagrindinis įrenginys palaiko DDM. Kompaktiškas SFP+ formos faktorius ir sidabrinė spalva supaprastina integravimą į standartinę stelažų įrangą.

Tinkamas naudoti

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP+ siųstuvą-imtuvą į suderinamą SFP+ prievadą savo komutatoriuje, maršrutizatoriuje ar serveryje, kol užsifiksuos. Prijunkite LC Duplex daugiamodžius šviesolaidžio pataisymo kabelius prie TX ir RX prievadų, užtikrindami teisingą poliškumą. Įjunkite pagrindinį įrenginį ir patikrinkite ryšio būseną per įrenginio valdymo sąsają. Jei reikia DDM/DOM, įjunkite ir stebėkite diagnostinius parametrus iš pagrindinės sistemos, jei ji palaiko SFF-8472 diagnostiką. Norint atlikti karšto prijungimo operacijas, vadovaukitės pagrindinio įrenginio gamintojo instrukcijomis įdedant ar išimant modulį, kad nepažeistumėte prievado ar modulio.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį šviesolaidį optimaliam 10GBASE-SR veikimui ir palaikykite švarias jungtis, kad sumažintumėte įterpimo nuostolius. Patikrinkite suderinamumą su pagrindiniu įrenginiu ir, jei įmanoma, įjunkite DDM tinklo įrangoje, kad stebėtumėte optinio ryšio būklę. Laikykite ir naudokite siųstuvą-imtuvą nuo statinės iškrovos apsaugotoje aplinkoje ir venkite ekstremalių temperatūrų ar mechaninių smūgių.
