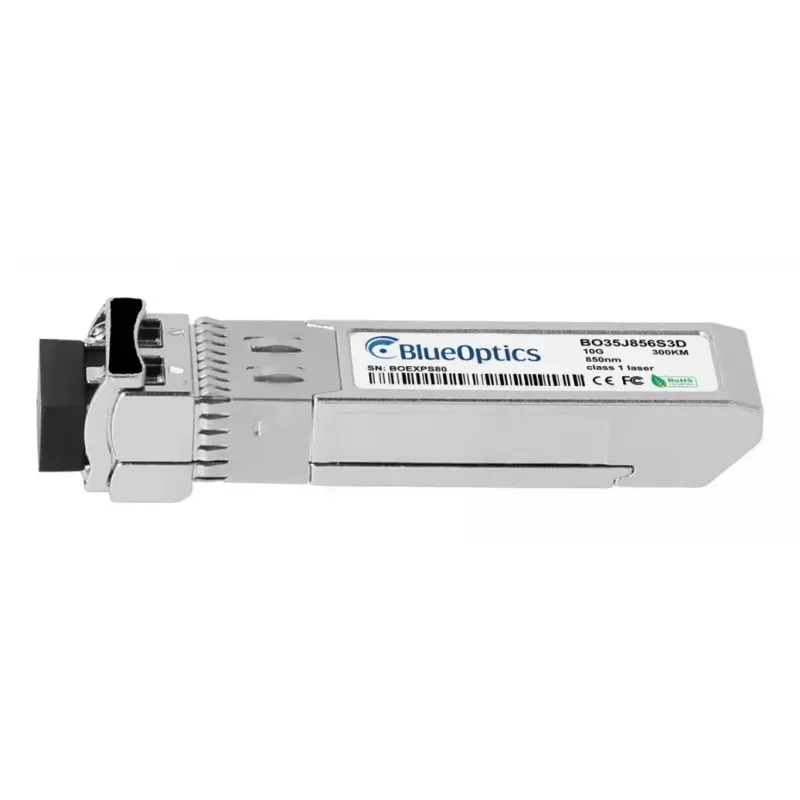

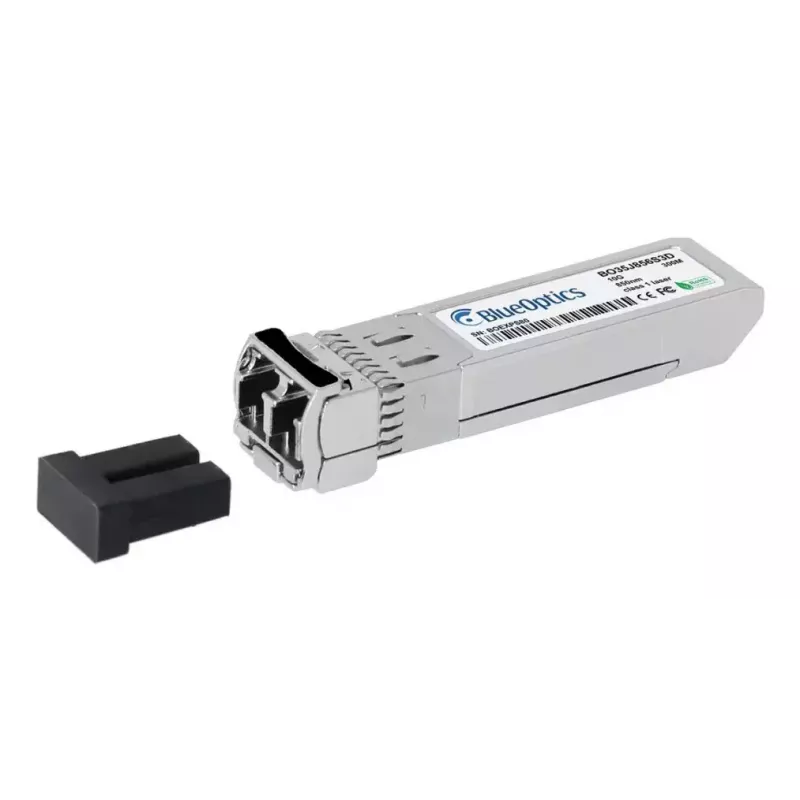

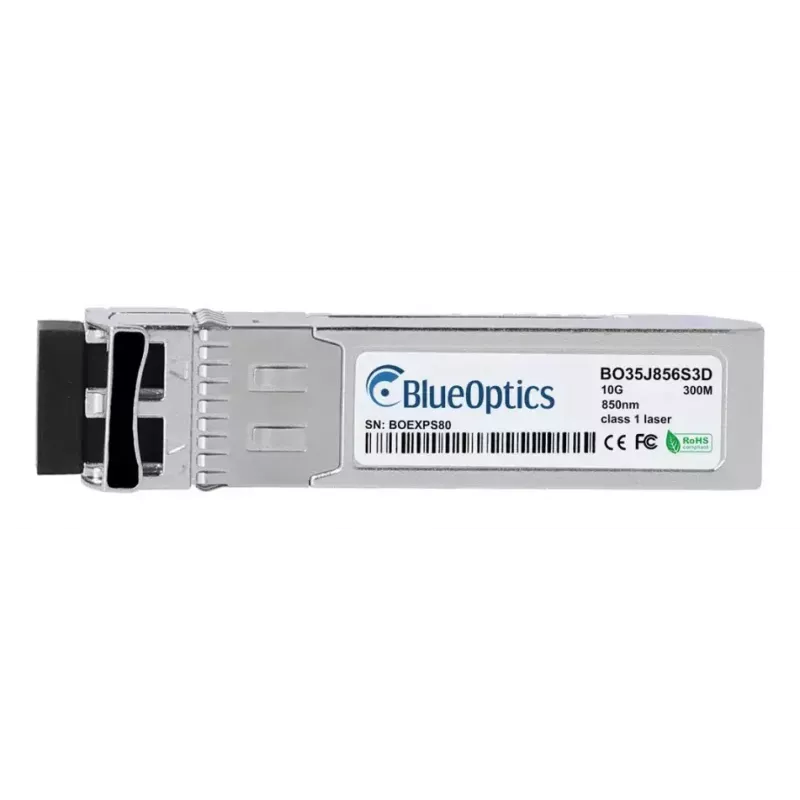

Šviesolaidinio siųstuvo-imtuvo modulis BlueOptics JXP-01SWAC1-BO 10000 Mbit/s SFP+

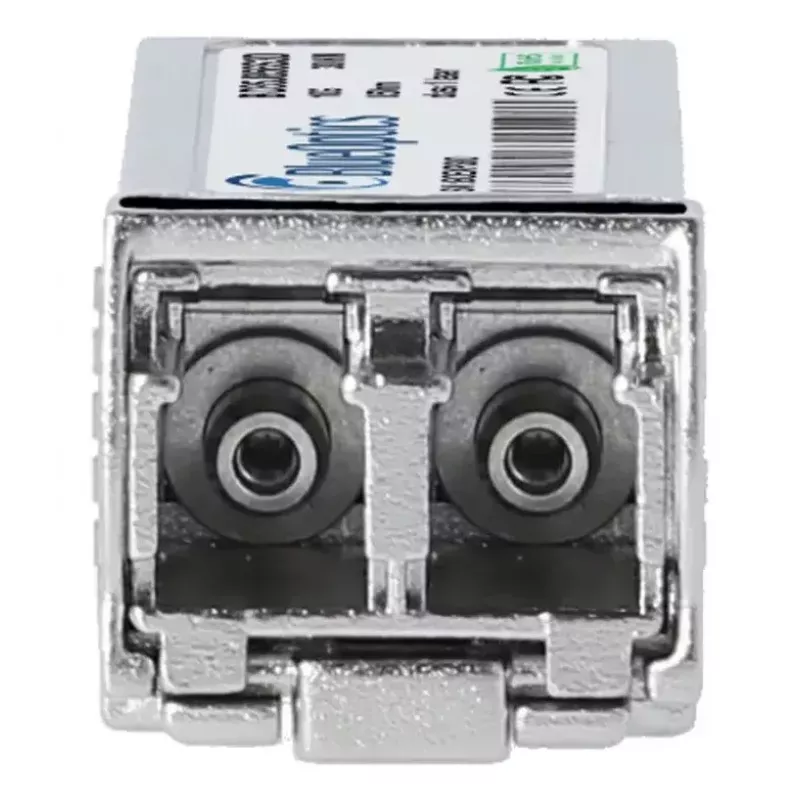

„BlueOptics JXP-01SWAC1-BO“ yra šviesolaidinis SFP+ siųstuvo-imtuvo modulis, skirtas 10 Gbit/s jungtims. Jame įdiegta LC dvipusė jungtis daugiaskaidulei skaidulai ir jis veikia 850 nm siuntimo ir priėmimo bangos ilgiais, tinkamais trumpojo nuotolio 10GBASE-SR programoms. Modulis atitinka CE, RoHS ir FCC reikalavimus, yra kompaktiško SFP+ formos faktoriaus, sidabrinio korpuso ir lengvos konstrukcijos, todėl tinka įprastiems komutatoriams, maršrutizatoriams, saugojimo sistemoms ir kitai tinklo įrangai, palaikančiai MSA suderinamus SFP+ modulius.

Privalumai

Modulis užtikrina standartizuotą 10GBASE-SR sąsają SFP+ pakuotėje, siūlydamas patikimą didelės spartos optinį perdavimą su maža delsa ir atsparumu elektromagnetiniams trikdžiams. Jis palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), leidžiančią realiuoju laiku nuskaityti tokius parametrus kaip maitinimo įtampa, lazerio srovė, optinė galia ir temperatūra. Komponentai parenkami taip, kad atitiktų MSA suderinamumo ir pramoninės kokybės lūkesčius, užtikrinant ilgą eksploatacijos trukmę ir platų suderinamumą su įranga, priimančia MSA suderinamus SFP+ siųstuvus-imtuvus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics JXP-01SWAC1-BO“ į laisvą SFP+ lizdą suderinamoje tinklo įrangoje, kai sistema išjungta, arba vadovaudamiesi gamintojo karštojo keitimo instrukcijomis. Prijunkite LC dvipusius daugiaskaidulius pataisų kabelius prie modulio prievadų, laikydamiesi Tx/Rx orientacijos. Jei palaiko pagrindinis įrenginys, įjunkite arba patikrinkite DDM/DOM stebėseną per valdymo sąsają, kad matytumėte tiesioginius diagnostikos duomenis, pvz., optinę galią ir temperatūrą. Naudokite tinkamus šviesolaidinius pataisų kabelius ir, jei reikia, pataisų skydus arba siųstuvų-imtuvų poras abiejuose galuose, kad užbaigtumėte optinę jungtį.

Rekomendacijos

Siekiant optimalaus veikimo, 10GBASE-SR jungtims naudokite aukštos kokybės OM3/OM4 daugiaskaidulę skaidulą ir laikykite jungčių galus švarius. Patikrinkite, ar pagrindinio įrenginio programinė įranga ir siųstuvų-imtuvų suderinamumo sąrašai palaiko MSA suderinamus SFP+ modulius. Stebėkite DDM/DOM parametrus, kad anksti aptiktumėte pablogėjimą ir planuotumėte techninę priežiūrą; neviršykite nustatytų darbinių temperatūrų ir laikykitės gamintojo nurodymų dėl įdėjimo/išėmimo bei ESD atsargumo priemonių.
