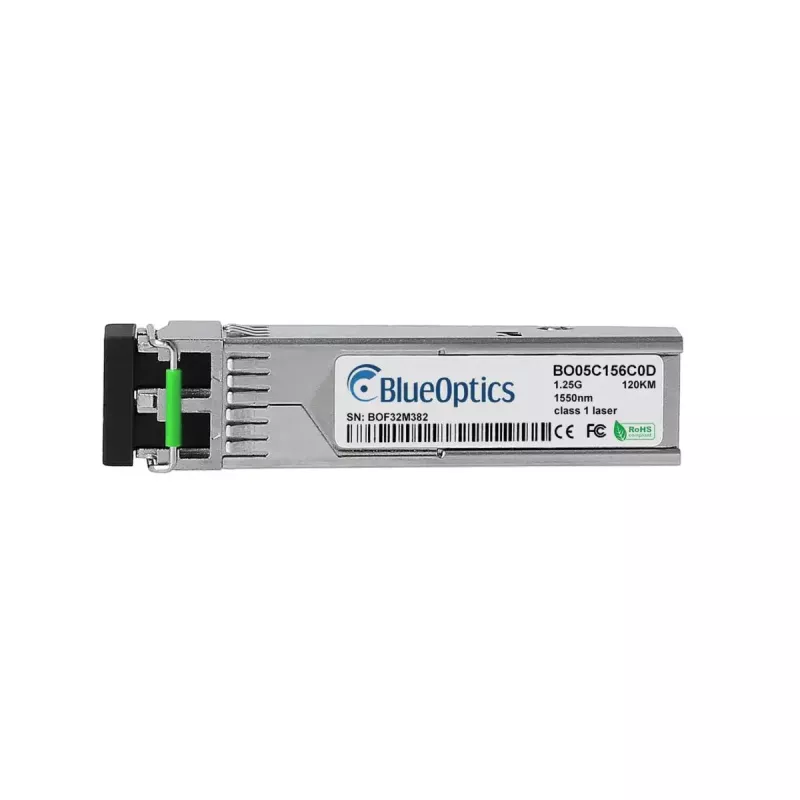

Šviesolaidinio siųstuvo-imtuvo modulis BlueOptics 3HE01389CA-BO SFP 120000 m

„BlueOptics 3HE01389CA-BO SFP 120000 m“ yra vienmodis šviesolaidinis siųstuvo-imtuvo modulis, atitinkantis MSA SFP formos faktoriaus standartus. Sukurtas tolimojo ryšio optinėms linijoms, jis palaiko 1000BASE‑ZX veikimą su LC dvipusiu lizdu ir 1550 nm siųstuvo bei imtuvo bangos ilgiais, leidžiančiais perduoti duomenis iki 120 kilometrų atstumu. Modulis yra aliuminio korpuse, sveria apie 20 g ir skirtas naudoti tinklo įrangoje, kuri priima SFP 1000BASE‑ZX siųstuvus-imtuvus.

Privalumai

Modulis užtikrina tolimojo ryšio jungtis, išlikdamas lengvas ir mechaniškai patikimas dėl aliuminio korpuso. Jis atitinka pramonės MSA specifikacijas SFP suderinamumui ir yra patikrintas dėl sąveikos su pagrindinėmis techninės įrangos platformomis. Pagamintas iš kokybiškų optinių komponentų ir integrinių grandynų, siųstuvas-imtuvas užtikrina stabilų signalo perdavimą Ethernet, Fibre Channel over Ethernet ir SDH/SONET programoms iki 1,25 Gbit/s per vienmodį pluoštą.

Tinka

• Tolimojo ryšio „taškas–taškas“ šviesolaidinėms linijoms (iki 120 km)
• Komutatoriams ir maršrutizatoriams, kurie priima SFP 1000BASE‑ZX modulius
• Saugojimo sistemoms ir SAN jungtims, reikalaujančioms optinių sąsajų
• Telekomunikacijų ir operatorių tinklams, naudojantiems SDH/SONET arba Fibre Channel over Ethernet

Pagrindinės specifikacijos

• Formos faktorius: SFP (atitinka MSA)
• Duomenų sparta: iki 1,25 Gbit/s (1000BASE‑ZX)
• Bangos ilgis: 1550 nm siųstuvas ir 1550 nm imtuvas
• Maksimalus atstumas: iki 120 000 m (120 km) vienmodžiu pluoštu

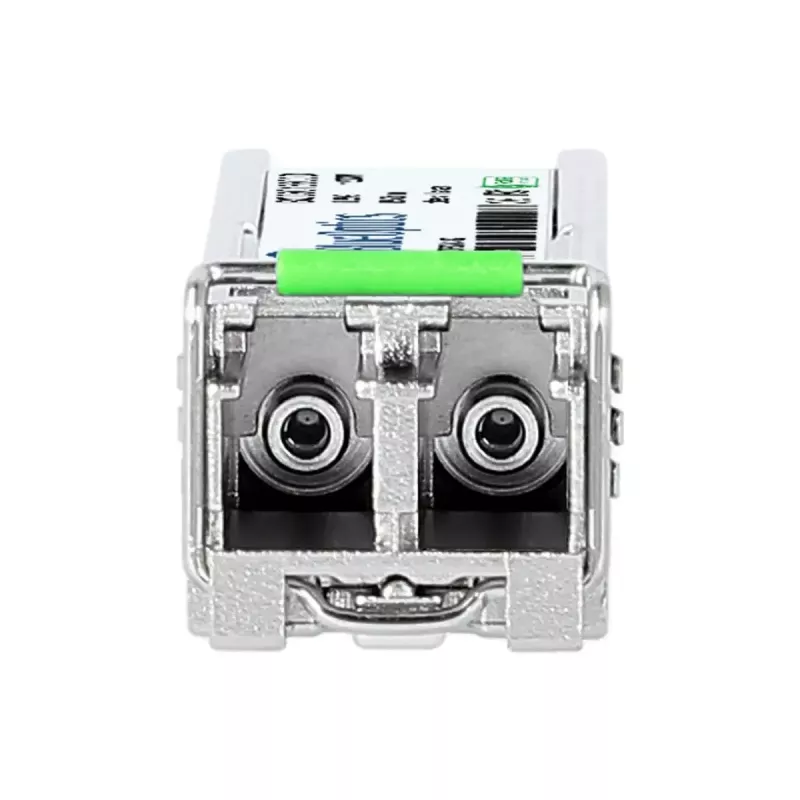

• Jungtis: LC dvipusė
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,02 kg

Kaip naudoti

Įdėkite „BlueOptics“ SFP modulį į suderinamą SFP lizdą tikslinio komutatoriaus, maršrutizatoriaus ar saugojimo įrenginio, vadovaudamiesi įrenginio gamintojo instrukcijomis. Įsitikinkite, kad priimančioji įranga palaiko 1000BASE‑ZX SFP siųstuvus-imtuvus ir, jei reikia, įjunkite arba patikrinkite skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymą priimančioje įrangoje, kad gautumėte realaus laiko būsenos parametrus. Prijunkite LC dvipusį vienmodžio pluošto pataisų laidą prie modulio, laikydamiesi siuntimo/priėmimo orientacijos. Patikrinkite ryšio būseną ir tinklo konfigūraciją po įdėjimo ir optinio sujungimo.

Rekomendacijos

Naudokite vienmodį pluoštą ir LC dvipusius pataisų laidus, skirtus tolimojo ryšio linijoms, palaikykite švarias jungčių galines plokštumas, kad išvengtumėte signalo praradimo, ir patvirtinkite, kad priimančioji įranga palaiko DDM/DOM, jei reikalingas diagnostinis stebėjimas. Siekiant sąveikos, prieš diegiant kritinėse linijose išbandykite modulį numatytoje techninės ir programinės įrangos aplinkoje.
