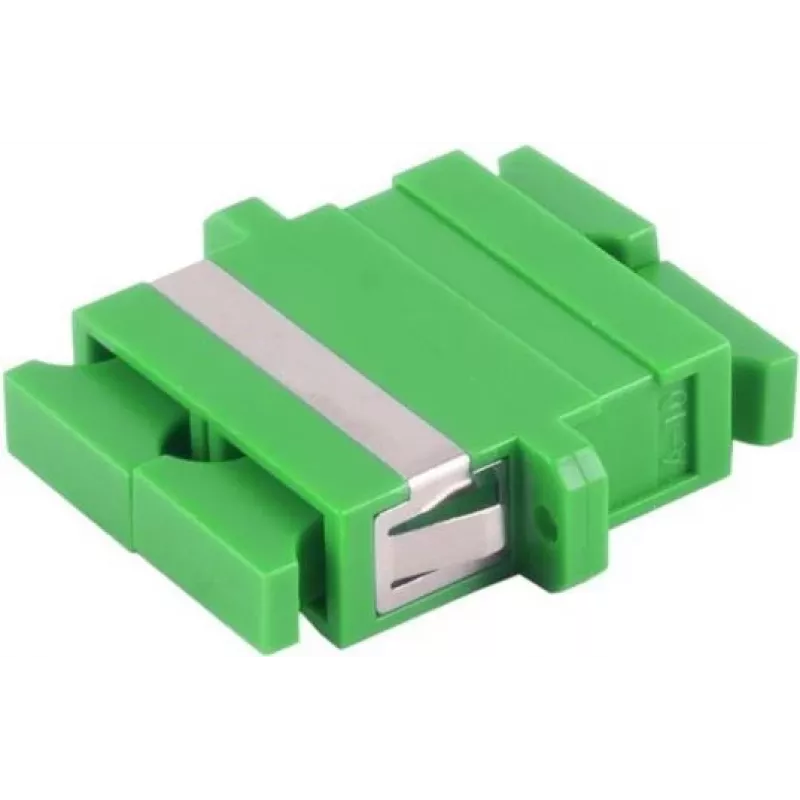

Šviesolaidinė jungtis SC/SC moteriška/moteriška ShiverPeaks BS07-60061

ShiverPeaks BS07-60061 SC/SC moteriška/moteriška šviesolaidinė jungtis sukurta montavimui į pertvarą, kad užtikrintų stabilų sąsają tarp optinių kabelių ir įrenginių. Ji leidžia paprastai sujungti du SC galais užbaigtus šviesolaidinius kabelius per skydą ar korpusą, palaikant patikimą optinio signalo perdavimą telekomunikacijų ir duomenų tinklo mazguose.

Privalumai

Ši SC/SC moteriška-moteriška pertvaroje montuojama jungtis užtikrina nuoseklų derinimą ir pakartojamą sujungimo veikimą dėl savo SC sąsajos geometrijos ir tikslaus įvorės suvedimo. Jos pertvaros formos faktorius užtvirtina jungtį ant skydų ar paskirstymo dėžių, mažindamas kabelių galų apkrovą ir gerindamas sistemos priežiūros patogumą. Jungtis yra suderinama su standartiniais SC kištukais ir užtikrina paprastą montavimą bei keitimą, kai reikia tinklo perkonfigūravimo ar remonto.

Tinkama

• Pertvaros jungtims skyduose ir korpusuose ryšių spintose
• Dviejų SC galais užbaigtų šviesolaidinių komutacinių kabelių sujungimui per sieną ar skydą
• Telekomunikacijų ir duomenų centrų optinio paskirstymo rėmams
• Lauko korpusams ir sujungimo spintoms, kurioms reikalinga fiksuota SC sąsaja

Pagrindiniai techniniai duomenys

• Jungties tipas: SC moteriška į SC moterišką (pertvaroje)
• Montavimas: montuojama į skydą / pertvarą, skirta korpusams ir paskirstymo skydams
• Suderinamumas su pluoštu: skirta naudoti su standartiniais vienmodžiais ar daugiamodžiais SC galais užbaigtais komutaciniai kabeliais (prieš naudojimą patikrinkite pluošto tipą)
• Korpusas: metalinis ar plastikinis pertvaros korpusas mechaninei atramai užtikrinti (medžiaga gali skirtis priklausomai nuo gamybos partijos)
• Derinimas: tikslus įvorės suvedimas mažiems įterpimo nuostoliams ir pakartojamam sujungimui

Kaip naudoti

Įstatykite jungtį į skydo išpjovą ar skirtą pertvaros angą ir pritvirtinkite atitinkama montavimo įranga. Įkiškite SC galais užbaigtus pataisos laidus į kiekvieną moterišką prievadą, kol jie užsifiksuos spragtelėjimu, užtikrindami tinkamą galinių paviršių kontaktą. Patikrinkite optinį tęstinumą ir signalo lygį po sujungimo, naudodami optinį galios matuoklį ar vaizdinį gedimų ieškiklį pagal standartines paleidimo ir priežiūros procedūras.

Rekomendacijos

Prieš jungdami įsitikinkite, kad sumontuotų komutacinių kabelių pluošto tipas atitinka sistemos konstrukciją (vienmodis ar daugiamodis), ir patikrinkite jungčių galinių paviršių švarą. Kai jungtis nenaudojama, naudokite tinkamus valymo įrankius ir dulkių gaubtelius. Montuodami venkite per didelio prijungtų kabelių lenkimo ar įtempimo ir laikykitės spintos ar korpuso įžeminimo ir kabelių tvarkymo gerosios praktikos.
