Šviesolaidinė jungtis SC kištukas EFB Elektronik 53100.211 OS2

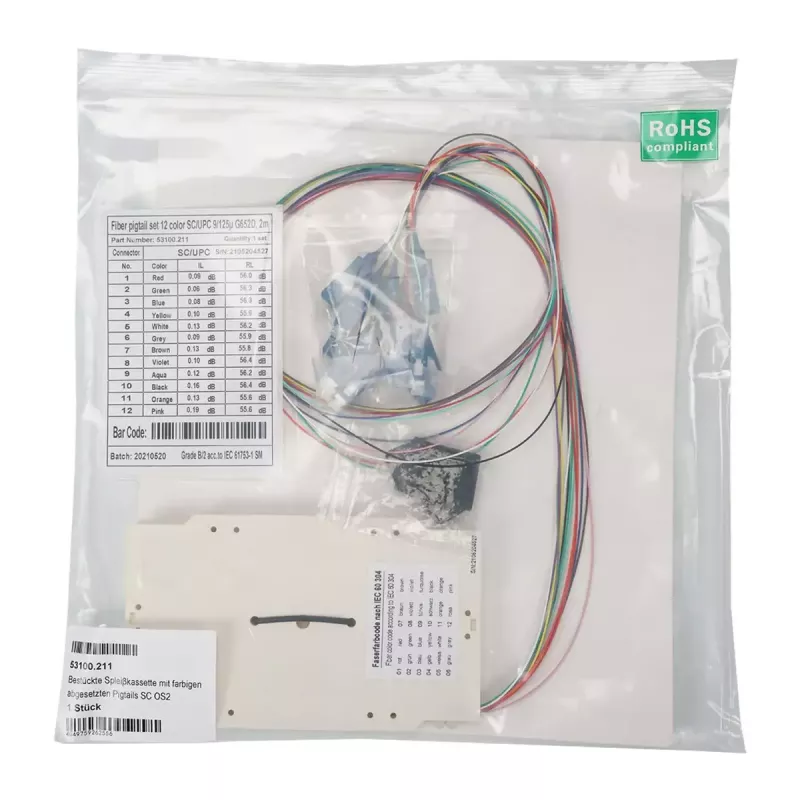

EFB Elektronik 53100.211 – tai SC kištukinė šviesolaidinė jungtis, skirta OS2 vienmodėms skaiduloms. Ji tiekiama kaip įrengta sujungimo kasetė su iš anksto sumontuotais pajungimo laidais (pigtail'ais) ir sujungimų laikikliais, todėl ją lengva integruoti į sujungimo dėžutes ir skersinio sujungimo skydus. Kiekvienos skaidulos matavimo protokolai pridedami pakuotėje.

Privalumai

Sujungimo kasetėje yra nulupti, spalvomis pažymėti pajungimo laidai (pagal VDE-0888), kurie už kasetės išsikiša 80 cm, kad būtų lengviau tiesti kabelius. Kasetėje iš anksto sumontuotas 12 sujungimų užspaudimo laikiklis, o pakuotėje yra termiškai susitraukiančių sujungimų apsaugų (2 × 6 sujungimai). Galimi jungčių tipai – SC ir LC, siūlomos skaidulų kategorijos – OS2, OM3, OM4 ir OM5, todėl užtikrinamas lankstumas tiek vienmodėms OS2, tiek daugiamodėms instaliacijoms.

Tinka

• Skaidulų sujungimo dėžutėms ir sujungimo skydams
• Skersinio sujungimo skydų terminatoriams ir stovų instaliacijoms
• OS2 vienmodėms magistralinėms ir skirstomosioms linijoms
• Daugiamodėms OM3/OM4/OM5 instaliacijoms, kurioms reikia iš anksto terminuotų pajungimo laidų

Pagrindinės specifikacijos

• Prekės ženklas: EFB Elektronik
• MPN: 53100.211
• EAN: 4049759262556
• Jungties tipas: SC (taip pat galima LC)
• Skaidulų tipai: OS2 (vienmodė), OM3, OM4, OM5 (daugiamodė)
• Pajungimo laido ilgis už kasetės: 80 cm
• Pajungimo laidų identifikavimas: Spalvomis pažymėti pagal VDE-0888, vienspalvė danga su 12 spalvų apvalkalu
• Pridedami priedai: Iš anksto sumontuotas 12 sujungimų užspaudimo laikiklis, 2 × 6 termiškai susitraukiančios sujungimų apsaugos
• Dokumentacija: Pridedami atskirų skaidulų matavimo protokolai

Kaip naudoti

Įdėkite sujungimo kasetę į sujungimo dėžutę arba skersinio sujungimo skydo stovo vietą. Nuveskite ateinančias skaidulas prie kasetės, naudokite 80 cm pajungimo laidus patogiam vidiniam maršrutizavimui ir paruoškite skaidulas lydomajam arba mechaniniam sujungimui, kaip reikia. Įdėkite sujungimus į iš anksto sumontuotą užspaudimo laikiklį ir apsaugokite juos pateiktomis termiškai susitraukiančiomis sujungimų apsaugomis. Sujunkite SC kištukinę jungtį su atitinkama SC lizdine mova arba skydo anga.

Rekomendacijos

Su pajungimo laidais ir skaidulomis elkitės pagal standartinę šviesolaidinių komponentų gerąją praktiką: venkite staigių lenkimų, išlaikykite minimalų lenkimo spindulį, laikykite jungtis ir sujungimus švarius, o sumontavę patikrinkite jungtis naudodami pateiktus matavimo protokolus.
