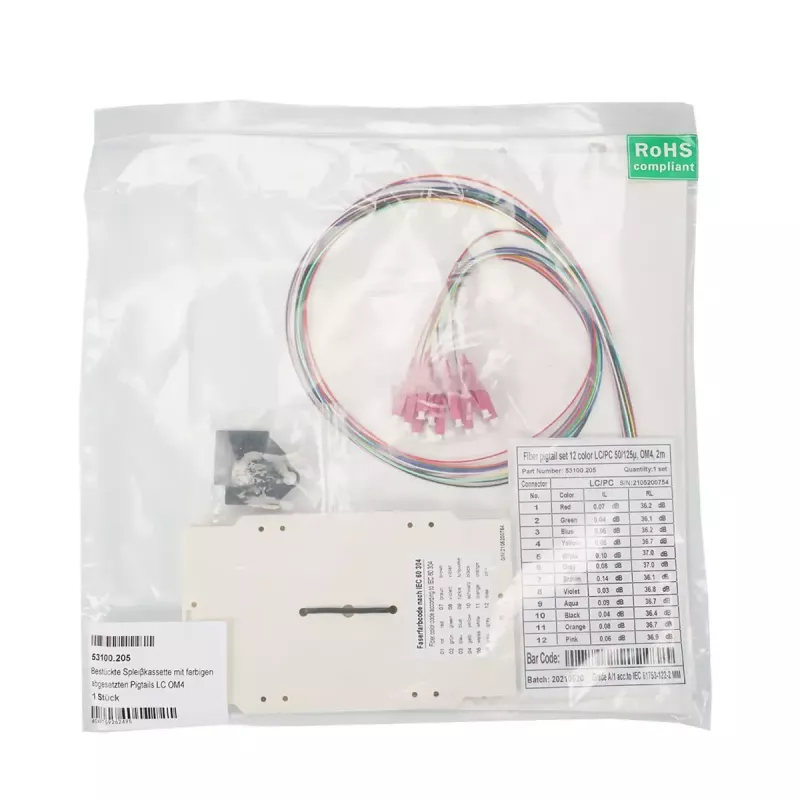

Šviesolaidinė jungtis EFB Elektronik LC kištukinė OM4 modelis 53100.205

Įrengta sujungimo kasetė su gamykloje sumontuotais pajungimo laidais (pigtails), skirta šviesolaidžių tipams OM3, OM4, OM5, OS2 ir OS2/APC. Kasetė tiekiama su LC arba SC jungties paviršiais ir apima spalvomis koduotus pajungimo laidus (VDE-0888) su dvylikos spalvų apvalkalu. Kiekvienas pajungimo laidas yra iš anksto nuimtas ir nutiestas į sujungimo kasetę su 80 cm laisvu galu už kasetės ribų, kad supaprastintų kabelio vedimą sujungimo dėžutėje. Atskirų skaidulų matavimo protokolai pridedami pakuotėje. Kasetėje taip pat yra iš anksto sumontuotas užspaudžiamasis sujungimo laikiklis, skirtas iki 12 sujungimų; termiškai susitraukiantys sujungimo apsaugai (2 × 6 sujungimai) tiekiami pakuotėje.

Privalumai

Ši sujungimo kasetė siūlo gamykloje sumontuotus, spalvomis koduotus pajungimo laidus, užtikrinančius nuoseklų identifikavimą ir standartus atitinkantį užbaigimą. 80 cm galai palengvina lengvą vedimą ir montavimą pataisų skyduose ar sujungimo korpusuose. Iš anksto sumontuotas užspaudžiamasis sujungimo laikiklis ir tiekiami termiškai susitraukiantys apsaugai sumažina surinkimo vietoje laiką ir padeda užtikrinti stabilius, mažų nuostolių sujungimus. Pridedami matavimo protokolai suteikia atsekamumą kiekvienai skaidulai.

Tinka

• Duomenų centrų pataisų skydams ir šviesolaidžių paskirstymo rėmams
• Telekomunikacijų sujungimo dėžutėms ir korpusams
• LAN ir trumpųjų nuotolių daugiamodėms linijoms, naudojančioms OM3/OM4/OM5
• Vienmodžiams diegimams, naudojantiems OS2 arba OS2/APC

Pagrindinės specifikacijos

• Skaidulų tipai: OM3, OM4, OM5, OS2, OS2/APC
• Jungties paviršiai: LC arba SC (priklausomai nuo modelio)
• Pajungimo laidų galo ilgis už kasetės ribų: 80 cm
• Pajungimo laidų kodavimas: VDE-0888 spalvomis koduotas su 12 spalvų apvalkalu
• Užspaudžiamasis sujungimo laikiklis: iš anksto sumontuotas 12 sujungimų
• Termiškai susitraukiantys sujungimo apsaugai: įtraukti, 2 × 6 sujungimai
• Dokumentacija: atskirų skaidulų matavimo protokolai pridedami

Kaip naudoti

Sumontuokite sujungimo kasetę pataisų skyde arba sujungimo korpuse, suderinamame su LC arba SC jungties paviršiais. Nuveskite įeinantį šviesolaidį prie kasetės ir pritvirtinkite pagal korpuso gamintojo instrukcijas. Paruoškite skaidulas sujungimui, atlikite lydomuosius arba mechaninius sujungimus į pateiktą užspaudžiamąjį laikiklį ir apsaugokite kiekvieną sujungimą tiekiamais termiškai susitraukiančiais sujungimo apsaugais. Nuveskite 80 cm pajungimo laidų galus į pataisų pusę ir užbaikite arba prijunkite prie siųstuvų-imtuvų, adapterių ar pataisų laidų, kaip reikalaujama. Saugokite pridedamus matavimo protokolus kartu su montavimo įrašais patikrinimui ir būsimai priežiūrai.

Rekomendacijos

Naudokite tinkamą skaidulų tvarkymą ir ESD atsargumo priemones montavimo metu. Siekiant geriausių rezultatų, atlikite lydomąjį sujungimą ir patikrinkite slopinimo vertes naudodami pridedamus matavimo protokolus; laikykitės gamintojo nurodymų dėl lenkimo spindulio ir tempimo sumažinimo, kad išlaikytumėte mažų nuostolių veikimą.
