Stulpo tvirtinimas Next Green Next Green Polebox 270 D plieninis grafito pilkumo

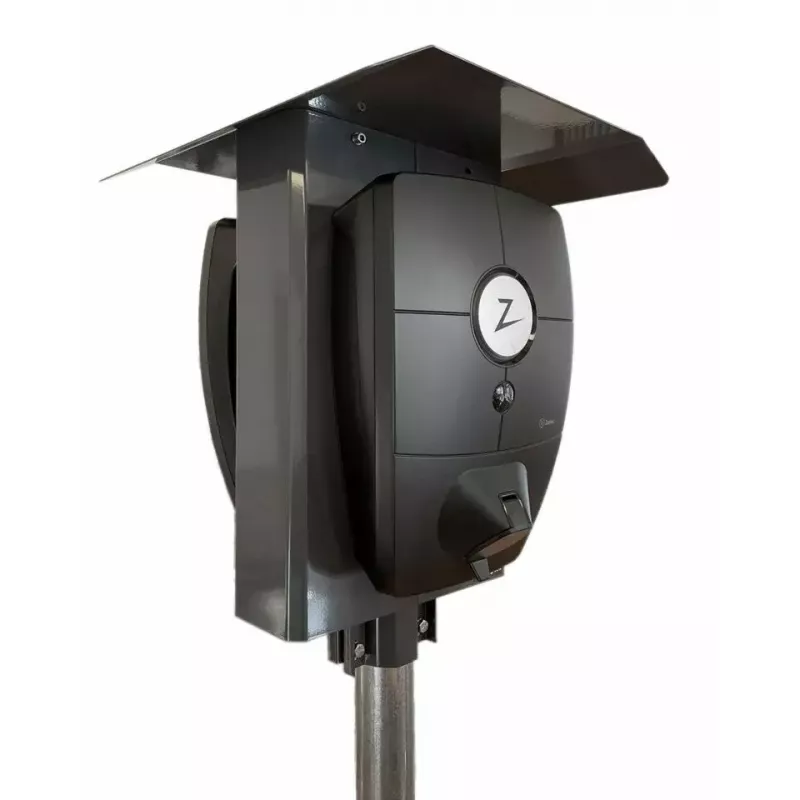

„Next žalia Polebox 270 D“ yra plieninė ant stulpo montuojama dėžutė, grafito pilkumo spalvos, skirta elektromobilių įkrovimo dėžučių montavimui ant 60 mm plieninio vamzdžio arba stulpo. Joje numatyta vidinė erdvė maitinimo kabeliams nutiesti per vamzdį arba stulpą, taip pat įmontuotas paskirstymo gnybtas ir DIN bėgelis apsauginiams įtaisams. Dėžutė suderinama su daugeliu įkroviklių modelių ir yra skirta montuoti lauke; pagaminta iš milteliniu būdu dažyto švediško plieno. Ji tinka įkrovimo dėžutėms, kurių didžiausias tvirtinimo angų išdėstymo plotis yra 270 mm, o aukštis – 430 mm; išoriniai matmenys yra maždaug 432 mm (P) x 437 mm (G) x 552 mm (A).

Privalumai

„Polebox 270 D“ laidus ir komponentus apsaugo vientisame plieniniame korpuse, supaprastindama perėjimą nuo variklio šildytuvo vietos prie įkrovimo punkto. Joje yra įmontuotas paskirstymo gnybtas, tinkamas iki 2 × 5G25 mm² maitinimo kabeliams, ir DIN bėgelis, skirtas RCCB/RCBO montuoti. Galima pridėti papildomą DIN bėgelį įrenginiams, pavyzdžiui, „Wi‑Fi“ maršruto parinktuvui, 3G/4G modemui arba maitinimo blokui. Gaminys milteliniu būdu dažytas, kad būtų atsparus oro poveikiui, ir paruoštas taip, kad įkroviklio montavimo angos būtų išgręžiamos montavimo metu, užtikrinant suderinamumą su įvairiais įkroviklių modeliais.

Tinka

• Elektromobilių įkrovimo dėžučių montavimui ant 60 mm plieninių vamzdžių arba stulpų
• Esamų variklio šildytuvo vietų pakartotiniam naudojimui kaip įkrovimo punktams
• Įkrovimo punkto įrengimui su vidiniu kabelių vedimu ir paskirstymu

Pagrindinės specifikacijos

• Medžiaga: švediškas plienas, milteliniu būdu dažytas (grafito pilkumo)
• Suderinamas stulpo skersmuo: 60 mm plieninis vamzdis arba stulpas
• Tinkamas įkroviklio angų išdėstymas: maks. plotis 270 mm, maks. aukštis 430 mm
• Paskirstymo gnybtas: iki 2 × 5G25 mm²
• Įkroviklio kabelio jungtis: 5G2,5 mm² guminis kabelis nuo paskirstymo gnybto
• DIN bėgelis: yra, skirtas RCCB/RCBO; galimybė pridėti papildomą DIN bėgelį
• Išoriniai matmenys (apytiksliai): 432 mm × 437 mm × 552 mm
• MPN: 2700070, EAN: 7350137672032

Kaip naudoti

Paruoškite „Polebox“ patalpoje, pritvirtindami elektromobilio įkroviklį ant dėžutės ir sujungdami vidinius laidus nuo paskirstymo gnybto iki įkroviklio, naudodami 5G2,5 mm² guminį kabelį. Sumontuokite RCCB/RCBO ant pateikto DIN bėgelio, o jei reikia, pridėkite pasirenkamą DIN bėgelį pagalbiniams įrenginiams. Montavimo vietoje uždėkite „Polebox“ ant esamo 60 mm plieninio vamzdžio arba stulpo, pritvirtinkite dėžutę, tada pakelkite ir užfiksuokite įkroviklio gaubtą. Užbaikite montavimą prijungdami maitinimo laidus į paskirstymo gnybtą ir atlikdami reikiamus elektros bandymus pagal vietinius reglamentus.

Rekomendacijos

Montavimo darbus privalo atlikti kvalifikuotas elektrikas. Prieš gręždami tvirtinimo angas, patikrinkite suderinamumą su konkrečiu elektromobilio įkroviklio modeliu. Naudokite tinkamus, nuo oro poveikio apsaugančius kabelius ir laikykitės vietinių elektros įrengimo taisyklių, taikomų lauko įkrovimo įrenginiams.
