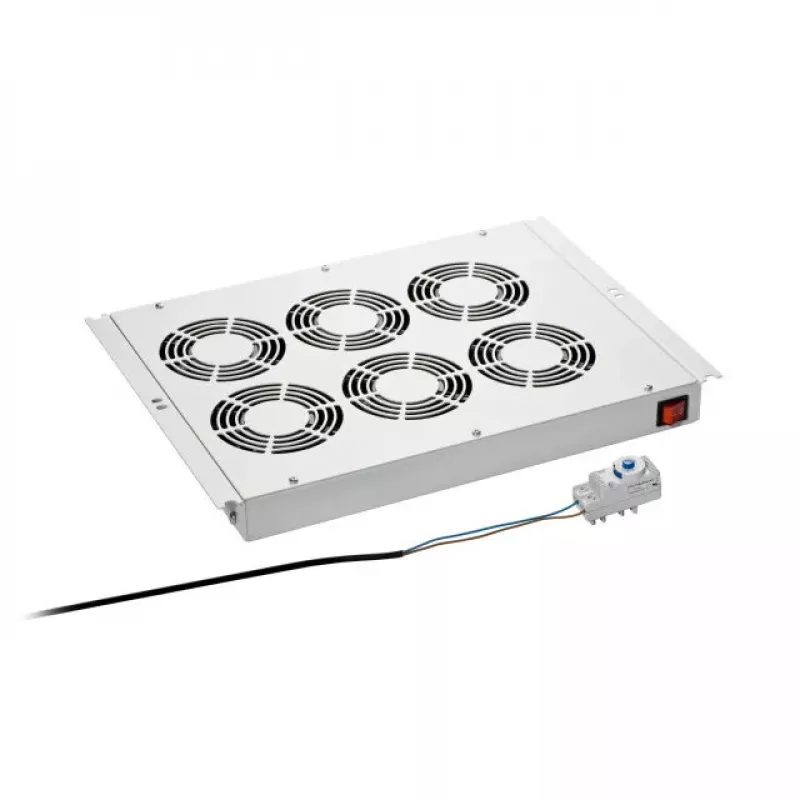

Stelažų Aušinimo Įranga EFB Elektronik 691659V3

EFB Elektronik 691659V3 stelažų aušinimo įrenginys skirtas montuoti tinklo ir serverių spintų stoge. Jame yra šeši ventiliatoriai efektyviam oro judėjimui, apšviestas ĮJUNGIMO/IŠJUNGIMO jungiklis ir galinėje pusėje esantis IEC C14 maitinimo lizdas; termostatas ir montavimo medžiaga pridedami. Metalinis korpusas pagamintas iš plieno lakšto ir yra RAL7035 šviesiai pilkos spalvos su RAL9005 giliai juodais akcentais. Nominali įtampa yra 230 V, 50 Hz. Montavimas į 19" stelažus galimas su pasirenkamu montavimo rinkiniu (Art.-Nr. 691654MS / 691654MSTS).

Privalumai

Įrenginys užtikrina koncentruotą vėdinimą serverių ir tinklo spintoms, sumažindamas vidaus temperatūrą šešiais integruotais ventiliatoriais, išlaikant kompaktišką 482 mm plotį ir 44,5 mm aukštį, kurie tinka standartiniams stelažų korpusams. Galinėje pusėje esantis IEC C14 maitinimo lizdas ir apšviestas jungiklis supaprastina valdymą, o pridedamas termostatas leidžia automatiškai kontroliuoti. Plieninė konstrukcija užtikrina mechaninį stabilumą ilgalaikiam montavimui spintų stoguose.

Tinka

• Serverių stelažų ir tinklo spintų vėdinimui
• Elektroninės įrangos, sumontuotos 19" korpusuose, aušinimui (su pasirenkamu montavimo rinkiniu)
• Pritaikymams, kuriems reikalingas stoge montuojamas oro šalinimas ar cirkuliacija IT spintose

Pagrindinės specifikacijos

• Modelis: EFB Elektronik 691659V3
• Ventiliatoriai: 6 integruoti ventiliatoriai
• Matmenys (P×G×A): 482 × 352 × 44,5 mm
• Montavimas: stogo montavimas spintose; 19" montavimas su pasirenkamu rinkiniu (691654MS / 691654MSTS)
• Maitinimo lizdas: IEC C14 (maitinimo laidas nepridedamas)
• Nominali įtampa: 230 V, 50 Hz
• Valdymas: per prijungtą termostatą (Art.-Nr. 691642) — termostatas pridedamas
• Jungiklis: apšviestas ĮJUNGIMO/IŠJUNGIMO
• Įžeminimo jungtis: galinėje pusėje esantis įžeminimo lizdas
• Medžiaga: plieno lakštas
• Spalva: RAL7035 šviesiai pilka su RAL9005 giliai juoda

Kaip naudoti

Sumontuokite aušinimo įrenginį spintos stoge pagal spintos gamintojo nurodymus. Jei reikia pritaikyti 19" stelažui, pritvirtinkite pasirenkamą montavimo rinkinį (Art.-Nr. 691654MS / 691654MSTS). Prijunkite maitinimą prie galinio IEC C14 lizdo naudodami tinkamą maitinimo laidą (nepridedamas). Prijunkite ir nustatykite išorinį termostatą (Art.-Nr. 691642) norimai perjungimo temperatūrai, kad būtų galima automatiškai valdyti ventiliatorius. Naudokite apšviestą ĮJUNGIMO/IŠJUNGIMO jungiklį rankiniam maitinimo valdymui. Užtikrinkite, kad galinis įžeminimo lizdas būtų tinkamai prijungtas prie spintos įžeminimo.

Rekomendacijos

Kad veikimas būtų patikimas, pasirinkite maitinimo laidą, skirtą 230 V įtampai, ir užtikrinkite, kad termostatas būtų sukonfigūruotas pagal sumontuotos įrangos šilumos apkrovą. Palaikykite laisvus oro srauto kelius ir periodiškai tikrinkite ventiliatorius bei elektros jungtis. Naudokite pasirenkamą 19" montavimo rinkinį, kai integruojate į stelažinius korpusus.
