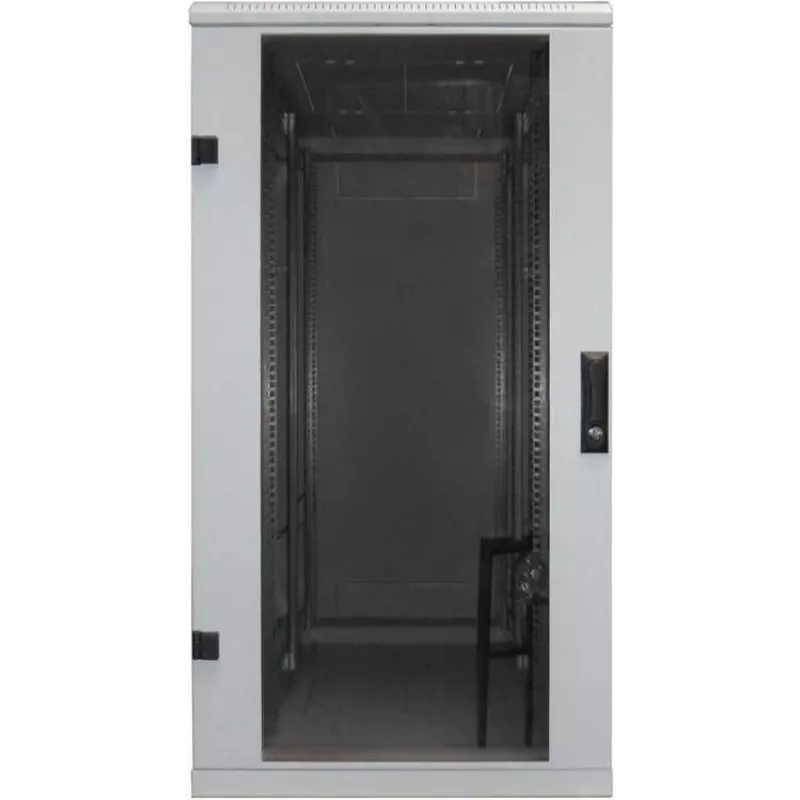

Stacionarus stovas Triton RMA-27-A68-CAX-N1 27U 800 kg Pilka

Suvirinta grindinė skirstomoji spinta su nuimamais šoniniais ir galiniais dangčiais, IP20, apkrova 800 kg Naujos kartos N1 RMA stacionarių skirstomųjų spintų serijoje naudojami inovatyvūs rėmo konstrukcijos elementai, leidžiantys išlaikyti konstrukcijos tvirtumą ir pasiekti 800 kg apkrovą visiems dydžiams. Aukštas konstrukcijos stabilumas RMA turi patikimą suvirintą konstrukciją. Aukšta meistriškumo kokybė ir naujausios technologijos užtikrina puikią spintos išvaizdą. Dvigubos durys sumontuotos su įkabinamais vyriais. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti ir pakeisti durų vyrio pusę. Triton svirtinės rankenos Gaminame savo pasukamas svirtines rankenas stacionariems skirstomiesiems įrenginiams. Pakeitus plastikinį modulį (nėra priedų komplekte), galima naudoti ir puscilindrinį užrakto cilindrą (pasirenkamas priedas). Patentas: PUV 2013-27443 Reguliuojami vertikalūs fiksavimo bėgiai Vertikalūs 19" grotelių bėgiai yra neribotai reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimami šoniniai ir galiniai dangčiai RMA turi suvirintą rėmą ir nuimamus šoninius dangčius. Kaip ir galinis dangtis, jie standartiškai tvirtinami prie rėmo vienodais raktais rakinamomis spynomis. Specialios durys ventiliacijos įrenginiams Šio tipo skirstomajai spintai galima užsakyti specialias vientiso lakštinio metalo duris, skirtas RAx-CH-X0x-X3 ventiliacijos įrenginiams montuoti. Daugiau informacijos rasite skyriuje Aktyvi ventiliacija. Išlaužiamos plokštelės Kabelių įvadai galinėje skirstomosios spintos dalyje yra su išlaužiamomis aklėmis plokštelėmis. Jas galima užsandarinti nuo dulkių naudojant šepetinę juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abu yra priedų komplekte). Anga ventiliacijos įrenginiui Didelė anga su išlaužiama plokšte leidžia pritvirtinti ir išimti Triton ventiliatorių skydą iš išorės be varžtų. Ratukai, išlyginamosios kojelės, cokolis Skirstomąją spintą galima montuoti ant išlyginamųjų kojelių (yra priedų komplekte), prireikus naudojant pasirenkamus cokolius, ratukus ar sunkiasvorius ratukus su atraminiu rėmu. Galinis dangtis Nuimami šoniniai ir galiniai dangčiai standartiškai turi tokias pačias vienodais raktais rakinamas spynas kaip ir priekinės durys. Ventiliacijos angos rėme RMA skirstomosios spintos turi ventiliacijos angas rėme aušinimo orui tiekti sumontuotiems komponentams. Aušinimą galima pagerinti sumontavus ventiliacijos įrenginį. Įžeminimas Visos nuimamos dalys yra tarpusavyje sujungtos ir įžemintos pagal atitinkamų standartų reikalavimus. Lankstus rėmas (taikoma 800 mm pločio skirstomosioms spintoms) Sistema leidžia montuoti reguliuojamus vertikalius montavimo bėgius 19", 21" ir 23" atstumais, priklausomai nuo naudojamos technologijos. Centrinė vertikaliųjų montavimo bėgių pora Skirstomosioms spintoms, kurių gylis didesnis nei 800 mm, standartiškai tiekiama trečia vertikaliųjų montavimo bėgių pora, kuri dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesni komponentai gali būti tvirtinami prie centrinių vertikalių bėgių naudojant įvairius laikiklius (pasirenkami priedai). Pasukamas rėmas 800 mm pločio RMA ir RZA skirstomosiose spintose galima sumontuoti pasukamą rėmą, kurio apkrova 150 kg. Maksimalus 19" priedų montavimo gylis yra 330 mm. 19" grindinė skirstomoji spinta su IP20 apsaugos laipsniu Skirstomoji spinta turi 4 (6, jei spintos gylis didesnis nei 800 mm) reguliuojamus vertikalius fiksavimo bėgius komponentams montuoti. Spintos konstrukcija: suvirinta plieninė konstrukcija su nuimamomis sienelėmis, viengubos arba dvigubos durys iš vientiso lakštinio metalo, perforuotos (80 % ir 86 % oro pralaidumas) arba stiklinės durys su 4 mm storio grūdintu stiklu. Jos gali būti montuojamos spintos priekyje arba gale. Maksimali leistina atskirų durų apkrova yra 20 kg. Minimalus dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų montavimui. Skirstomasis rėmas ir visos nuimamos dalys (šoniniai ir galiniai dangčiai, durys, ...) yra sujungtos įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti per visą spintos eksploatavimo laiką. Spintos pagrinde yra M8 varžtas kaip pagrindinis įžeminimo taškas. Kabelių įvadai su išlaužiamais dangteliais yra viršuje ir apačioje. Rekomenduojama maksimali statinė spintos apkrova yra 800 kg, kai naudojamos išlyginamosios kojelės arba cokolis. Medžiaga: 4 mm grūdintas apsauginis stiklas, giliai štampuotas plieno lakštas, plastikinės dalys, montavimo medžiagos.

• Aukščio vienetas: 27U
• Durų aukštis: 1214 mm
• Rekomenduojama maksimali apkrova: 800 kg
• Muitinės tarifo numeris: 8538100090
• Nuimami šoniniai dangčiai: Taip
• Nuimamas galinis dangtis: Taip
• Spalva: Pilka (RAL7035)
• Išardoma: Ne
• Aukštis (išorinis): 1300 mm
• Pakuotės aukštis: 1,300 m
• Pakuotės tūris: 0,6240 m³
• Priekinės durys: Stiklinės durys, vyriai kairėje
• Priekinių durų užraktas: Vieno taško užraktas, apsauginė spyna
• Dešinysis šoninis dangtis: Vientisas lakštinis metalas, su dviem apsauginėmis spynomis
• Kairysis šoninis dangtis: Vientisas lakštinis metalas, su dviem apsauginėmis spynomis
• Galinis dangtis / durys: Vientiso lakštinio metalo galinis dangtis, su dviem apsauginėmis spynomis
• Galinio dangčio užraktas: Apsauginė spyna galiniam dangčiui
• Durų plotis: 497 mm
• Gamintojo Nr.: RMA-27-A68-CAX-N1
• EAN Brūkšninis kodas: 8595105190944
• Pakuotės ilgis: 0,800 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkto pastaba: Spintos aukštis nurodytas be išlyginamųjų kojelių, tiekiamų priedų komplekte. Sumontavus šias kojeles, spintos montavimo matmuo padidėja 24–35 mm.
• Maksimalus vertikalių bėgių tarpas: 717 mm
• Kilmės šalis: Čekija
• Im Angebot: No
• Stark reduziert: No
• Svoris: 68,200 kg
• Pakuotės plotis: 0,600 m
• Prekės ženklas: Tritón
• Plotis: 600 mm
• Apsaugos klasė: IP20
• Gylis: 800 mm

Kaip naudoti

Pastatykite spintą ant pridedamų išlyginamųjų kojelių arba, atsižvelgdami į montavimo vietą, pritvirtinkite pasirenkamus ratukus ar cokolį. Sureguliuokite vertikalius 19" bėgius pagal reikiamą įrangos gylį ir montuokite įrenginius naudodami tinkamus stovo varžtus ir priedus. Nutieskite kabelius per išlaužiamo tipo aklines plokšteles pagrinde, lubose ar galiniame dangtyje; naudokite pridedamas šepetines juosteles arba apsaugines briaunų juostas, kad sumažintumėte dulkių patekimą. Jei reikia aktyvaus aušinimo, užsisakykite suderinamas ventiliatorių duris ir Triton ventiliatorių įrenginius ir sumontuokite juos tam skirtoje angoje.

Rekomendacijos

Esant didelėms apkrovoms arba įrenginiams, viršijantiems 500 kg, sumontuokite horizontalią kabelių tvarkymo sistemą rėme, kad sustiprintumėte konstrukciją. Spintoms, gilesnėms nei 800 mm, naudokite pridedamus centrinius vertikalius bėgius ir tinkamus laikiklius trumpesniems įrenginiams montuoti. Užtikrinkite nuimamų dalių sujungimą pagal vietinius standartus ir apsvarstykite ventiliatorių įrenginių naudojimą geresniam oro srautui tankiose įrangos konfigūracijose.
