Spaustuvas EK Water Blocks EK-HFB

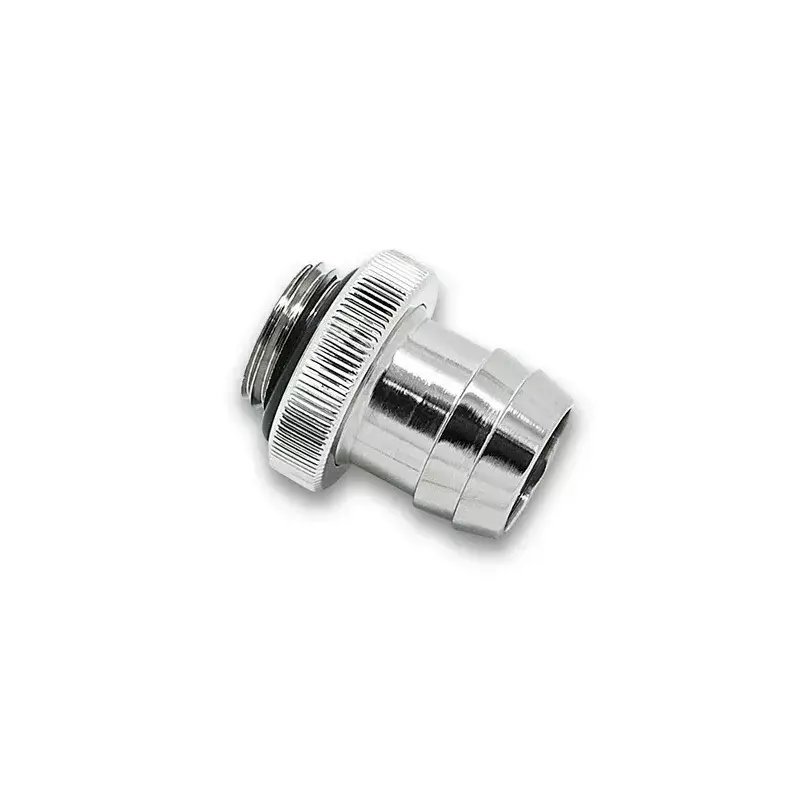

EK-HFB jungtis yra didelio srauto antgalio tipo jungtis, skirta skysčio aušinimo sistemoms. Antgalio dalis yra CNC apdirbtas žalvaris su nikeliavimu ir kokybiškais sandarinimo žiedais, o išorinis žiedas – CNC apdirbtas aliuminis. Ji suderinama su EK-AF serijos 45° ir 90° kampiniais adapteriais, o patikimam montavimui reikia žarnų spaustukų arba panašių tvirtinimo elementų.

Privalumai

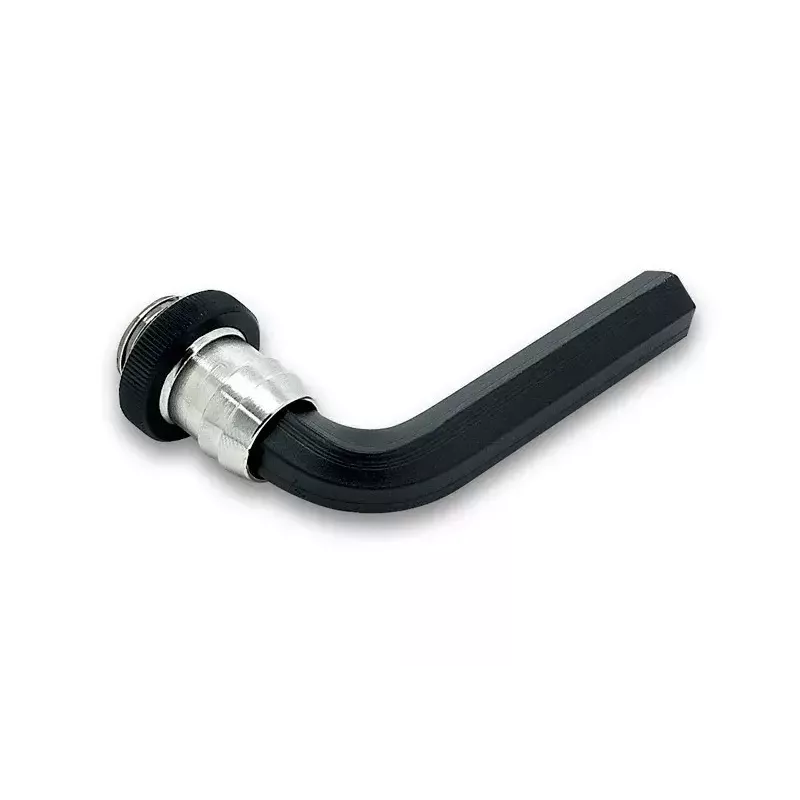

Jungtis sujungia nikeliuotą žalvarinį antgalį, užtikrinantį atsparumą korozijai ir patikimą sandarumą, su lengvu CNC aliuminio žiedu, suteikiančiu konstrukcinę atramą. Suderinamumas su EK-AF 45°/90° adapteriais leidžia lanksčiai išvedžioti aušinimo kontūrus. Konstrukcija leidžia priveržti ranka arba naudoti 9 mm šešiabriaunį raktą (nepridedamas) tvirtesniam sujungimui.

Tinka

• Kompiuterių skysčio aušinimo kontūrams, naudojantiems minkštas žarneles
• Konfigūracijoms, kuriose reikalingi EK-AF 45°/90° kampiniai adapteriai
• Atvejams, kai pirmenybė teikiama didelio srauto antgalinėms jungtims

Pagrindinės specifikacijos

• Medžiaga (antgalis): CNC apdirbtas žalvaris, nikeliuotas
• Medžiaga (žiedas): CNC apdirbtas aliuminis
• Sandarinimas: pridedami sandarinimo žiedai
• Suderinamumas: EK-AF serijos 45°/90° kampiniai adapteriai
• Montavimas: reikalingas žarnų spaustukas ar panašus elementas; galima priveržti ranka arba 9 mm šešiabriauniu raktu
• Matmenys (pagal gaminio duomenis): aukštis 19 mm, skersmuo 19,8 mm, sriegio skersmuo 12 mm
• Medžiagos, nurodytos gaminio duomenyse: EPDM, PVC, silikonas (susijusios spaustukų medžiagos)

Kaip naudoti

Užmaukite minkštą žarnelę ant antgalio, kol ji atsirems į sandarinimo žiedą. Uždėkite tinkamą žarnų spaustuką ant žarnelės ir pastumkite jį virš antgalio briaunų, tada priveržkite spaustuką, kad pritvirtintumėte žarnelę. Jei išoriniam žiedui reikia didesnio sukimo momento, priveržkite ranka arba naudokite 9 mm šešiabriaunį raktą (nepridedamas). Prieš paleisdami sistemą patikrinkite suderinamumą ir patikimą sujungimą su bet kokiais EK-AF 45°/90° adapteriais.

Rekomendacijos

Naudokite kokybiškas EPDM, PVC ar silikonines žarneles, kurių dydis atitinka antgalį ir spaustuką. Visada naudokite žarnų spaustuką ar lygiavertį tvirtinimo elementą, kad sistema būtų sandari. Per daug nepriveržkite jungties ar spaustuko, kad nepažeistumėte žarnelės ar sandarinimo žiedų. Turėkite po ranka 9 mm šešiabriaunį raktą, jei pageidaujate tvirtesnio mechaninio sujungimo.
