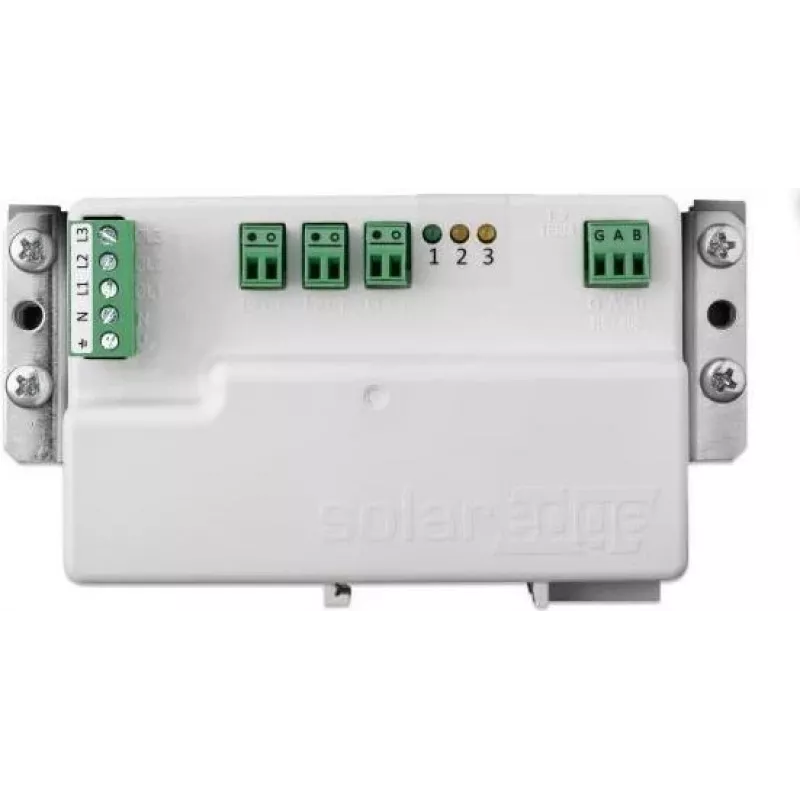

SolarEdge SE-MTR-3Y-400V-A trifazis energijos skaitiklis su Modbus RTU, DIN bėgelio montavimu, CT 5A, 1 klasė

Tikslus energijos stebėjimas yra labai svarbus optimizuojant saulės fotovoltines sistemas ir valdant suvartojimą, tačiau daugeliui instaliacijų trūksta patikimo trifazio matavimo. SolarEdge SE-MTR-3Y-400V-A energijos skaitiklis užpildo šią spragą, teikdamas tikslius duomenis apie aktyviąją, reaktyviąją ir tariamąją energiją, taip pat įtampą, srovę ir galios koeficientą. Sukurtas sklandžiai integracijai su SolarEdge inverteriais ir stebėjimo platforma, jis užtikrina realaus laiko matomumą į gamybą ir suvartojimą, palaikydamas eksporto apribojimo ir savo suvartojimo strategijas.

Kam skirtas

Šis skaitiklis idealiai tinka saulės montuotojams, sistemų integratoriams ir objektų valdytojams, kuriems reikalingas patikimas trifazis energijos stebėjimas gyvenamosiose, komercinėse ar pramoninėse fotovoltinėse instaliacijose. Jis tinka projektams, kuriems reikalingas DIN bėgelio montavimas ir netiesioginis srovės matavimas per išorinius srovės transformatorius (CT) su 5A antrine apvija, užtikrinant suderinamumą su įvairiais elektros skydais.

Pagrindinės savybės

• Trifazis energijos matavimas 230/400V AC tinklams, 50/60 Hz
• Netiesioginis matavimas per srovės transformatorius (CT) su 5A antrine apvija
• Modbus RTU komunikacija per RS485 patikimam duomenų perdavimui
• Aktyviosios energijos tikslumas 1 klasė (IEC 62053-21/22) ir reaktyviosios energijos 2 klasė (IEC 62053-23)
• Matuoja aktyviąją, reaktyviąją ir tariamąją galią, įtampą, srovę, dažnį, galios koeficientą ir energiją (importą/eksportą)
• Kompaktiškas DIN bėgelio korpusas (3 moduliai) su IP20 korpusu ir IP51 gnybtų apsauga
• Platus darbinės temperatūros diapazonas nuo -25°C iki +55°C
• Mažos energijos sąnaudos: mažiau nei 10 VA vienai fazei

Specifikacijos

• Nominali įtampa: 3x230/400V AC
• Nominalus dažnis: 50/60 Hz
• Srovės matavimas: netiesioginis per CT, antrinė 5A
• Komunikacija: Modbus RTU, RS485 sąsaja
• Aktyviosios energijos tikslumas: 1 klasė (IEC 62053-21/22)
• Reaktyviosios energijos tikslumas: 2 klasė (IEC 62053-23)
• Matuojami parametrai: aktyvioji/reaktyvioji/tariamoji galia, įtampa, srovė, dažnis, galios koeficientas, aktyvioji/reaktyvioji energija (importas/eksportas)
• Montavimas: DIN bėgelis, 3 modulių pločio
• Darbinė temperatūra: -25°C iki +55°C
• Sandėliavimo temperatūra: -40°C iki +85°C
• Santykinė drėgmė: iki 95% be kondensacijos
• Korpuso apsauga: IP20; gnybtai: IP51
• Energijos sąnaudos: <10 VA vienai fazei
• Suderinamumas: SolarEdge inverteriai ir stebėjimo platforma

Patarimai

Norėdami gauti tikslius rodmenis, įsitikinkite, kad CT yra tinkamai parinkti ir sumontuoti pagal fazių orientaciją. Naudokite ekranuotą vytos poros kabelį RS485 jungtims ir tinkamai užbaikite magistralę, kad išvengtumėte komunikacijos klaidų. Prieš paleidimą per Modbus sukonfigūruokite skaitiklio adresą, kad jis integruotųsi su SolarEdge stebėjimo portalu.
