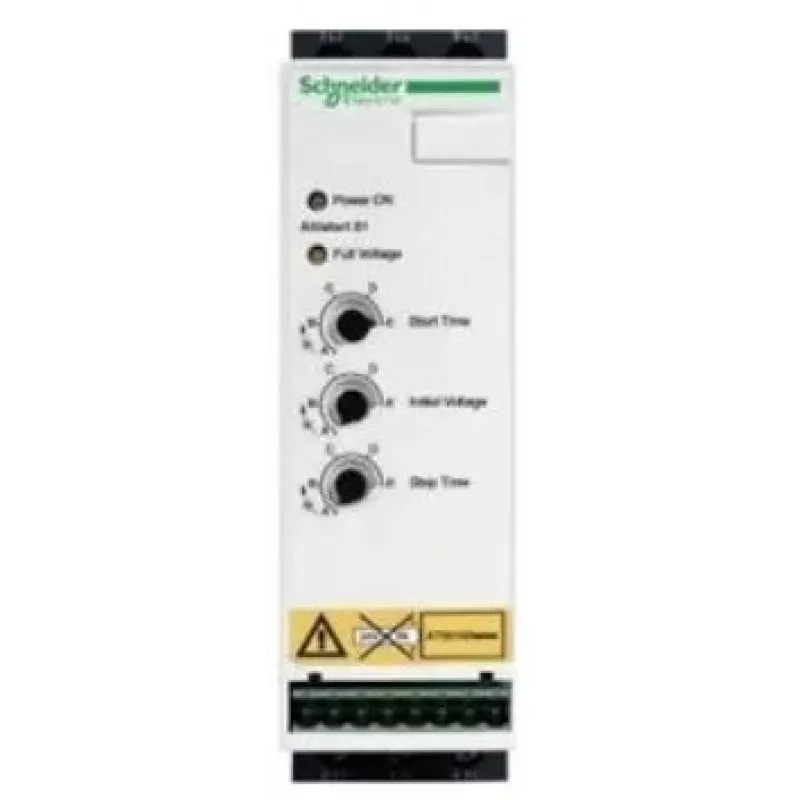

Softstarter Schneider Electric Altistart ATS01N222QN trifazis 380–415VAC 22A 7,5–11 kW varikliams

„Schneider Electric Altistart ATS01N222QN“ yra trifazis minkštasis paleidiklis, skirtas 380–415 V kintamosios srovės sistemoms ir 22 A srovei. Šis minkštasis paleidiklis, tinkamas varikliams nuo 7,5 iki 11 kW (400 V), užtikrina kontroliuojamą variklio sukimo momento didinimą paleidžiant ir mažinimą stabdant, kad būtų apribota įsijungimo srovė ir sumažintas mechaninis poveikis pavarų sistemoms. Įrenginys palaiko patikimą konvejerių, siurblių ir kompresorių paleidimą, padėdamas prailginti įrangos eksploatavimo laiką ir stabilizuoti procesus pramonės bei komercinėse instaliacijose.

Privalumai

„Altistart ATS01N222QN“ sumažina didžiausias įsijungimo sroves ir sušvelnina sukimo momento perdavimą paleidžiant ir stabdant, todėl mažėja movų, diržų ir pavarų dėžės nusidėvėjimas. Kompaktiška trifazė konstrukcija supaprastina montavimą valdymo skyduose ir palengvina integravimą su variklių grandinėmis standartinėms programoms. Valdydamas paleidimo profilius ir stabdymo eigą, jis padeda palaikyti pastovesnį proceso našumą ir sumažina trumpalaikių trikdžių tiekimo tinkle tikimybę.

Tinka

• Trifazių asinchroninių variklių, kurių galia 7,5–11 kW ir 400 V įtampa, paleidimui ir stabdymui
• Konvejeriams ir medžiagų tvarkymo įrangai, kuriems reikalingas vidutinis paleidimo sukimo momentas
• Siurbliams ir ventiliatoriams, kai paleidžiant/stabdant norima sumažinti hidraulinį smūgį ar mechaninį poveikį
• Kompresoriams ir ŠVOK sistemoms, kurioms naudingos kontroliuojamos paleidimo sekos

Kada gali netikti

Šis minkštasis paleidiklis nėra skirtas vienfaziams varikliams ar trifaziams varikliams, nepatenkantiems į nurodytą galios diapazoną; varikliams su didesniais paleidimo sukimo momento poreikiais ar instaliacijoms, kurioms reikalinga visiška elektroninė variklio apsauga ir išplėstinės ryšio galimybės, gali prireikti kito modelio. Programoms, kurioms būtinas tikslus greičio valdymas veikimo metu (kintamo greičio pavaros funkcijos), geriau naudoti dažnio keitiklį, o ne minkštąjį paleidiklį.

Pagrindinės specifikacijos

• Maitinimo įtampa: trifazė 380–415 V kintamosios srovės
• Nominali srovė: 22 A
• Tinkama variklio galios diapazonas (esant 400 V): 7,5–11 kW
• Funkcija: minkštas paleidimas ir minkštas stabdymas (kontroliuojamas sukimo momento didinimas/mažinimas)
• Tipinės programos: konvejeriai, siurbliai, kompresoriai, ventiliatoriai
• Formos faktorius: kompaktiškas trifazis minkštasis paleidiklis, skirtas montuoti skydelyje

Kaip naudoti

Įrenkite „Altistart ATS01N222QN“ tinkamoje valdymo spintoje, laikydamiesi vietinių elektros instaliacijos taisyklių ir „Schneider Electric“ montavimo gairių. Prijunkite įeinančią trifazę maitinimo liniją ir variklio laidus prie tam skirtų gnybtų, ir sukonfigūruokite paleidimo/stabdymo valdymo įėjimus bei pagrindinius rampos nustatymus pagal variklio duomenų lentelę ir apkrovos reikalavimus. Sureguliuokite rampos laiką ir pradinio sukimo momento nustatymus, kad pasiektumėte norimą balansą tarp sumažintos įsijungimo srovės ir pakankamo paleidimo sukimo momento. Įsitikinkite, kad apsauginiai įtaisai, tokie kaip saugikliai ar automatiniai jungikliai, parinkti atsižvelgiant į sumažintas paleidimo charakteristikas ir nominalią minkštojo paleidiklio srovę.

Ką apsvarstyti prieš perkant

• Patvirtinkite, kad variklio galia ir nominali įtampa patenka į 7,5–11 kW, esant 400 V, ir 380–415 V kintamosios srovės maitinimo diapazoną
• Įvertinkite varomos įrangos paleidimo sukimo momento poreikius, kad užtikrintumėte, jog minkštasis paleidiklis yra tinkamas
• Patikrinkite, ar be pagrindinio minkštojo paleidimo reikia papildomų variklio apsaugos ar ryšio funkcijų
• Patikrinkite, ar yra pakankamai vietos skyde ir aušinimo sąlygų kompaktiškam trifaziam minkštajam paleidikliui sumontuoti

Rekomendacijos

Geriausiems rezultatams nustatykite rampos laiką iki minimumo, reikalingo įsijungimo srovei apriboti, išlaikant patikimą paleidimą. Periodiškai tikrinkite elektros jungtis ir aušinimo sąlygas, laikykitės „Schneider Electric“ techninės priežiūros rekomendacijų, kad užtikrintumėte pastovų veikimą ir ilgą tarnavimo laiką.
